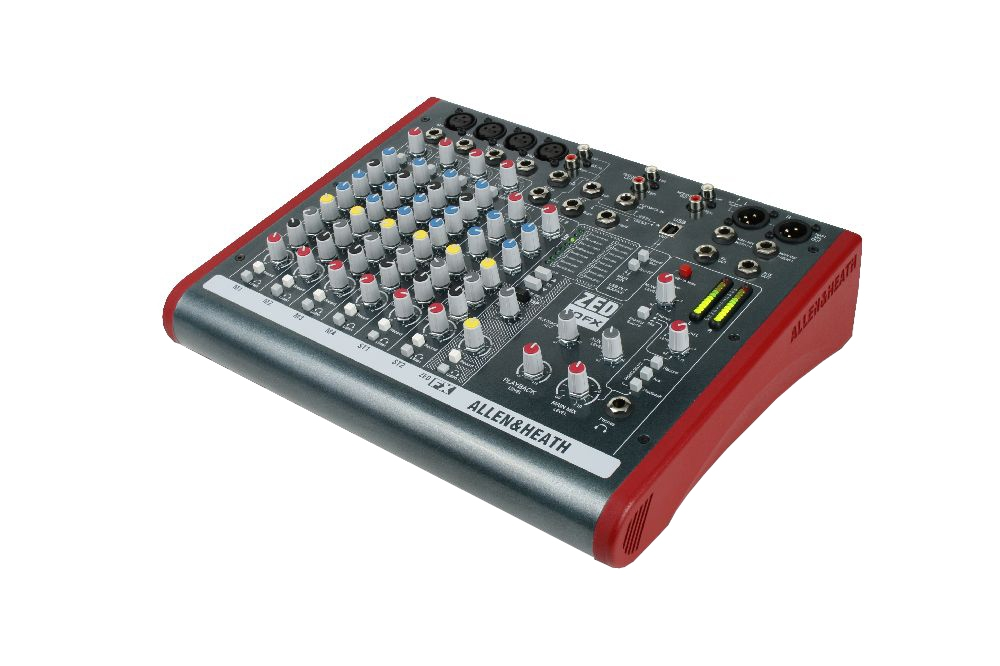

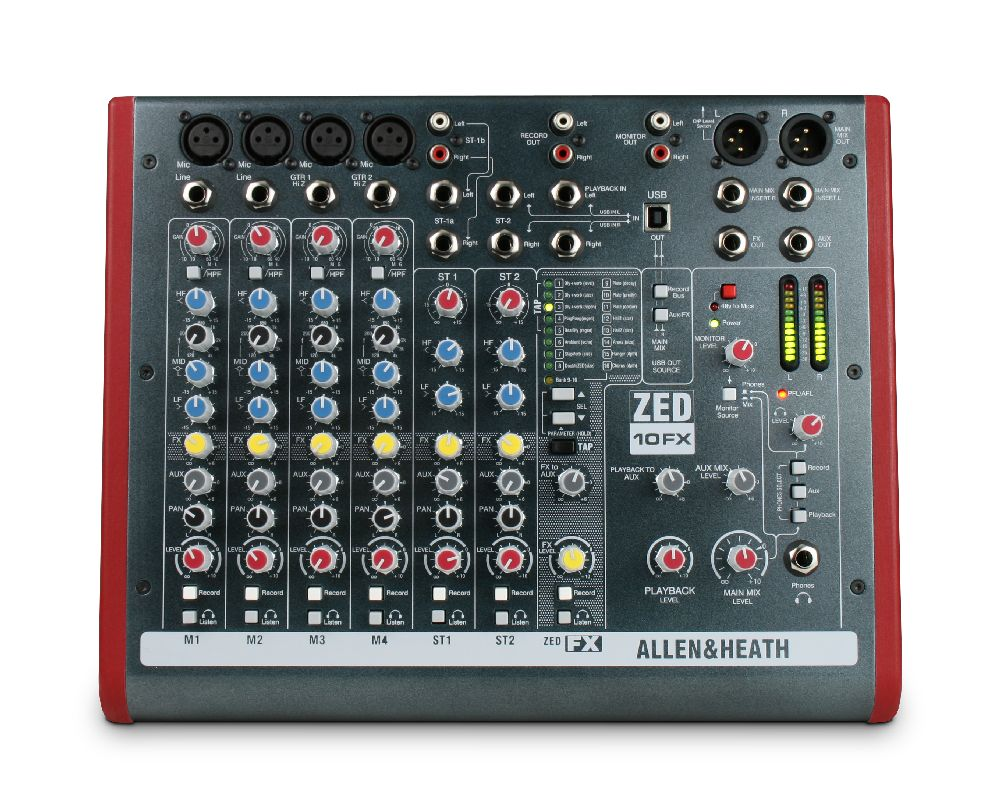

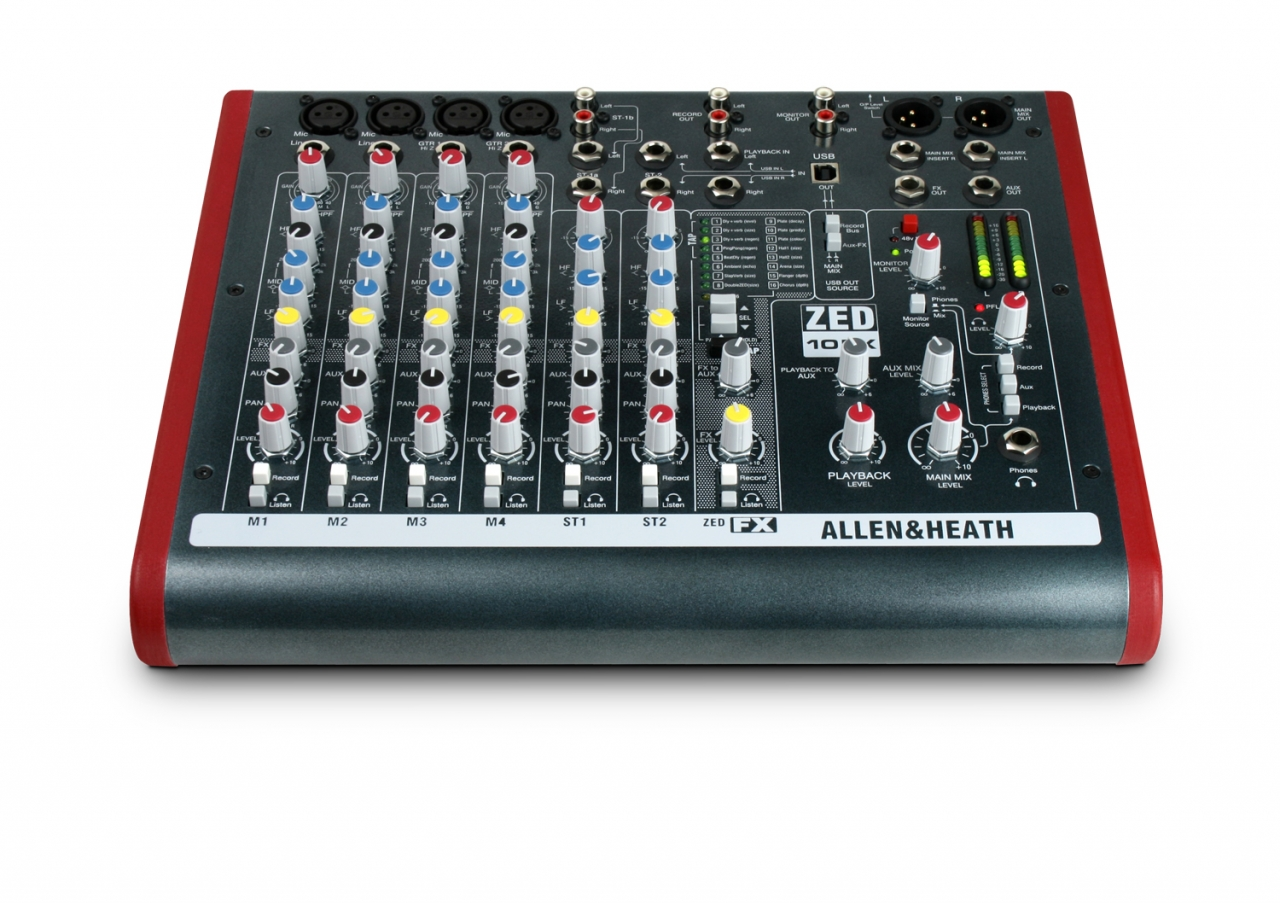

Allen&Heath ZED-10FX

Popis

4x mikrofonní/linkový vstup • 2x duální stereo vstup • předzesilovače DuoPre™ s rozsahem zisku 69dB • 2x Hi-Z vstup • phantomové napájení 48V • 2x AUX • USB vstup/výstup • HPF filtr • stereo return • 2-track return • sluchátkový výstup Jack 6,3mm • stereo výstup pro nahrávání • XLR hlavní výstup s insertem • integrovaná FX jednotka •12-segmentové LED L/R indikátory • interní napájecí zdroj • rozměry 336x275x95 • hmotnost 3,3 kg



ZED-10

je malý mixážní pult série ZED pro menší hudební skupiny, solo vystupující nebo audio/video aplikace. Nabízí USB vstup/výstup pro jednoduchý stereo záznam/přehrávání, 4 mikrofonní předzesilovače, 2 vysokoimpedanční vstupy třídy A (FET). ZED 10 je výborný pro živé zvučení a skvěle se hodí i pro nahrávání, živé vysílání a domácí audio projekty.



Mikrofonní/linkové předzesilovače

Jsou založeny na předzesilovačích použitých v sérii MixWizard. Pre-ampy v ZED-10 a ZED-10FX používají diskrétní obvody s nízkošumovými tranzistory, k získání vysokého zisku (60dB max), nízkého šumu a dobré linearity.



GTR/Hi-Z vstupy

Dva vstupy s ultra vysokou impedancí (diskrétní třída A, FET) byly navrženy speciálně pro ZED-10/ZED-10FX, které dovolí připojení jakéhokoliv nástroje nebo kytary. Zisk až 26dB umožní použití nástrojů se snímači s nízkým výstupním signálem.



EQ

ZED-10/ZED-10FX jsou vybaveny 3-pásmovým ekvalizérem na každém mono vstupu s laditelnou střední frekvencí a 2-pásmovým EQ na stereo vstupech. Frekvence a odezva ekvalizéru byly pečlivě vybírány pro maximální výkon pro použití s různými zdroji signálu.



Nahrávací sběrnice

Do samostatně přepínatelné stereo sběrnice může být směrován jakýkoliv vstupní signál. Lze jej využít pro nahrávání, monitoring nebo jako čistý stereo výstup. Do sběrnice lze směrovat i výstup z efektového procesoru a využít mix jako efektovou jednotku (ZED-10FX).



USB:

Slouží jako zvuková karta se stereo vstupem/výstupem. USB zvuková karta je plug´n´play bez nutnosti instalace ovladačů. Kompatibilní s PC/Mac. Přes USB lze do PC/Mac zaznamenat výstup z:

• hlavní mix L+R (post master)


• AUX + efektová sběrnice (AUX jako pre-fade send, FX je post-fade send)


• Nahrávací sběrnice "Record" L+R (oddělená stereo sběrnice do hlavního mixu)

Vlastnosti:

• 4x mikrofonní/linkový vstup, 2x vysokoimpedanční vstupy s FET třídy A


• Mikrofonní vstupy s konektory XLR Neutrik


• Linkové/nástrojové vstupy Neutrik Jack 6,3mm


• 3-pásmový EQ s laditelnou střední frekvencí a HPF na mono kanálech


• 2x AUX


• Stereo return


• Všechny vstupy s ovládáním úrovně


• 12-ti segmentové LED indikátory L+R


• Oddělený výstup pro nahrávání


• 2x stereo vstup s kompatibilitou pro MP3 přehrávače


• Hlavní výstup s konektory XLR a inserty


• USB vstup/výstup


• Stereo výstup pro monitory, sluchátkový výstup


• Phantomové napájení 48V


• Rozměry 336x275x95 (mm)


• Hmotnost 3,3 kg
