AMC iA 4X120 – 4kanálový 100 V / 8 Ω instalační zesilovač
4kanálový Class D zesilovač 4×120 W pro 100 V/8 Ω, 20 Hz–20 kHz, auto standby a volitelné AES67/DSP moduly.
Popis
4 × 120 W · 100 V / 8 Ω · Class D
iA 4X120
AMC iA 4X120 je profesionální čtyřkanálový výkonový zesilovač pro pevné audio instalace. Každý ze čtyř kanálů poskytuje výkon 120 W a lze jej použít pro 100 V reproduktorovou linku nebo nízkoimpedanční 8 Ω reprosoustavy.
Zesilovač kombinuje efektivní Class D koncepci, spínaný napájecí zdroj s Power Factor Correction, aktivní chlazení a plnopásmovou frekvenční odezvu 20 Hz – 20 kHz. Je určen zejména pro střední a větší systémy plošného ozvučení, background music a vícezónové profesionální instalace.
Flexibilní instalační platforma
Čtyři samostatné výkonové kanály pro 100 V i 8 Ω systémy
iA 4X120 umožňuje na jednom zesilovači vytvořit čtyři samostatné výkonové větve. Díky podpoře 100 V i 8 Ω systémů jej lze použít v různých typech profesionálních instalací podle konkrétního návrhu ozvučení.
4 × 120 W při 100 V
Čtyři samostatné 120W kanály jsou vhodné pro distribuované 100 V reproduktorové systémy, kde je potřeba napájet více reproduktorů na delších kabelových trasách.
4 × 120 W při 8 Ω
Každý kanál lze alternativně použít také s nízkoimpedanční 8 Ω zátěží, což rozšiřuje možnosti návrhu systému.
Samostatné nastavení kanálů
Každý kanál má vlastní nastavení úrovně, low-cut filtru a funkce automatického standby, takže jednotlivé zóny lze přizpůsobit jejich konkrétnímu použití.
Profesionální Phoenix konektory
Čtyři vyvážené linkové vstupy i čtyři reproduktorové výstupy používají Phoenix konektory vhodné pro pevnou profesionální instalaci.
Full Range 100 V Audio
20 Hz – 20 kHz: 100 V ozvučení nemusí být pouze o hlášeních
U tradičních 100 V instalací nebývalo samozřejmostí přenášet celé audio pásmo. iA 4X120 má výrobcem deklarovanou frekvenční odezvu 20 Hz – 20 kHz při vypnutém low-cut filtru a používá beztransformátorový 100 V výstup.
To je důležité zejména u systémů určených nejen pro mluvené slovo, ale také pro kvalitní reprodukci hudby. Při vhodném návrhu a použití kvalitních 100 V reprosoustav může být výsledkem plnohodnotné hudební ozvučení s podstatně širším frekvenčním rozsahem, než bývá spojován se základními 100 V systémy.
Pokud konkrétní instalace nízké frekvence nepotřebuje, každý kanál nabízí samostatně přepínatelný 80 Hz low-cut filtr.
Úspora energie po jednotlivých kanálech
Automatický standby pro každý kanál samostatně
iA 4X120 dokáže šetřit energii i v rozsáhlejších vícezónových systémech. Pokud na konkrétním vstupu po dobu dvou minut není detekován audio signál, příslušný výkonový kanál může automaticky přejít do standby režimu.
Funkce je nezávislá pro každý ze čtyř kanálů a lze ji individuálně zapnout nebo vypnout pomocí DIP přepínače. Kanál se po opětovném zaznamenání vstupního signálu znovu aktivuje.
Modulární vstupy
Analogový vstupní modul lze nahradit digitálním
Zajímavou vlastností série iA je vyměnitelný vstupní modul. Standardní vyvážené analogové vstupy lze podle požadavků projektu nahradit volitelným digitálním rozhraním.
AES67
Volitelný RJ45 vstupní modul umožňuje začlenit zesilovač do profesionální digitální audio sítě AES67.
AES67 s DSP
K dispozici je také varianta digitálního vstupního modulu AES67 s DSP zpracováním, vhodná pro projekty vyžadující síťovou distribuci a zpracování audio signálu.
Další digitální rozhraní
Výrobce uvádí možnost dalších digitálních vstupních rozhraní podle konkrétního požadavku projektu; dostupnost je nutné řešit individuálně.
Připraven pro systémový návrh
Modulární koncepce umožňuje přizpůsobit vstupní část zesilovače konkrétní architektuře instalace bez výměny celé výkonové platformy.
Ochrana a provoz
Navržen pro trvalou profesionální instalaci

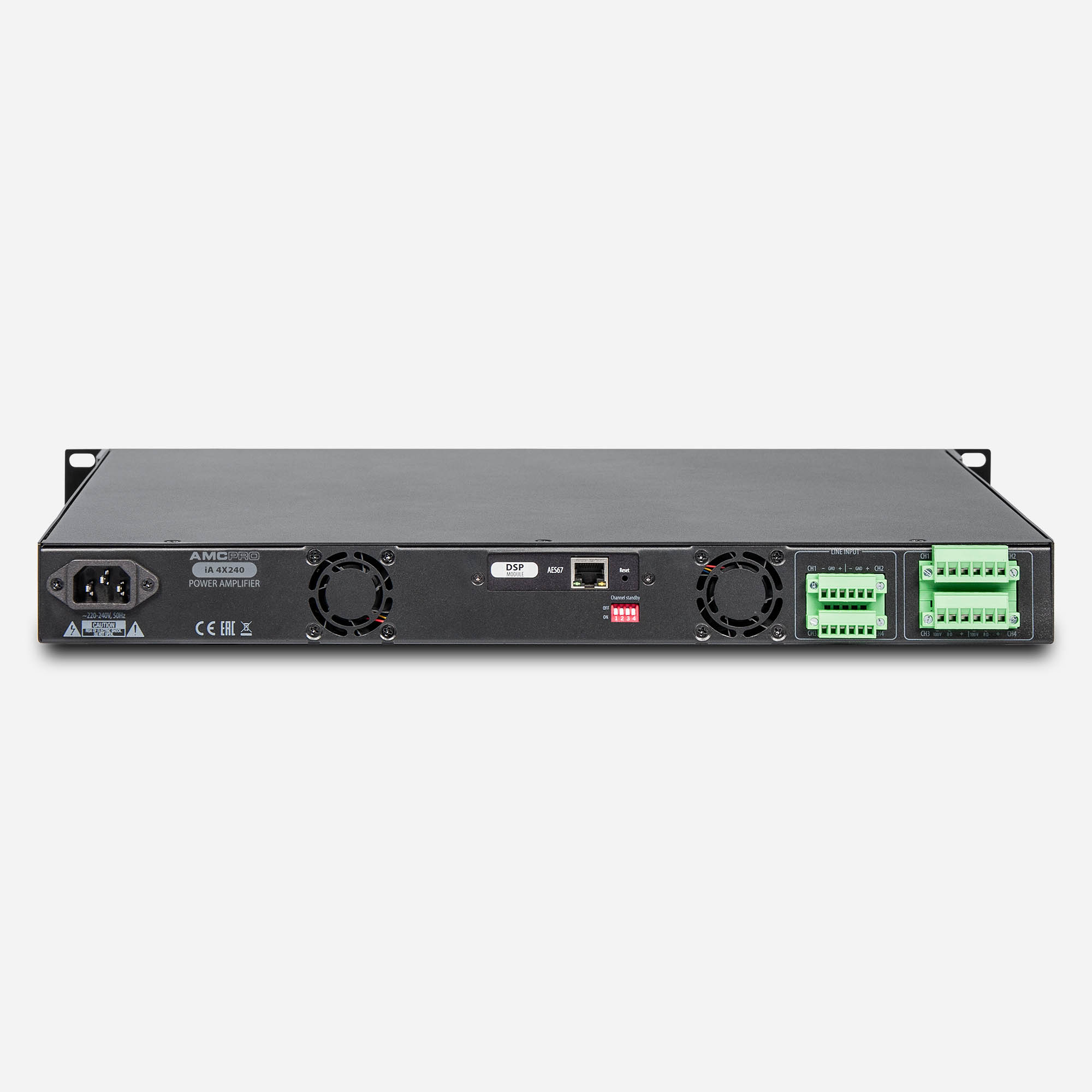

Aktivní chlazení zajišťují dva ventilátory na zadní straně a ventilační otvory na předním panelu. Při montáži je proto nutné zachovat volné proudění vzduchu kolem zařízení.

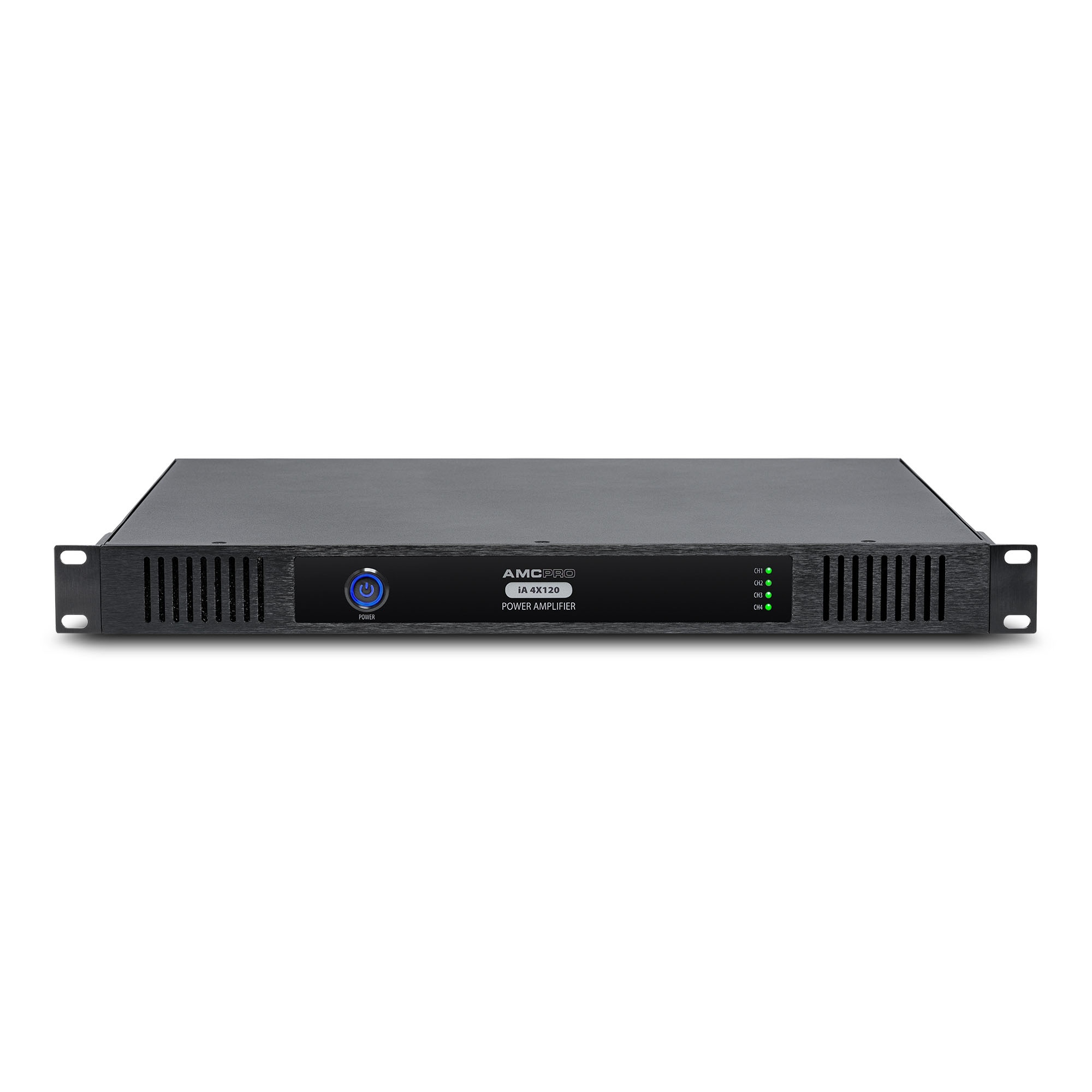

Pro každý kanál jsou na předním panelu k dispozici samostatné stavové indikátory Signal, Clip a Protect. Úroveň jednotlivých kanálů se nastavuje částečně zapuštěnými potenciometry na zadním panelu, což pomáhá zabránit nechtěným zásahům po dokončení instalace.
Spínaný napájecí zdroj využívá PFC – Power Factor Correction – a zesilovač je určen pro napájení ze sítě 230 V / 50 Hz.
Důležité při zapojení
Na jednom výstupu nepoužívejte současně 100 V a 8 Ω vedení
Každý kanál umožňuje zapojení 100 V nebo 8 Ω reproduktorové linky, tyto dva typy zátěže však nesmí být na stejném výstupu připojeny současně.
U 100 V systému je zároveň nutné správně spočítat součet výkonových odboček všech připojených reproduktorů a ponechat přiměřenou výkonovou rezervu. Návrh a zapojení pevné instalace doporučujeme svěřit odborníkovi.
Návrh a realizace Techhouse
Profesionální ozvučení umíme navrhnout i kompletně zrealizovat
U instalačního audia není rozhodující pouze samotný zesilovač. Důležité je správně navrhnout počet a umístění reproduktorů, výkon jednotlivých 100 V odboček, rozdělení zón, kabeláž, ovládání i potřebnou výkonovou rezervu.
V Techhouse zajišťujeme návrhy a realizace profesionálních audio instalací – od konzultace a výběru vhodných komponentů přes návrh systému až po montáž, zapojení a nastavení. iA 4X120 tak umíme dodat jako samostatný zesilovač i jako součást kompletního řešení ozvučení.
Technické parametry
Zesilovač
Typ4kanálový instalační výkonový zesilovač
TopologieClass D
Výkon při 8 Ω4 × 120 W
Výkon při 100 V4 × 120 W
100 V výstupBeztransformátorový
Frekvenční odezva, low-cut vyp.20 Hz – 20 kHz
Frekvenční odezva, low-cut zap.80 Hz – 20 kHz
THD< 0,1 %
Odstup signál / šum80 dB
Vstupní citlivost0 dBu
Řízení kanálů
Low-cut filtr80 Hz, individuálně pro každý kanál
Ovládání hlasitosti-∞ až 0 dB, samostatně pro každý kanál
Auto standbyIndividuálně pro každý kanál
Aktivace standbyPo 2 minutách bez vstupního signálu
Vstupy a výstupy
Analogové vstupy4 × vyvážený Phoenix
Reproduktorové výstupy4 × Phoenix
Podporované výstupní systémy100 V / 8 Ω
Volitelný digitální vstupAES67 / AES67 s DSP / další
Digitální modulVyměnitelný vstupní modul, na objednávku
Konstrukce a napájení
Napájecí zdrojSpínaný s PFC
NapájeníAC 230 V / 50 Hz
ChlazeníAktivní ventilátorové
IndikátoryPower, Signal, Clip, Protect
MontážRack
Rozměry482 × 420 × 44 mm
