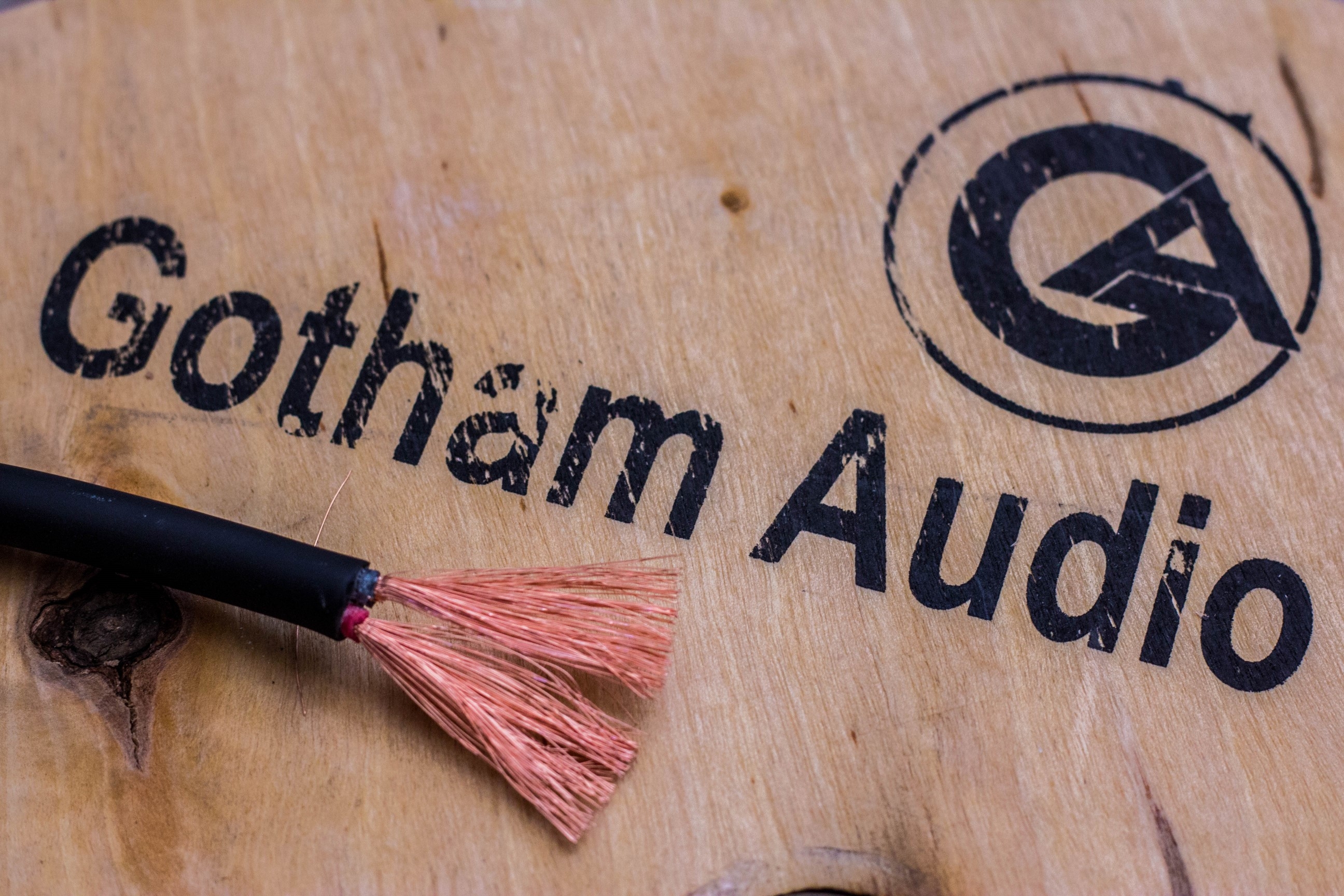

Gotham SPK 2 × 1,5 mm² PVC – flexibilní reproduktorový kabel
Flexibilní repro kabel 2×1,5 mm² s OFC mědí, PVC pláštěm, 16 AWG a odporem <11,9 Ω/km.
Popis
Speaker Cable · 2 × 1,5 mm² · OFC · High Flexibility
50015 SPK 2 × 1,5 mm² PVC
50015 je flexibilní dvoužilový reproduktorový kabel pro domácí Hi-Fi, multiroom, ozvučení provozoven, 100V rozvody i poloprofesionální audio instalace. Každá žíla má průřez 1,5 mm² a využívá lankovaný vodič z bezkyslíkaté mědi.
Kompaktní vnější průměr 7 mm usnadňuje vedení kabelu i jeho zakončení v kompatibilních konektorech a reproduktorových svorkách. Červená a černá izolace jednotlivých žil zároveň zjednodušuje dodržení správné polarity v celé trase.
Compact & Flexible Speaker Cable
Praktický kabel pro domácí i instalační ozvučení
Průřez 1,5 mm² představuje praktickou volbu pro mnoho běžných reproduktorových rozvodů, kde není nutný výrazně silnější kabel. Model 50015 kombinuje tento průřez s relativně malým vnějším průměrem a flexibilní lankovanou konstrukcí.
Výrobce jej uvádí pro výkonové zesilovače, 100V instalace, power mixery, hlasové i nástrojové zesilovače. Dodavatel jej zároveň doporučuje pro domácí Hi-Fi, multiroom a ozvučení komerčních prostor.
Díky kompaktním rozměrům je zajímavý zejména tam, kde potřebujete kabel vést v delší trase, přes lišty nebo instalační prostory a zároveň jej snadno zakončit.
1.5 mm² · OFC Copper
Lankované vodiče z bezkyslíkaté mědi
Každý ze dvou vodičů má průřez 1,5 mm² a je tvořen 27 samostatnými vlákny holé bezkyslíkaté mědi o průměru 0,25 mm. Konstrukce odpovídá velikosti 16 AWG.
27 × 0,25 mm
Každá žíla využívá 27 jemných měděných vláken o průměru 0,25 mm.
1,5 mm²
Průřez každého vodiče je 1,5 mm², tedy praktická hodnota pro široké spektrum běžných reproduktorových aplikací.
OFC měď
Vodiče jsou vyrobeny z lankované bezkyslíkaté mědi určené pro efektivní přenos reproduktorového signálu.
< 11,9 Ω/km
Výrobce uvádí odpor vodiče nižší než 11,9 Ω na kilometr.
Twisted Conductors

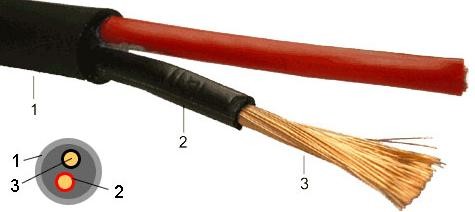

Kroucené žíly a jasně rozlišená polarita
Oba vnitřní vodiče jsou vzájemně kroucené. Jedna žíla má červenou a druhá černou PVC izolaci, takže při montáži lze jednoduše zachovat stejnou polaritu na obou koncích vedení.
100 mm twist pitch
Výrobce uvádí jednu kompletní 360° otáčku vodičů na každých 100 mm, tedy přibližně 10 otáček na metr.
Červená / černá
Barevné označení vodičů pomáhá předcházet záměně polarity u delších nebo skrytých tras.
PVC izolace
Každá izolovaná žíla má vnější průměr přibližně 2,8 mm.
Bavlněná výplň
Konstrukce používá bavlněné lanko jako výplň a separační vrstvu z viskózového vlákna.
Flame-Retarded PVC
Černý PVC plášť s průměrem pouze 7 mm
Vnější plášť je vyroben z černého PVC se zpomalením hoření. Výrobce u této verze uvádí zkoušku IEC 60332-3.
Ø 7 mm
Malý vnější průměr zjednodušuje vedení kabelu v lištách, za nábytkem a v instalačních trasách.
Snadné zakončení
Kompaktní průměr a flexibilní lankovaná konstrukce usnadňují montáž kompatibilních reproduktorových konektorů.
IEC 60332-3
Výrobce pro PVC plášť uvádí zkoušku zpomalení hoření podle IEC 60332-3.
FRNC alternativa
Pro aplikace vyžadující samostatné FRNC provedení výrobce nabízí příbuzný model 50215.
Home Hi-Fi · Multiroom · 100 V
Od stereo sestavy po distribuované ozvučení
Díky průřezu 2 × 1,5 mm² a kompaktní konstrukci je 50015 vhodný pro různé typy reproduktorových rozvodů.
Domácí Hi-Fi
Pro klasické propojení kompatibilního zesilovače s pasivními reprosoustavami při přiměřené délce trasy.
Multiroom
Praktický pro vedení reproduktorových linek do více místností nebo samostatných audio zón.
Ozvučení provozoven
Lze jej použít v kompatibilních reproduktorových instalacích v prodejnách, kancelářích a dalších komerčních prostorách.
100V systémy
Výrobce výslovně uvádí použití také ve 100V reproduktorových rozvodech a u power mixerů.
Installation Parameters
Technické údaje pro návrh trasy
Kromě průřezu a odporu výrobce specifikuje také provozní napětí, teplotní rozsahy a minimální poloměr ohybu.
300 V
Maximální provozní napětí kabelu je výrobcem uvedeno na 300 V.
2000 Veff
Zkušební napětí mezi vodiči je 2000 Veff.
-5 až +50 °C
Provozní rozsah pro flexibilně nebo pohyblivě uložený kabel.
-30 až +70 °C
Provozní rozsah při pevném uložení bez průběžného mechanického pohybu.
Důležité před koupí
Údaj o výkonu vždy závisí na konkrétním zapojení
Výrobce model 50015 popisuje jako kabel pro výkonové zesilovače do přibližně 900 W a v technických údajích uvádí maximální zatížení pod 950 W při proudu 9 A na vodič.
Tyto hodnoty nejsou univerzálním doporučením výkonu zesilovače pro každou reproduktorovou sestavu. Při návrhu je třeba zohlednit impedanci reproduktorů, délku vedení, typ systému a přípustné ztráty.
U pevných stavebních instalací je zároveň nutné zvolit verzi kabelu odpovídající požadavkům konkrétního projektu a místním předpisům.
Náš pohled v Techhouse
Rozumný průřez pro běžné Hi-Fi a multiroom rozvody
50015 je praktická volba tam, kde průřez 1,5 mm² odpovídá délce trasy a požadovanému výkonu. Oproti silnějším kabelům se s ním snadněji pracuje a 7mm vnější průměr je výhodou při vedení v lištách nebo ve větším počtu tras.
Silnou stránkou je univerzálnost: stejný kabel lze využít v domácí stereo sestavě, multiroom systému i v kompatibilním 100V ozvučení. Pro delší trasy nebo vyšší proudové nároky však může být vhodnější větší průřez.
Technické parametry
Vodiče
Typ produktuDvoužilový reproduktorový kabel
Model50015 SPK
Počet vodičů2
Průřez2 × 1,5 mm²
Materiál vodičeLankovaná OFC měď
Konstrukce vodiče27 × 0,25 mm
AWG16 AWG
Odpor vodiče< 11,9 Ω/km
Izolační odpor> 200 MΩ/km
Izolace vodičůPVC, červená / černá
Průměr izolované žíly2,8 mm
Plášť a provozní údaje
Vnější plášťFlame-retarded PVC
BarvaČerná
Vnější průměr7,0 mm
VýplňBavlněné lanko
Separační vrstvaViskózové vlákno
Požární zkouškaIEC 60332-3
Max. provozní napětí300 V
Zkušební napětí vodič / vodič2000 Veff
Teplota – flexibilní uložení-5 až +50 °C
Teplota – pevné uložení-30 až +70 °C
Min. poloměr ohybu5× vnější průměr
Zkrut vodičů360° / 100 mm, 10 otáček/m
Max. zatížení podle výrobce< 950 W při 9 A / vodič
Výrobní balení300 m cívka
Hmotnost 300 m cívky23 kg
