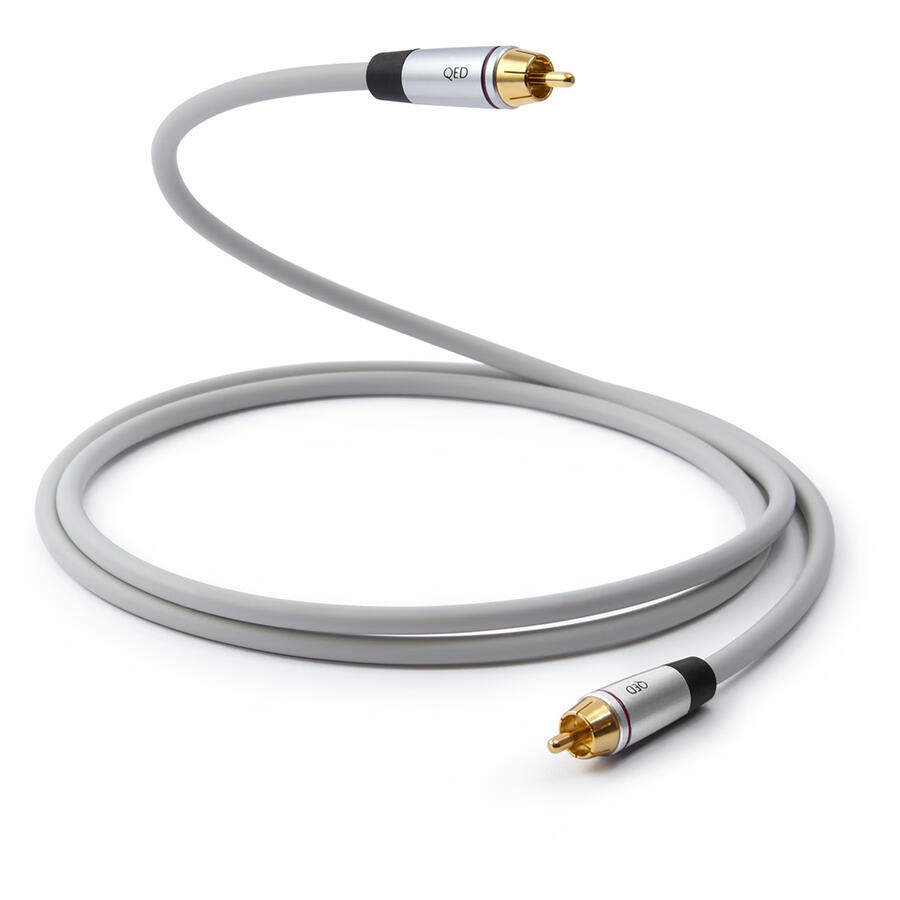

QED Performance Digital Audio Coaxial – digitální koaxiální kabel 75 Ω 3 m
75Ω koaxiální S/PDIF kabel s 99,999 % OFC vodičem, dvojitým stíněním a pozlacenými RCA konektory.
Popis
QED Performance · The Sound of Science
Promyšlené propojení pro moderní Hi-Fi a AV sestavu
Performance tvoří střed nabídky QED mezi základní sérií Connect a vyššími řadami Reference a Signature. Jde o ucelenou rodinu kabelů pro reproduktory, analogové a digitální zdroje, subwoofery, USB i síťová zařízení.
Jednotlivé modely jsou navrženy podle konkrétního typu přenášeného signálu. QED proto přizpůsobuje konstrukci vodičů nebo optických vláken, izolaci, stínění a konektory přesně tomu, jakou úlohu má dané propojení v sestavě plnit.
Digital Coaxial · S/PDIF · True 75 Ω
Performance Digital Audio Coaxial
Performance Digital Audio je digitální koaxiální kabel navržený speciálně pro elektrický S/PDIF přenos mezi digitálním zdrojem a D/A převodníkem. Používá skutečnou 75Ω geometrii, pevný vodič z 99,999 % bezkyslíkaté mědi, nízkoztrátové pěnové PE dielektrikum a dvouvrstvé stínění.
Je určen například pro propojení streameru, CD transportu nebo síťového přehrávače s externím DACem či zesilovačem vybaveným koaxiálním digitálním vstupem. Na obou stranách používá pozlacené RCA konektory.
True 75 Ω Design
Správná impedance je základem koaxiálního S/PDIF spojení
Digitální koaxiální S/PDIF přenos je navržen pro charakteristickou impedanci 75 Ω. Performance Digital Audio proto nepoužívá pouze běžný analogový RCA kabel s digitálním označením, ale kabelovou geometrii vytvořenou přímo pro tuto impedanci.
Nesoulad impedance může způsobovat odrazy signálu a zhoršovat jeho časové vlastnosti. QED proto udržuje požadovanou 75Ω charakteristiku samotnou konstrukcí vodiče, dielektrika a stínění.
Cílem není měnit digitální data, ale vytvořit pro S/PDIF co nejvhodnější elektrické podmínky mezi vysílačem zdroje a digitálním vstupem DACu.
99.999% OFC · Solid Core
Pevný měděný vodič a nízkoztrátové dielektrikum
Ve středu kabelu se nachází jednodrátový vodič z 99,999 % bezkyslíkaté mědi. Pevné jádro je obklopeno extrudovaným pěnovým polyetylenem, který tvoří dielektrickou vrstvu koaxiální konstrukce.
99,999 % OFC
Centrální vodič používá vysoce čistou bezkyslíkatou měď a konstrukci 1 × 1/0,58 mm, odpovídající 23 AWG.
Foamed Polyethylene
Pěnové polyetylenové dielektrikum je zvoleno s důrazem na nízké elektrické ztráty a správné parametry koaxiálního vedení.
Nízké vložné ztráty
Kombinace vodiče a dielektrika je navržena tak, aby omezovala ztráty při přenosu digitálního signálu mezi zdrojem a přijímačem.
Přesně definované parametry
QED uvádí kapacitu 58 pF/m, indukčnost smyčky 0,39 μH/m a odpor smyčky 0,075 Ω/m.
Dual-Layer Screening
Dvě stínicí vrstvy proti elektromagnetickému rušení
Koaxiální digitální kabel může vést v těsné blízkosti televizoru, streameru, síťových zařízení, napájecích zdrojů a další elektroniky. Performance Digital Audio proto používá dvě samostatné stínicí vrstvy.
První tvoří hliníkovo-mylarová fólie, druhou husté stínění z pocínovaného měděného opletu. QED u této kombinace uvádí úplné elektromagnetické pokrytí vodiče.
Úkolem stínění je omezit pronikání vnějšího elektromagnetického rušení do signálové cesty a zachovat stabilní podmínky pro digitální přenos.
Gold-Plated RCA · Flexible TPE
Spolehlivé konektory a pružný 6mm plášť

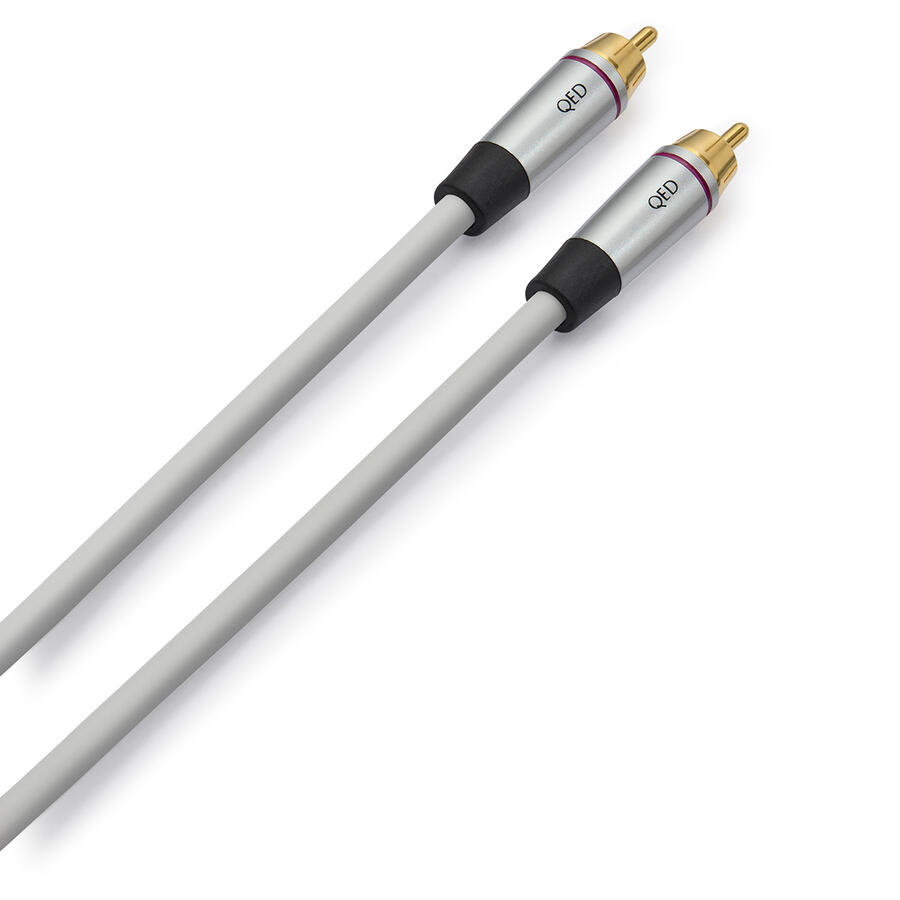

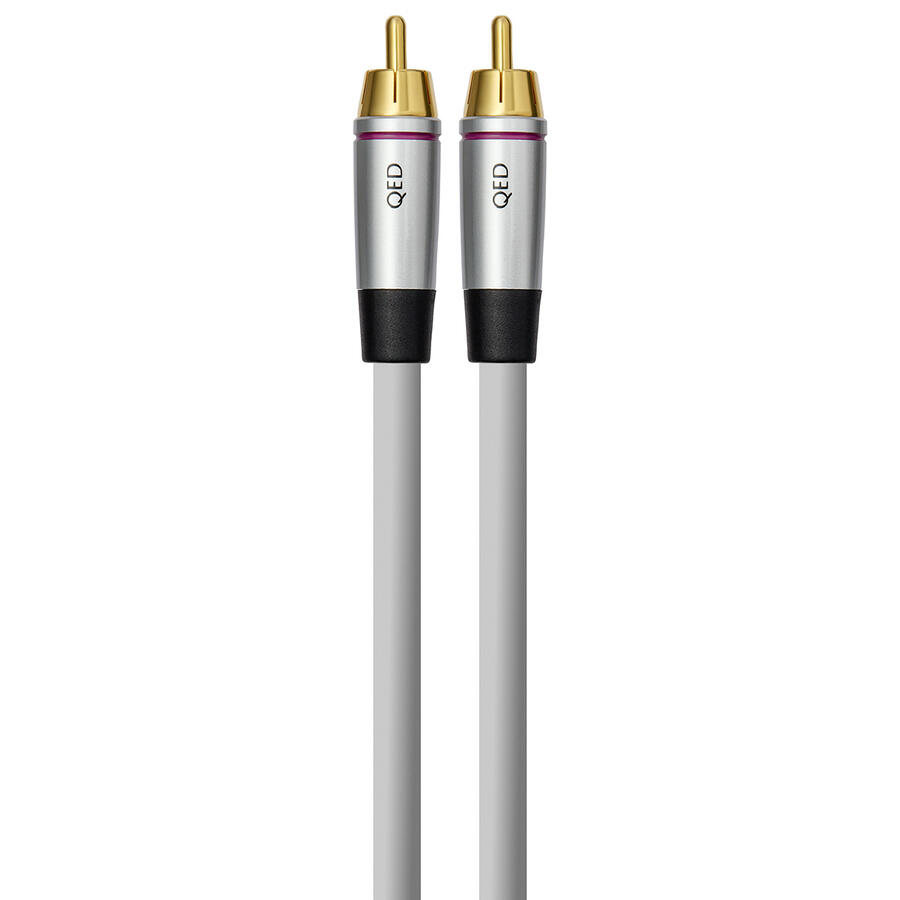

Na obou koncích jsou osazeny RCA konektory s pozlacenými kontaktními plochami. Vnější plášť z pružného TPE má průměr 6 mm a povrchovou úpravu Stone Grey.
Pozlacené RCA konektory
Pozlacení kontaktních ploch pomáhá zachovat stabilní elektrické spojení a odolnost kontaktů při dlouhodobém používání.
6mm vnější průměr
Kabel zůstává dostatečně kompaktní pro vedení za DACem, streamerem, zesilovačem nebo v Hi-Fi nábytku.
Pružný TPE plášť
Vnější materiál chrání vnitřní koaxiální konstrukci a zároveň usnadňuje praktické vedení kabelu mezi komponenty.
Stone Grey
Neutrální šedá povrchová úprava odpovídá designu ostatních propojovacích kabelů série QED Performance.
Typické použití
Pro digitální zdroje a samostatnou D/A konverzi
Performance Digital Audio Coaxial je určen pro zařízení vybavená koaxiálním S/PDIF digitálním výstupem a vstupem s RCA konektorem.
Streamer → DAC
Propojení síťového streameru s externím D/A převodníkem nebo zesilovačem s koaxiálním digitálním vstupem.
CD transport → DAC
Vhodné řešení pro CD transport nebo přehrávač, u kterého chcete D/A konverzi ponechat externímu převodníku.
Network player → externí DAC
Digitální signál zůstává v S/PDIF doméně až po zařízení, které provádí samotnou D/A konverzi.
Digitální zdroj → zesilovač
Lze jej použít také přímo se stereo zesilovačem, receiverem nebo jiným zařízením vybaveným kompatibilním koaxiálním digitálním vstupem.
Důležité před koupí
RCA konektor ještě automaticky neznamená koaxiální digitální vstup
Performance Digital Audio Coaxial je určen pro 75Ω koaxiální S/PDIF digitální audio. Zdroj i přijímací zařízení proto musí mít příslušný koaxiální digitální RCA konektor.
Běžný analogový RCA vstup označený například AUX, Line In, CD nebo Analog není koaxiálním digitálním vstupem, i když používá mechanicky stejný typ RCA konektoru.
Před objednáním proto doporučujeme zkontrolovat označení konektorů na obou zařízeních a vybrat délku odpovídající konkrétní sestavě.
Náš pohled v Techhouse
Správný kabel tam, kde chcete využít koaxiální S/PDIF namísto optiky
Performance Digital Audio považujeme za logickou volbu při propojení kvalitního digitálního transportu nebo streameru s externím DACem. Jeho hlavní výhodou nejsou marketingová označení, ale jasně definovaná 75Ω geometrie a konkrétní elektrické parametry.
Solid-core OFC vodič, pěnové PE dielektrikum a dvojité stínění dávají kabelu konstrukci přímo odpovídající úloze koaxiálního digitálního vedení.
Pokud mají obě zařízení koaxiální S/PDIF konektor, jde o přirozenou alternativu k optickému Toslink propojení a zároveň vhodného partnera pro samostatný DAC, CD transport nebo síťový přehrávač.
Technické parametry
Elektrická konstrukce
Typ kabeluDigitální koaxiální S/PDIF
Charakteristická impedance75 Ω
Materiál vodiče99,999 % bezkyslíkatá měď
Konstrukce vodiče1 × 1/0,58 mm (23 AWG)
DielektrikumExtrudovaný pěnový polyetylen
Odpor smyčky0,075 Ω/m
Paralelní kapacita58 pF/m
Indukčnost smyčky0,39 μH/m
Ztrátový činitel0,0090 při 10 kHz
Stínění a provedení
StíněníDvouvrstvé
FólieHliník / Mylar
OpletPocínovaná měď
KonektoryRCA → RCA, pozlacené
Vnější plášťTPE
Vnější průměr6 mm
Barva / povrchStone Grey
Dostupné délky výrobce0,75 m / 1,5 m / 3 m
Varianty tohto výrobku
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
P43421 QED Performance Digital Audio Coaxial – digitální koaxiální kabel 75 Ω 0,75 m |
1 390,00 Kč | ||
|
|
P43422 QED Performance Digital Audio Coaxial – digitální koaxiální kabel 75 Ω 1,5 m |
1 590,00 Kč |
