Yamaha TT-S303 Black
Manuální gramofon s řemínkovým pohonem, MM přenoskou a vestavěným phono předzesilovačem. 33⅓/45 ot./min.
Popis
Belt Drive · MM · Phono EQ
TT-S303

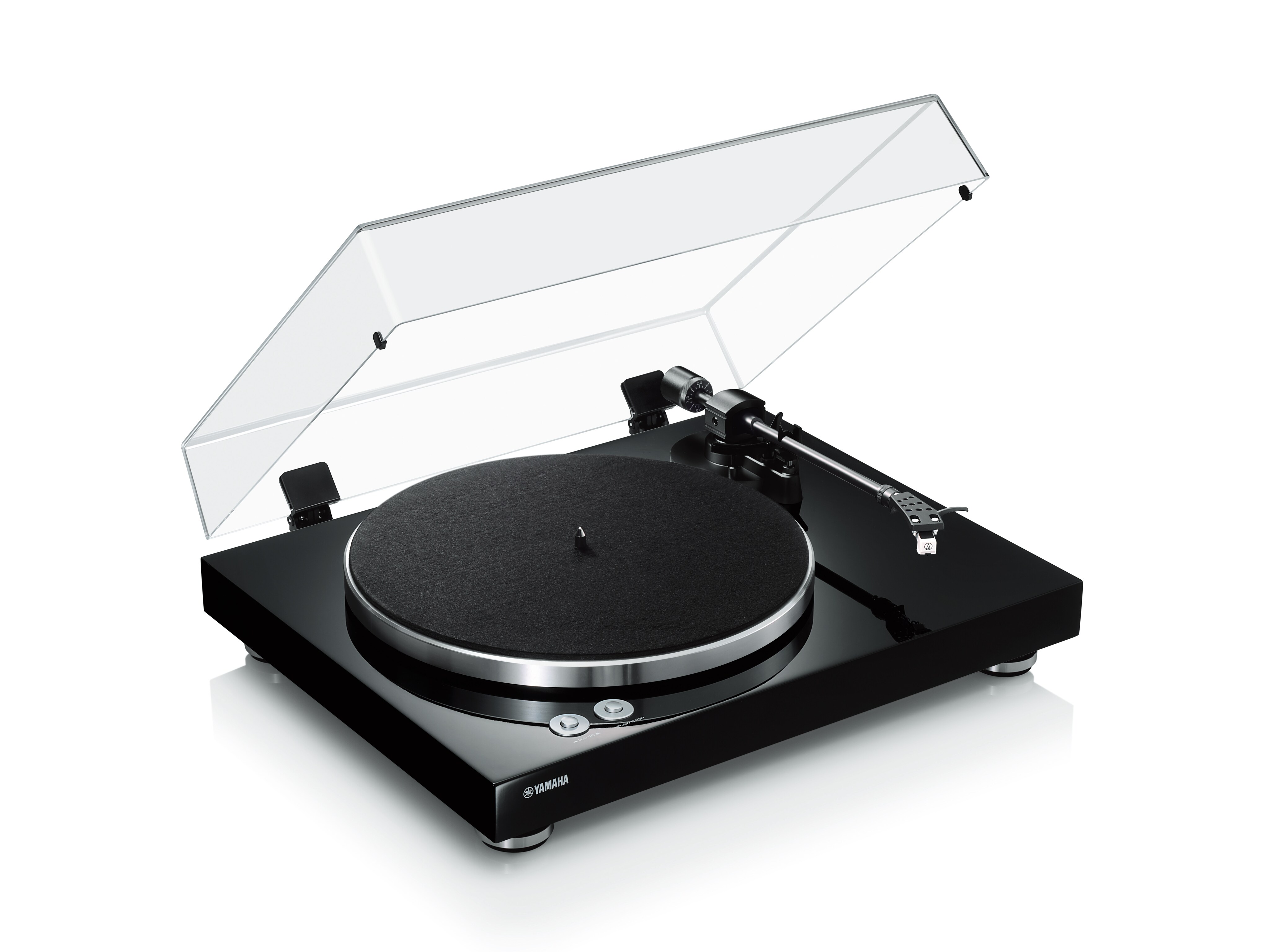

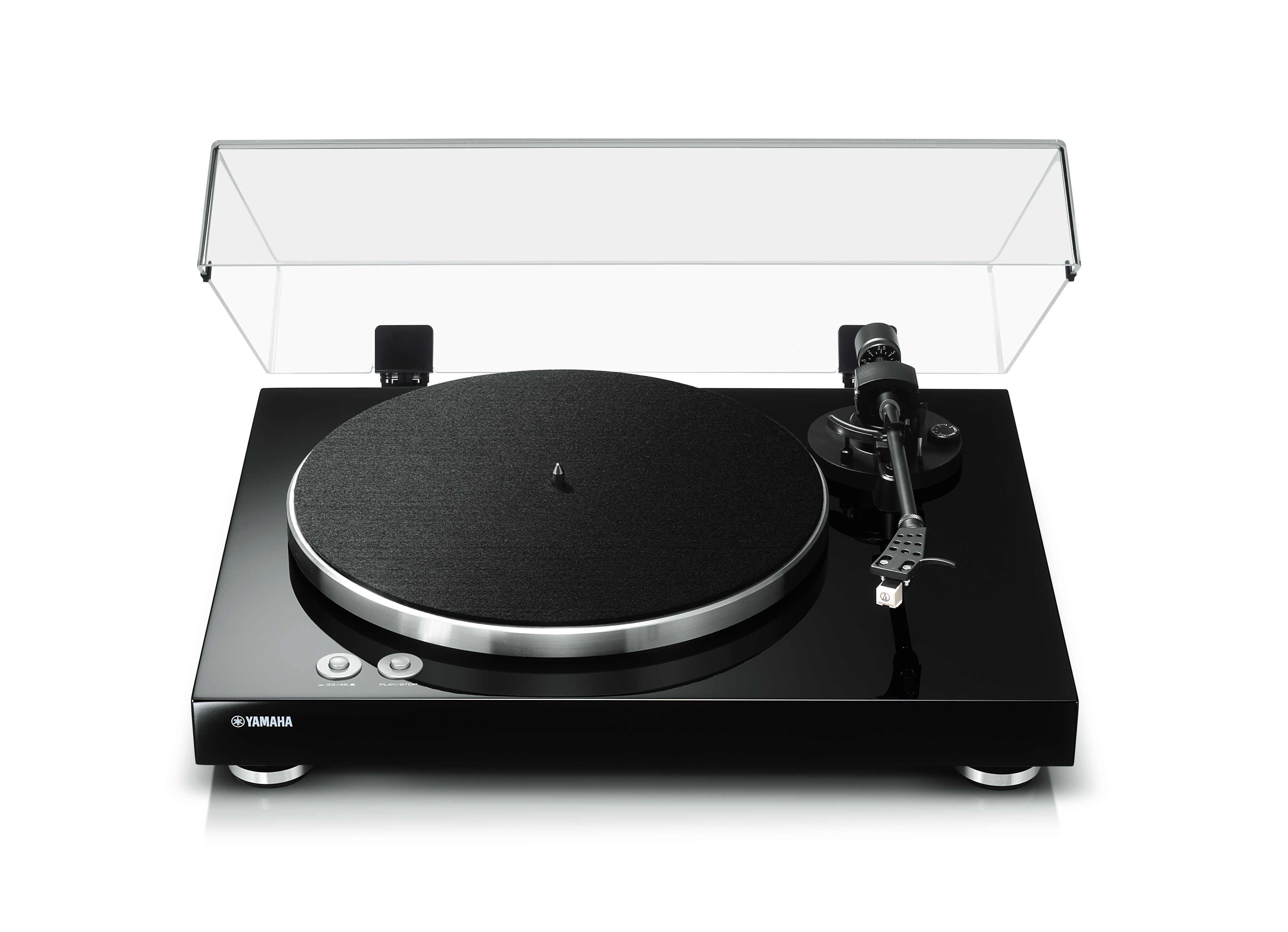

TT-S303 je klasicky koncipovaný HiFi gramofon s řemínkovým pohonem, rovným raménkem a vestavěným phono předzesilovačem. Díky přepínatelnému výstupu PHONO / LINE jej lze připojit k zesilovači s vlastním MM phono vstupem i k běžnému analogovému vstupu bez phono předzesilovače.
Yamaha vsadila na tradiční manuální ovládání raménka, hliníkový talíř, nastavitelný přítlak a anti-skating, dodávanou MM přenosku a pevnou dřevěnou skříň s lesklým povrchem. TT-S303 tak spojuje jednoduché používání s klasickou HiFi koncepcí a ponechává prostor i pro pozdější upgrade phono stupně.
Dva způsoby připojení
Vestavěný phono předzesilovač výrazně zjednodušuje sestavu
Jednou z nejpraktičtějších vlastností TT-S303 je integrovaný phono EQ předzesilovač. Přepínač na zadní straně umožňuje rozhodnout, zda bude gramofon posílat již zesílený linkový signál, nebo přímý signál z MM přenosky.
PHONO EQ ON
Vestavěný phono předzesilovač je aktivní. Gramofon můžete připojit do běžného analogového vstupu AUX, LINE nebo podobného vstupu na zesilovači či aktivním audio systému.
PHONO EQ THRU
Interní předzesilovač se obejde a signál z MM přenosky jde přímo na RCA výstup. Toto nastavení použijte při připojení k MM PHONO vstupu zesilovače nebo externímu phono předzesilovači.
Možnost budoucího upgradu
Integrovaný phono stupeň umožní jednoduchý začátek, ale později můžete přejít na samostatný externí phono předzesilovač bez nutnosti měnit celý gramofon.
Klasický RCA výstup
Analogový stereo signál je vyveden přes běžné RCA konektory a Yamaha dodává potřebný stereo RCA kabel přímo v balení.
Straight Tonearm · Adjustable Tracking
Rovné raménko s klasickým nastavením přítlaku a anti-skatingu
Yamaha používá staticky vyvážené rovné raménko s efektivní délkou 223,5 mm. Přítlak se nastavuje pomocí protizávaží a rozsah nastavení je 0 až 4 g.
Součástí koncepce je také nastavitelný anti-skating, který kompenzuje sílu působící na hrot přenosky směrem ke středu desky. U dodávané přenosky se nastavuje na stejnou hodnotu jako přítlak.
Dodávaná MM přenoska pracuje s doporučeným přítlakem 3,5 ± 0,5 g. Pokud se hrot časem opotřebuje, výrobce výslovně uvádí jako náhradní jehlu model Audio-Technica ATN3600L.
Aluminium Platter · Belt Drive
Řemínkový pohon a 30cm hliníkový talíř
Talíř je vyroben z tlakově litého hliníku a má průměr 30 cm. Pohání jej DC motor prostřednictvím řemínku, což je tradiční řešení oddělující pohon motoru od samotného talíře.

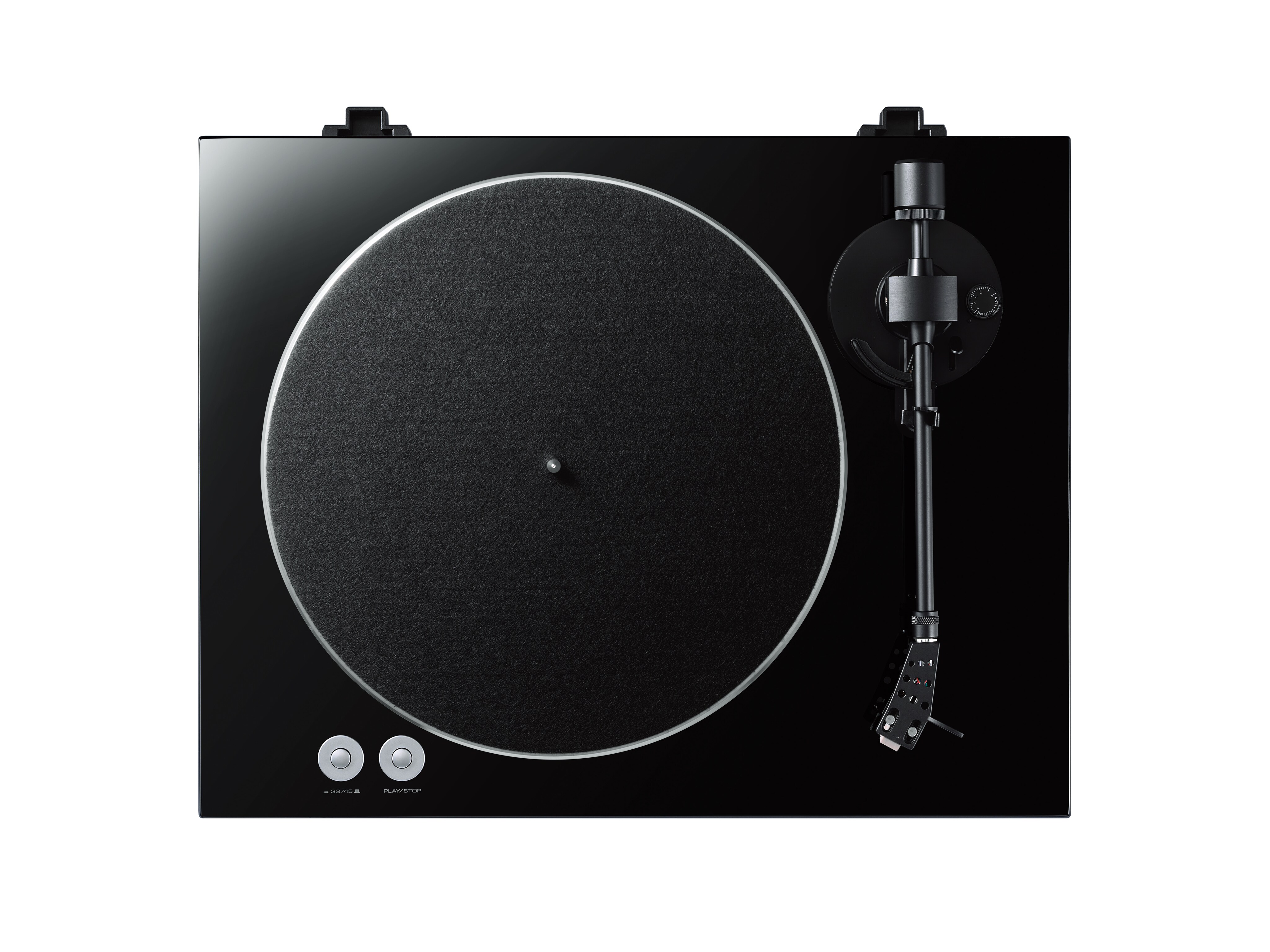

TT-S303 podporuje rychlosti 33⅓ a 45 otáček za minutu. Přepínání rychlosti se provádí tlačítkem na horní straně gramofonu, takže při běžném používání není nutné ručně přesouvat řemínek.
Výrobce uvádí wow & flutter 0,2 % a odstup signálu od šumu minimálně 67 dB podle své specifikované metodiky měření.
Rigid Cabinet · Vibration Control
Pevná skříň a nožičky navržené s ohledem na vibrace

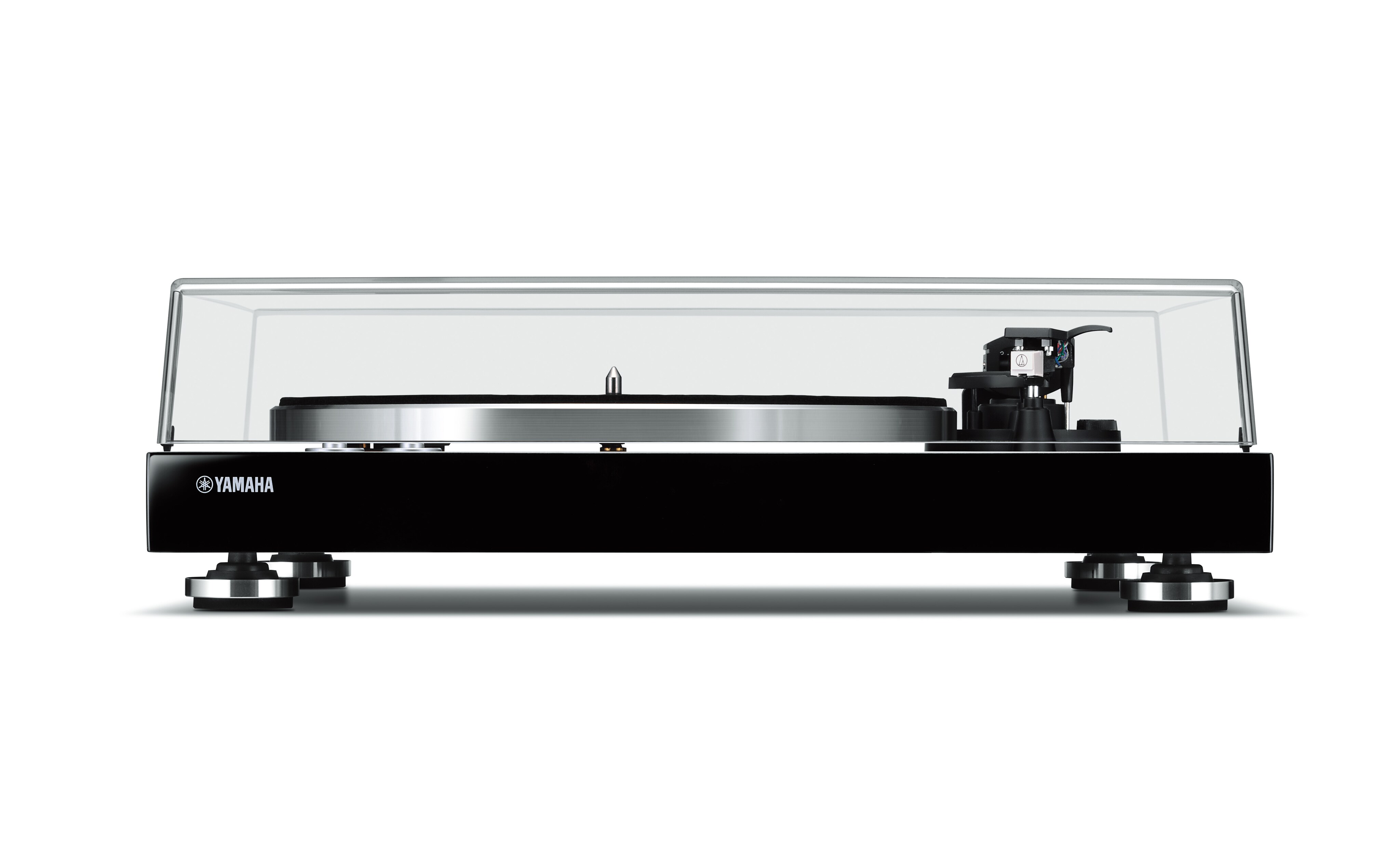

Gramofon pracuje s velmi malými mechanickými pohyby, a proto je citlivý na vibrace podložky, nábytku i samotných reproduktorů. Yamaha používá dřevěnou skříň s lesklou povrchovou úpravou a izolační nožičky navržené pro absorpci vibrací a otřesů.

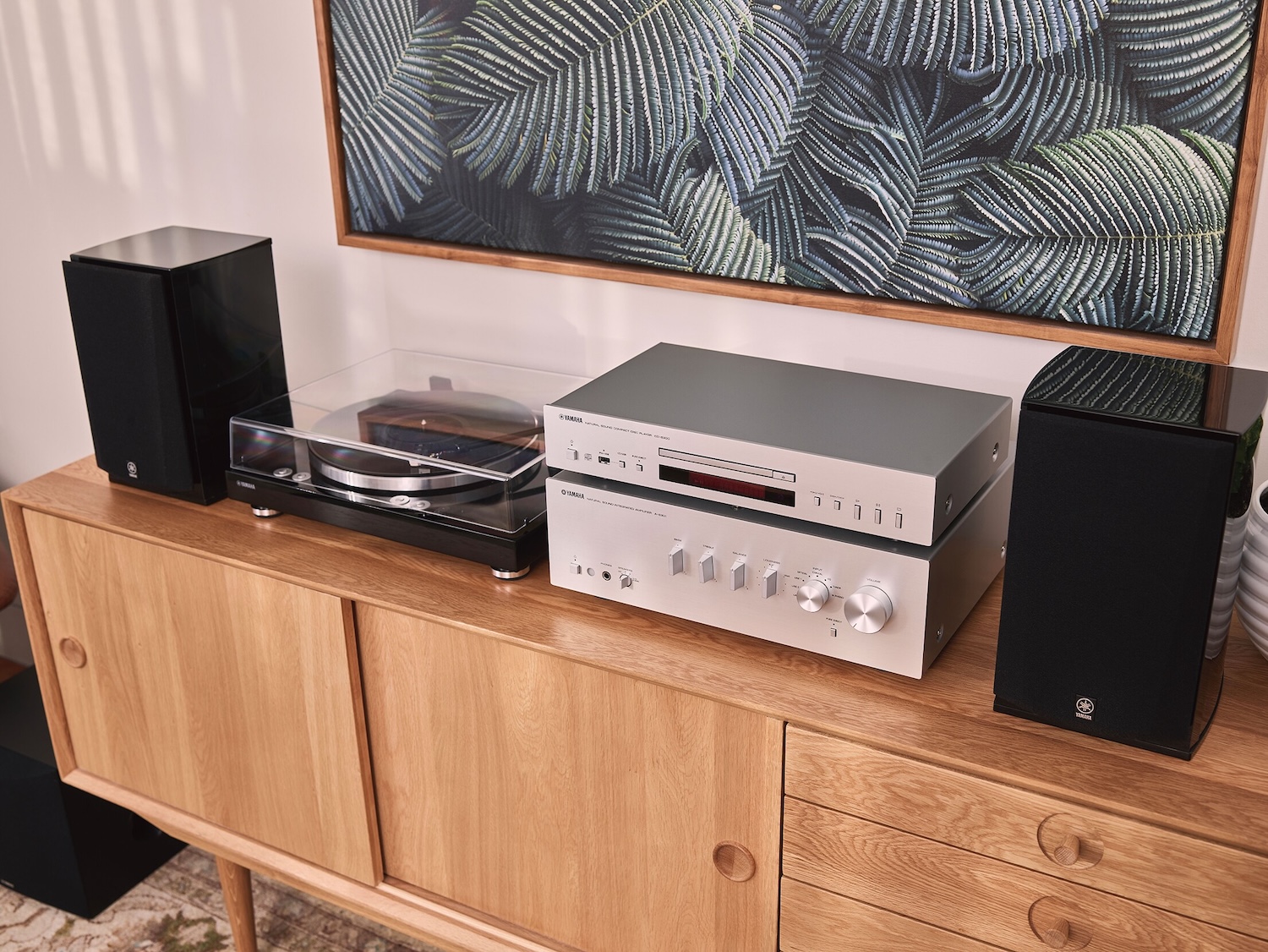

TT-S303 doporučujeme umístit na pevnou a vodorovnou plochu, ideálně mimo přímý mechanický kontakt s reproduktory. Samotný výrobce doporučuje zachovat dostatečnou vzdálenost od reprosoustav, aby gramofon nebyl ovlivňován jejich vibracemi a akustickým tlakem.
PHONO OUT · PHONO EQ
Jednoduchý zadní panel bez zbytečných komplikací

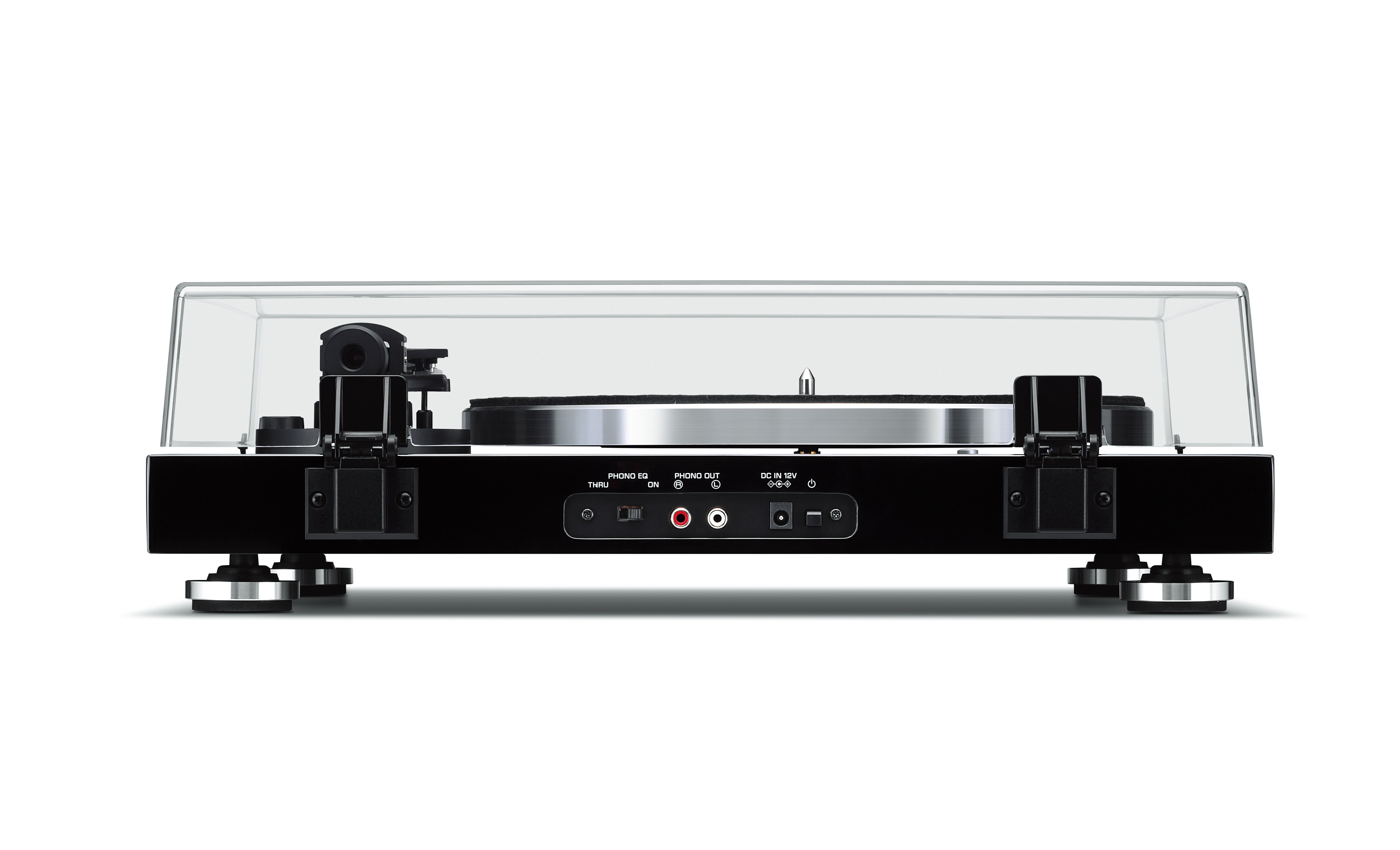

Na zadním panelu se nachází stereo RCA výstup PHONO OUT, přepínač PHONO EQ, vstup pro externí napájecí adaptér a hlavní vypínač.
Pokud připojujete TT-S303 k zesilovači bez gramofonového vstupu, přepínač PHONO EQ nastavíte na ON. Při použití samostatného MM phono předzesilovače nebo MM PHONO vstupu na zesilovači se používá poloha THRU.
Toto řešení dělá z TT-S303 flexibilní základ systému – funguje jednoduše i v základní sestavě, ale nebrání pozdějšímu použití externího phono stupně.
Důležité před koupí
TT-S303 je gramofon s manuálním ovládáním raménka
Raménko se na konci desky automaticky nezvedne ani nevrátí do původní polohy. Přehrávání zahajujete manuálním přesunutím raménka nad desku a jeho spuštěním pomocí páčky zdvihu. Po skončení přehrávání je nutné raménko opět ručně vrátit.
Pro uživatele, který hledá klasický způsob obsluhy gramofonu, je to přirozená součást koncepce. Pokud je však prioritou plně automatické spuštění a návrat raménka, TT-S303 není automatický model.
MM Cartridge · ATN3600L Stylus
Dodávaná přenoska je připravena k používání i budoucí výměně jehly
Gramofon se dodává s MM přenoskou namontovanou v headshellu. Výstupní napětí přenosky je 2,5 mV při 1 kHz a doporučený přítlak je 3,5 ± 0,5 g.
Praktickou výhodou je jasně definovaná náhradní jehla. Yamaha v návodu uvádí Audio-Technica ATN3600L, takže při běžném opotřebení lze jehlu vyměnit bez nutnosti výměny celé přenosky.
Headshell se k raménku upevňuje klasickou pojistnou maticí, což usnadňuje montáž a servis při nastavování gramofonu.
Náš pohled v Techhouse
Rozumný gramofon pro klasickou HiFi sestavu
TT-S303 je vhodný zejména pro uživatele, který chce tradiční gramofon s manuálním ovládáním raménka, ale zároveň nechce být při prvním zapojení závislý na samostatném phono předzesilovači. Integrovaný phono stupeň umožňuje jednoduché zapojení a režim THRU ponechává otevřenou cestu k budoucímu upgradu.
Za důležité považujeme také nastavitelný přítlak, anti-skating a vyměnitelnou jehlu s přesně definovaným modelem náhrady. TT-S303 tak nabízí klasické možnosti nastavení, které dávají smysl i při dlouhodobém používání.

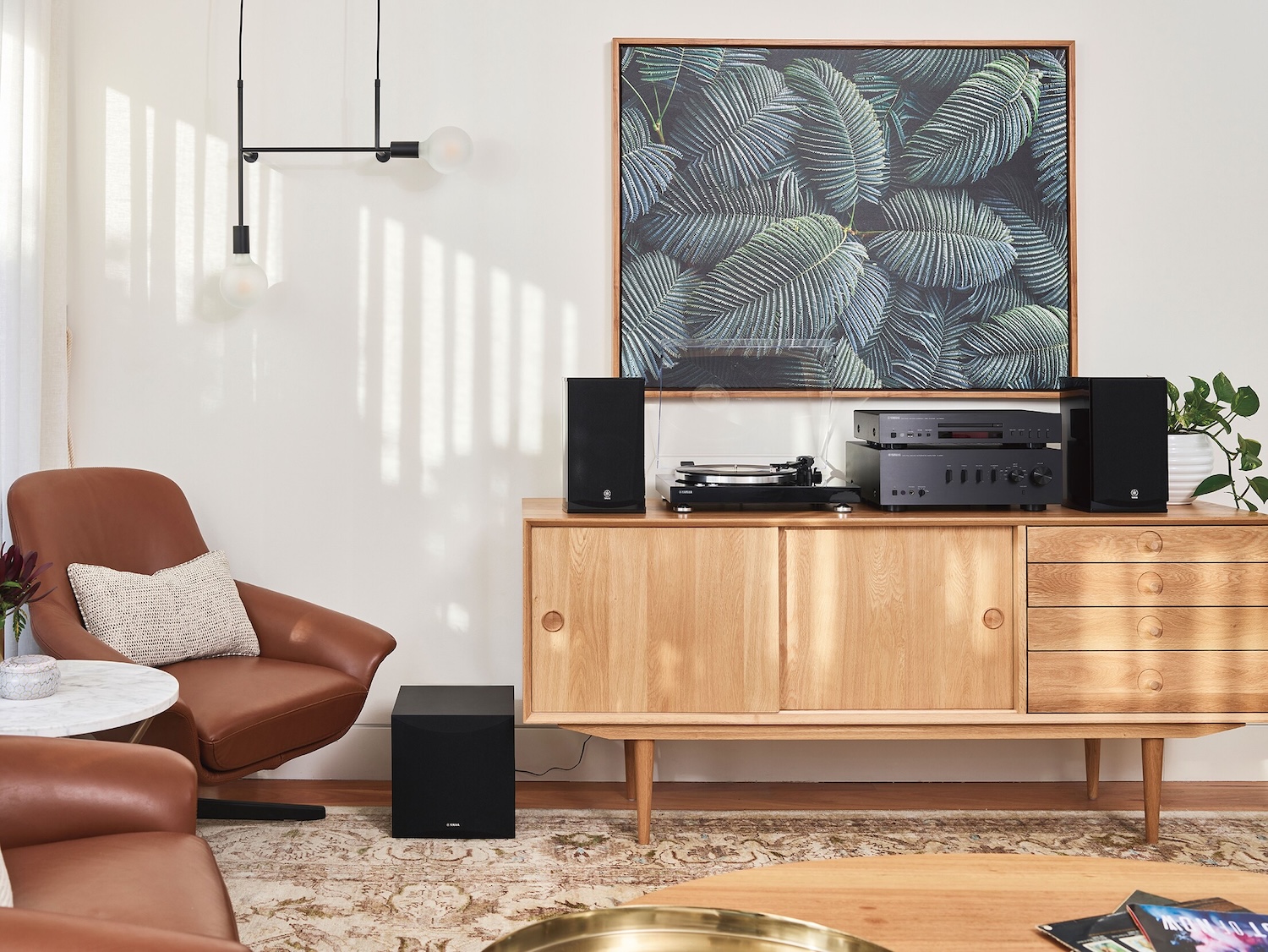

Pokud již používáte zesilovač Yamaha nebo jiné komponenty klasického HiFi formátu, jeho čistý design se navíc přirozeně začlení do sestavy.
Technické parametry
Pohon a talíř
Typ pohonuŘemínkový
MotorDC motor
Rychlosti33⅓ / 45 ot./min.
Odchylka rychlosti±2 %
Wow & flutter0,2 %
TalířTlakově litý hliník
Průměr talíře300 mm
Raménko
TypRovné, staticky vyvážené
Efektivní délka223,5 mm
Overhang19 mm
Rozsah přítlaku0 – 4 g
Anti-skatingNastavitelný
Kompatibilní hmotnost přenosky15,5 – 19 g včetně headshellu
Hmotnost headshellu10 g včetně šroubků, matic a vodičů
Přenoska a audio
Typ přenoskyMM
Výstupní napětí přenosky2,5 mV
Doporučený přítlak3,5 ± 0,5 g
Hmotnost přenosky5,0 ± 0,3 g
Výška přenosky17,0 ± 0,7 mm
Náhradní jehlaAudio-Technica ATN3600L
Výstup PHONO EQ THRU2,5 mV
Výstup PHONO EQ ON140 mV (-17 dBV)
Odstup signál / šum≥ 67 dB (A-weighted, 20 kHz LPF)
Audio výstupStereo RCA / PHONO OUT
Integrovaný phono předzesilovačAno, přepínatelný ON / THRU
Rozměry a napájení
Rozměry450 × 136 × 368 mm (Š × V × H)
Hmotnost4,8 kg
Napájecí adaptér100 – 240 V AC / 50–60 Hz, výstup 12 V / 0,5 A
Spotřeba1,5 W
Spotřeba ve vypnutém stavu0,1 W
Obsah balení
Co najdete v balení
Talíř
Podložka talíře
Řemínek, předinstalovaný na talíři
Protizávaží
Headshell s MM přenoskou
Adaptér pro 45 ot./min.
Prachový kryt
2× pant prachového krytu
Stereo RCA kabel
Napájecí adaptér
Návod k obsluze
