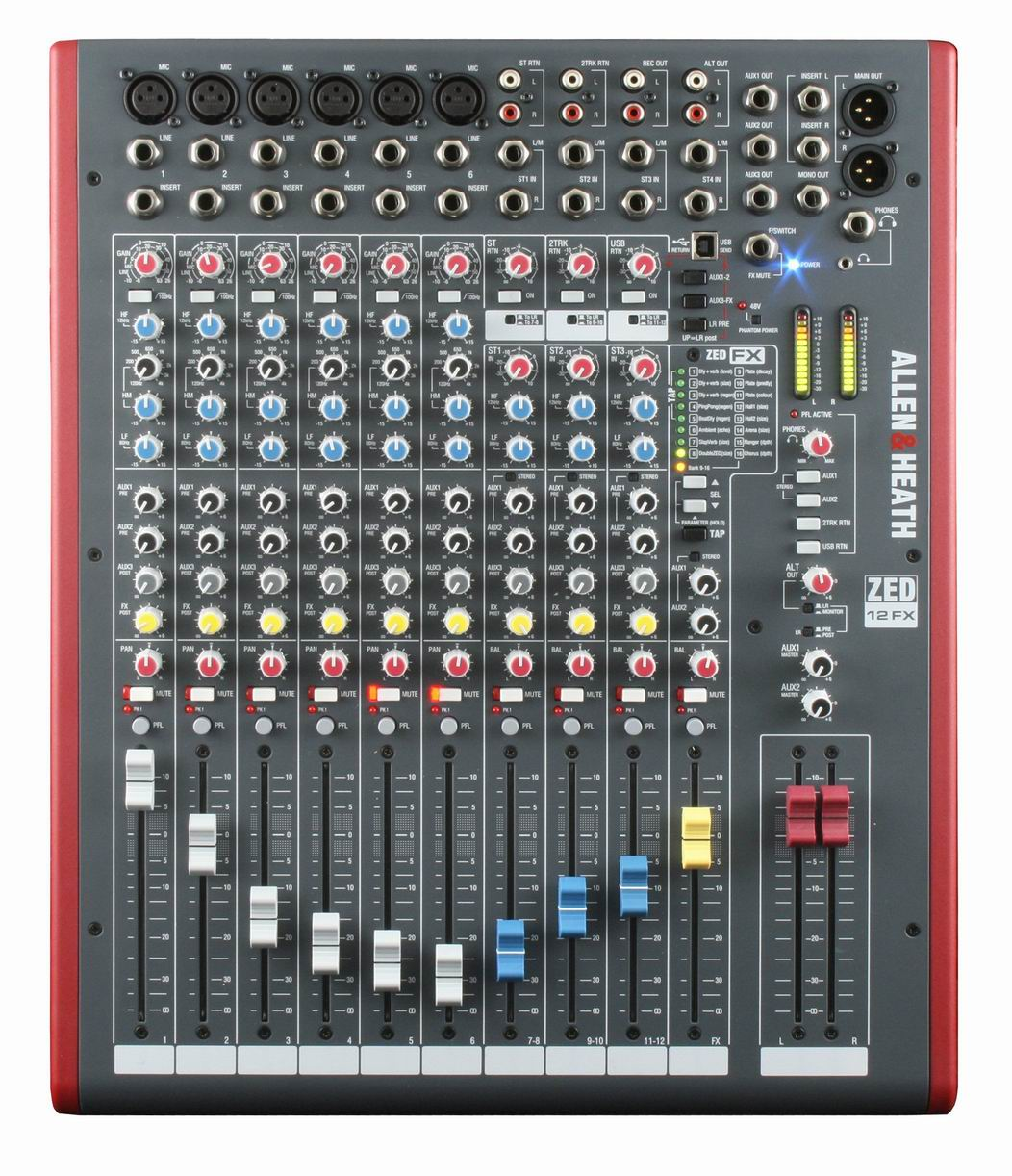

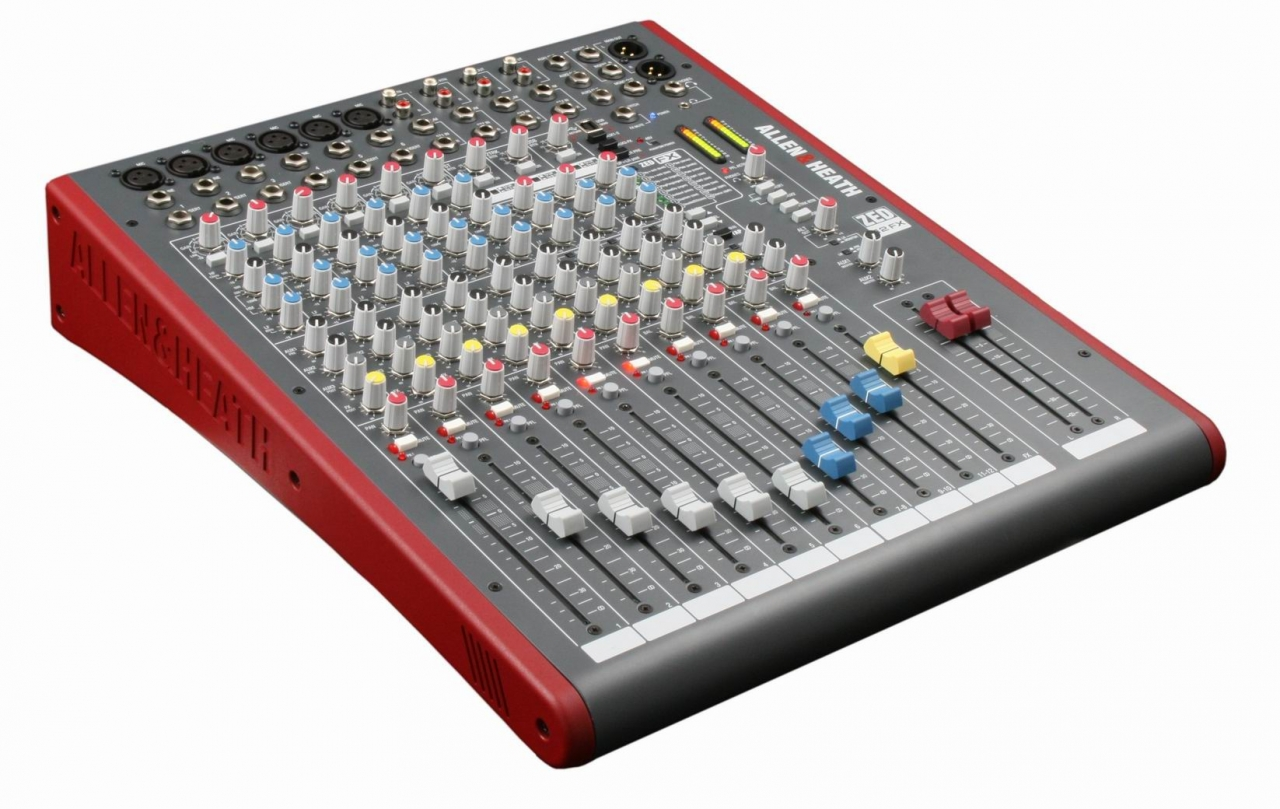

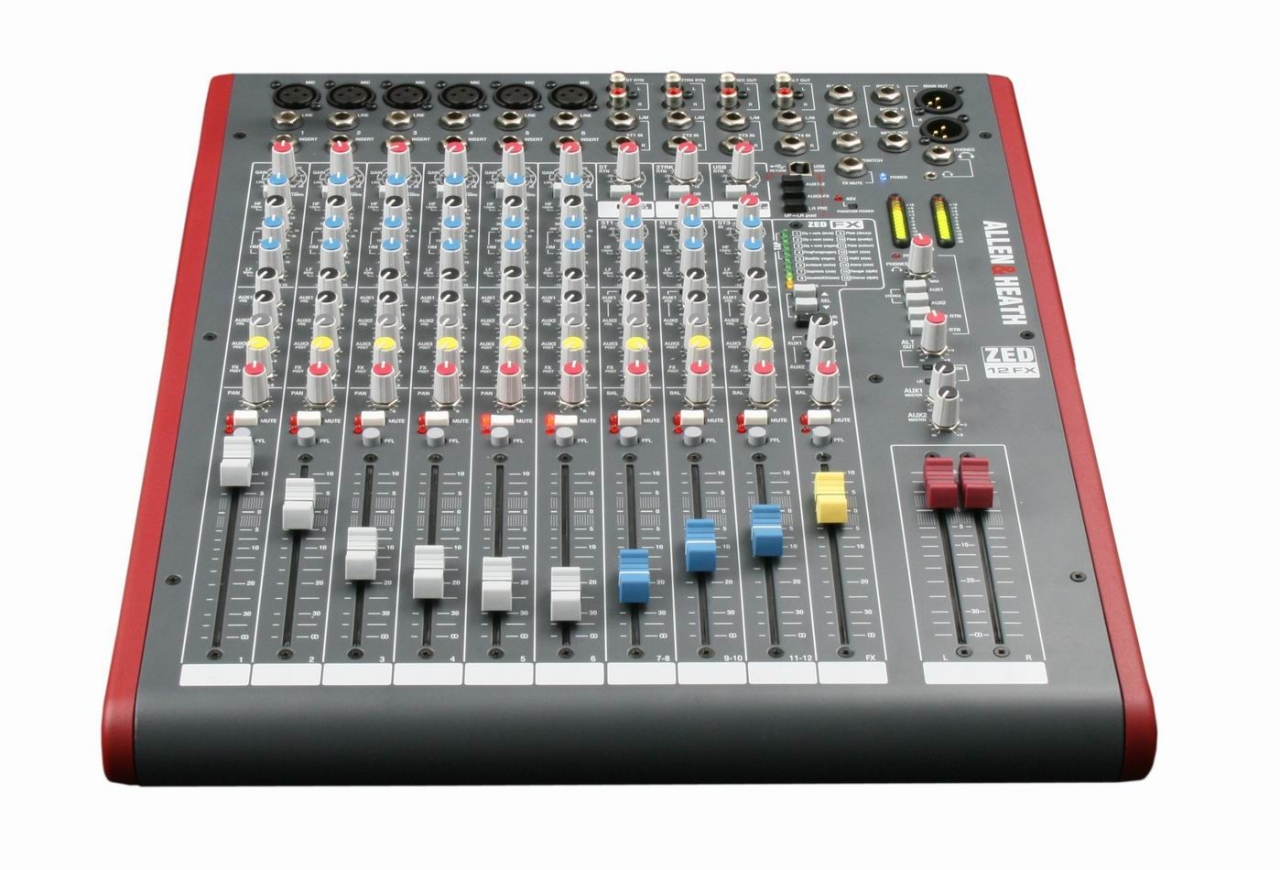

Allen&Heath ZED-12FX

Popis

12-kanálový mixážní pult • 6x DuoPre™ mikrofonní/linkové předzesilovače • interní efektová jednotka (16 efektů) • 4x AUX • 3-pásmový EQ s MusiQ na mono kanálech • 4x stereo vstup s 2-pásmovým EQ • 100mm ALPS tahové potenciometry • USB audio vstup/výstup • rozměry 465x385x98 (mm) • hmotnost 6,5 kg



ZED-12FX je mixážní pult ideální pro živé zvučení. Logické rozvržení ovládacích prvků spolu s 100mm tahovými potenciometry nabízejí mnohem efektivnější kontrolu nad audio signálem než podobné produkty v této cenové relaci. Výborný je i pro záznam živých vystoupení nebo hudebních projektů v domacích studiích. Pro účel odposlechů je mix vybaven výstupy ALT.



Mikrofonní/linkové předzesilovače: ZED-12FX/ZED-22FX vycházejí z předzesilovačů použitých v sérii PA a využívají duální konstrukci. Mikrofonní vstupy XLR mají rozsah zisku až 69dB. Linkový vstup je řešen TRS Jack konektorem.



EQ: série ZED je vybavena 3-pásmovým ekvalizérem na každém mono vstupu a 2-pásmovým EQ na stereo vstupech.



AUX: ZED-12FX/ZED-22FX mají 4 pomocné sběrnice AUX. 3 je možné použít pro připojení extreních zařízení jako jsou podiové monitory, efektové jednotky apod., čtvrtá sběrnice je použita pro interní efektovou jednotku.



Efektová jednotka: ZED-12FX/ZED-22FX obsahují efektový procesor profesionální kvality, které využívá vlastní algoritmy vyvinuté inženýry Allen&Heath. Rozsah efektů je od klasických reverbů, kaskády delaye + reverb až po flanger a chorus. Různé typy efektů jsou vybírány jednoduchými tlačítky nahoru/dolů a tempo (například delaye), lze nastavit pomocí tl. TAP. Audio signál do DSP jednotky je převeden pomocí 24-bitových AD převodníků se vzorkovací frekvencí 48kHz. Efekty se vyznačují nízkým šumem, nízkým zkreslením a transparentností.



USB: Slouží jako zvuková karta se stereo vstupem/výstupem. USB zvuková karta je plug´n´play bez nutnosti instalace ovladačů. Kompatibilní s PC/Mac. Přes USB lze do PC/Mac zaznamenat výstup z:

• hlavní mix L+R (post master)


• AUX + efektová sběrnice (AUX jako pre-fade send, FX je post-fade send)


• Nahrávací sběrnice "Record" L+R (oddělená stereo sběrnice do hlavního mixu)

Vlastnosti

• 6x mono kanál


• Interní efektová jednotka (16 efektů)


• Mikrofonní vstupy s konektory XLR Neutrik


• Linkové vstupy s konektory TRS Neutrik


• DuoPre™ mikrofonní/linkové předzesilovačes inserty• 3-pásmový EQ s MusiQ na mono kanálech


• 4x AUX


• Tl. Mute/PFL s LED indikací, LED indikace špiček


• 100mm ALPS tahové potenciometry


• 4x stereo vstup s 2-pásmovým EQ


• Všechny vstupy s ovládáním úrovně


• 12-ti segmentové LED indikátory signálu


• Přepínač mono/stereo na AUX 1 a 2


• Výstup na monitory ,sluchátka


• ALT stereo výstup


• Hlavní výstup (XLR) s inserty


• USB audio vstup/výstup(16-bit/44,1 nebo 48 kHz)• Součástí balení DAW software Cakewalk SONAR LE


• Možnost montáže do 19" racku


• Rozměry 465x385x98 (mm)


• Hmotnost 6,5 kg
