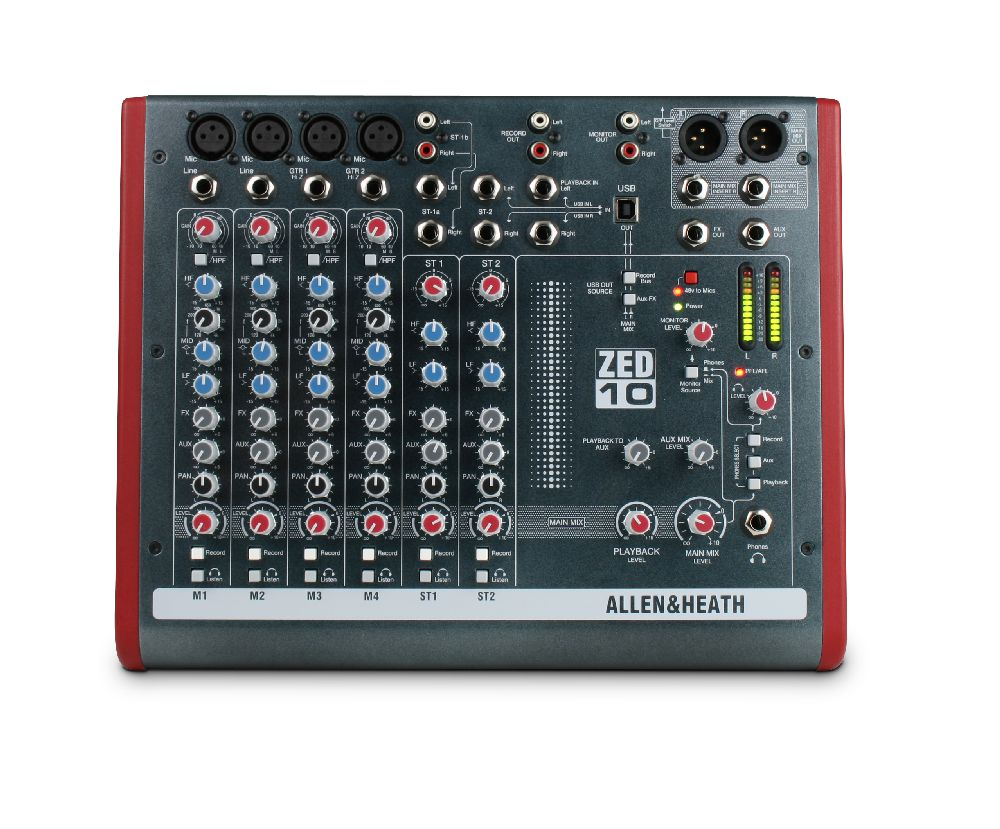

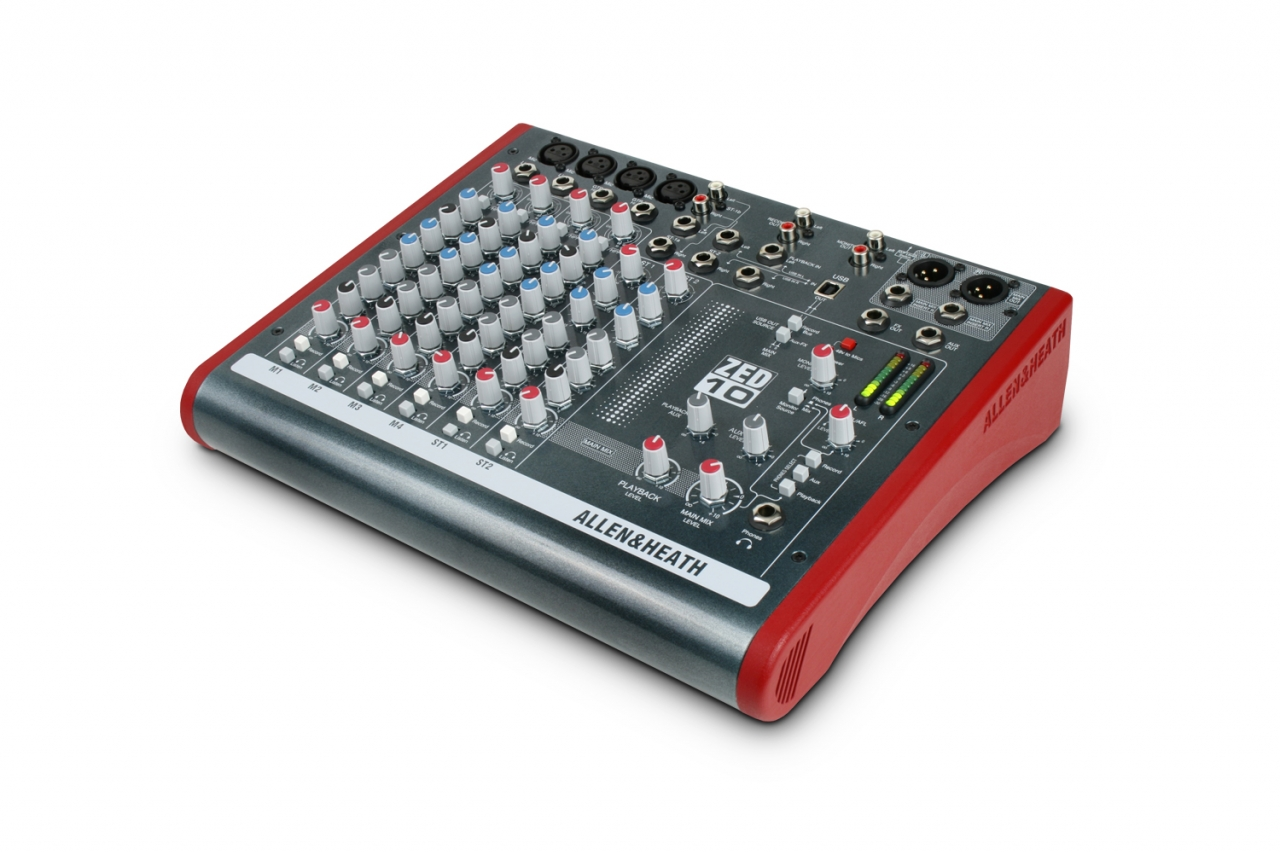

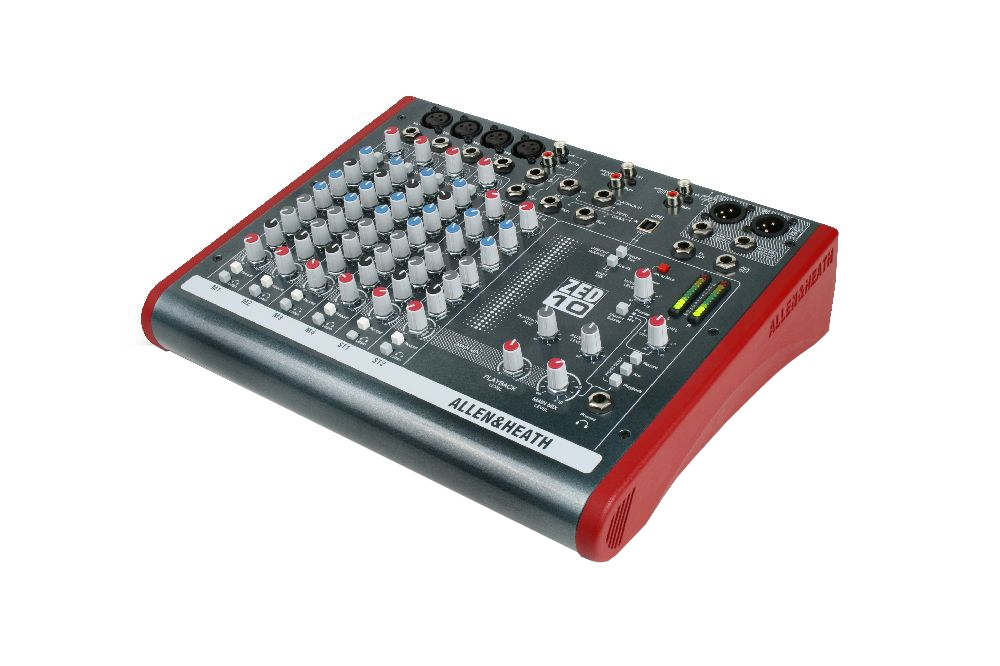

Allen&Heath ZED-10

Popis

4x mikrofonní/linkový vstup • 2x duální stereo vstup • předzesilovače DuoPre™ s rozsahem zisku 69dB • 2x Hi-Z vstup • phantomové napájení 48V • 2x AUX • USB vstup/výstup • HPF filtr • stereo return • 2-track return • sluchátkový výstup Jack 6,3mm • stereo výstup pro nahrávání • XLR hlavní výstup s insertem • 12-segmentové LED L/R indikátory • interní napájecí zdroj • rozměry 336x275x95 • hmotnost 3,3 kg


ZED-10 je malý mixážní pult série ZED pro menší hudební skupiny, solo vystupující nebo audio/video aplikace. Nabízí USB vstup/výstup pro jednoduchý stereo záznam/přehrávání, 4 mikrofonní předzesilovače, 2 vysokoimpedanční vstupy třídy A (FET). ZED 10 je výborný pro živé zvučení a skvěle se hodí i pro nahrávání, živé vysílání a domácí audio projekty.

Mikrofonní/linkové předzesilovače: jsou založeny na předzesilovačích použitých v sérii MixWizard. Pre-ampy v ZED-10 a ZED-10FX používají diskrétní obvody s nízkošumovými tranzistory, k získání vysokého zisku (60dB max), nízkého šumu a dobré linearity.

GTR/Hi-Z vstupy: dva vstupy s ultra vysokou impedancí (diskrétní třída A, FET) byly navrženy speciálně pro ZED-10/ZED-10FX, které dovolí připojení jakéhokoliv nástroje nebo kytary. Zisk až 26dB umožní použití nástrojů se snímači s nízkým výstupním signálem.

EQ: ZED-10/ZED-10FX jsou vybaveny 3-pásmovým ekvalizérem na každém mono vstupu s laditelnou střední frekvencí a 2-pásmovým EQ na stereo vstupech. Frekvence a odezva ekvalizéru byly pečlivě vybírány pro maximální výkon pro použití s různými zdroji signálu.

Nahrávací sběrnice:

Do samostatně přepínatelné stereo sběrnice může být směrován jakýkoliv vstupní signál. Lze jej využít pro nahrávání, monitoring nebo jako čistý stereo výstup. Do sběrnice lze směrovat i výstup z efektového procesoru a využít mix jako efektovou jednotku (ZED-10FX).

USB:

Slouží jako zvuková karta se stereo vstupem/výstupem. USB zvuková karta je plug´n´play bez nutnosti instalace ovladačů. Kompatibilní s PC/Mac. Přes USB lze do PC/Mac zaznamenat výstup z:

• hlavní mix L+R (post master)
• AUX + efektová sběrnice (AUX jako pre-fade send, FX je post-fade send)
• Nahrávací sběrnice "Record" L+R (oddělená stereo sběrnice do hlavního mixu)

Vlastnosti:

• 4x mikrofonní/linkový vstup, 2x vysokoimpedanční vstupy s FET třídy A
• Mikrofonní vstupy s konektory XLR Neutrik
• Linkové/nástrojové vstupy Neutrik Jack 6,3mm
• 3-pásmový EQ s laditelnou střední frekvencí a HPF na mono kanálech
• 2x AUX
• Stereo return
• Všechny vstupy s ovládáním úrovně
• 12-ti segmentové LED indikátory L+R
• Oddělený výstup pro nahrávání
• 2x stereo vstup s kompatibilitou pro MP3 přehrávače
• Hlavní výstup s konektory XLR a inserty
• USB vstup/výstup
• Stereo výstup pro monitory, sluchátkový výstup
• Phantomové napájení 48V
• Rozměry: 336x275x95 (mm)
• Hmotnost: 3,3 kg
