LAIV Harmony µDDC Černá

Popis

S Harmony µDDC nám Laiv Audio představuje digitální rozhraní a přetaktovací modul, který výrazně snižuje fázový šum a jitter pro přirozenější podání zvuku v otevřeném prostoru. Ten je založen na Femto hodinách, které zajišťují co nejstabilnější signál hodin. Mezi připojení patří USB-B, AES, I2S a koaxiální kabel, plus galvanicky oddělený výstup I2S. Díky zpracování signálu na bázi FPGA dokáže Harmony µDDC zpracovat signály až do PCM 768kHz a DSD512. K dispozici je také 10MHz hodinový vstup, pokud si přejete externí hodinový modul pro přetaktování signálu.



Zpracování signálu pomocí FPGA a CPLD

Harmony µDDC využívá FPGA (Field-Programmable Gate Array) pro řízení směrování a zpracování komplexních digitálních signálů s extrémně nízkou latencí. To zaručuje bitově perfektní zpracování dat pro formáty s vysokým rozlišením, jako jsou PCM 768kHz a DSD512.

Kromě FPGA řídí synchronizaci kritických signálů komplexní programovatelné logické zařízení (CPLD), minimalizuje fázový šum a jitter. Toto rozdělení úloh zpracování zaručuje vyšší efektivitu a přesnost pro každou operaci.



Femto hodiny a FIFO buffer

Harmony µDDC obsahuje femto hodiny pro snížení jitteru na nekonečně malou úroveň, což zaručuje integritu synchronizace digitálního audio signálu. To je obzvláště důležité pro zachování transparentnosti reprodukce zvuku, kterou umožňují formáty s vysokým rozlišením.

Robustní systém vyrovnávací paměti FIFO (First-In-First-Out) synchronizuje příchozí a odchozí signály a eliminuje tak nepravidelnosti časování způsobené zdrojem. Výsledkem je nepřetržitý, taktovaný výstup, který si zachovává původní zvukové charakteristiky.



Technologie přetaktování

Mechanismus přetaktování µDDC Harmony znovu vyrovnává synchronizaci signálu pomocí femto hodin a efektivně „čistí“ digitální signál od jitteru způsobeného zařízeními předcházejícími signálu. Tím se zlepšuje integrita signálu, stejně jako čistota, dynamika a rozlišení zvukové scény. Pro zachování čistoty signálu je výstup I²S galvanicky izolován, což zabraňuje elektrickému rušení a šíření šumu ze zdroje do komponent předcházejících signálu.



Navrženo pro špičkové instalace

Harmony µDDC byl navržen pro integraci do špičkových HiFi systémů a podporuje audio signály až do PCM 768 kHz a DSD512. Navíc je na přání k dispozici 10MHz hodinový vstup, který umožňuje použít externí hodiny místo interních.

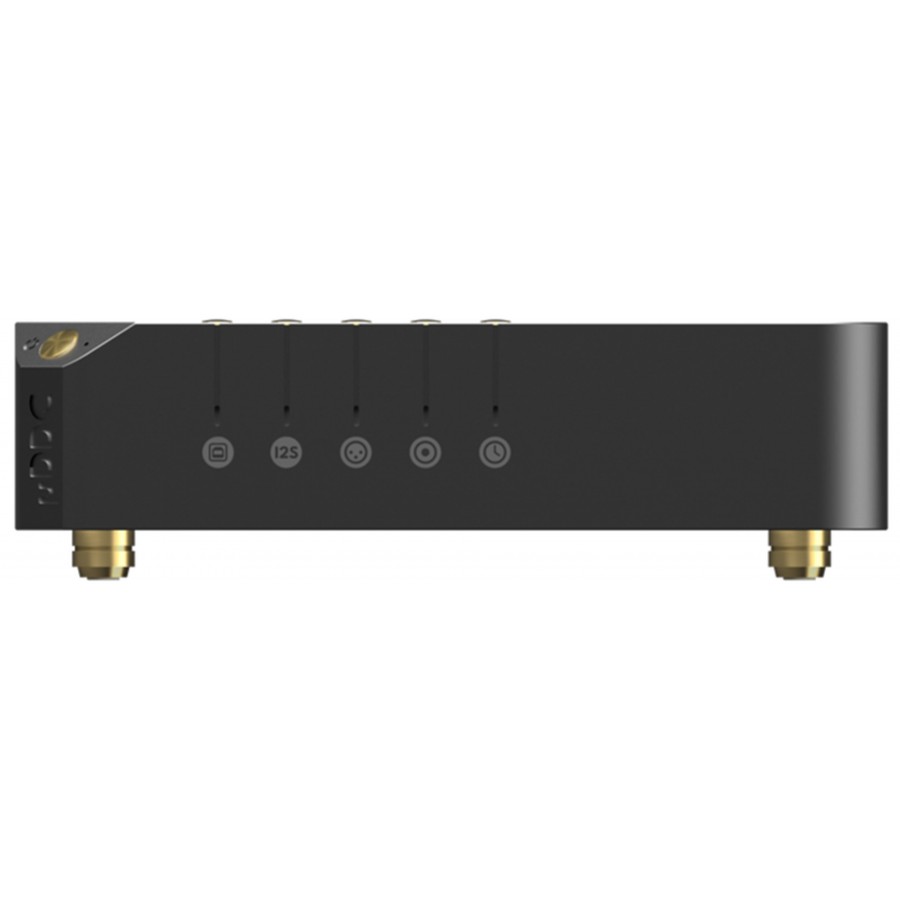

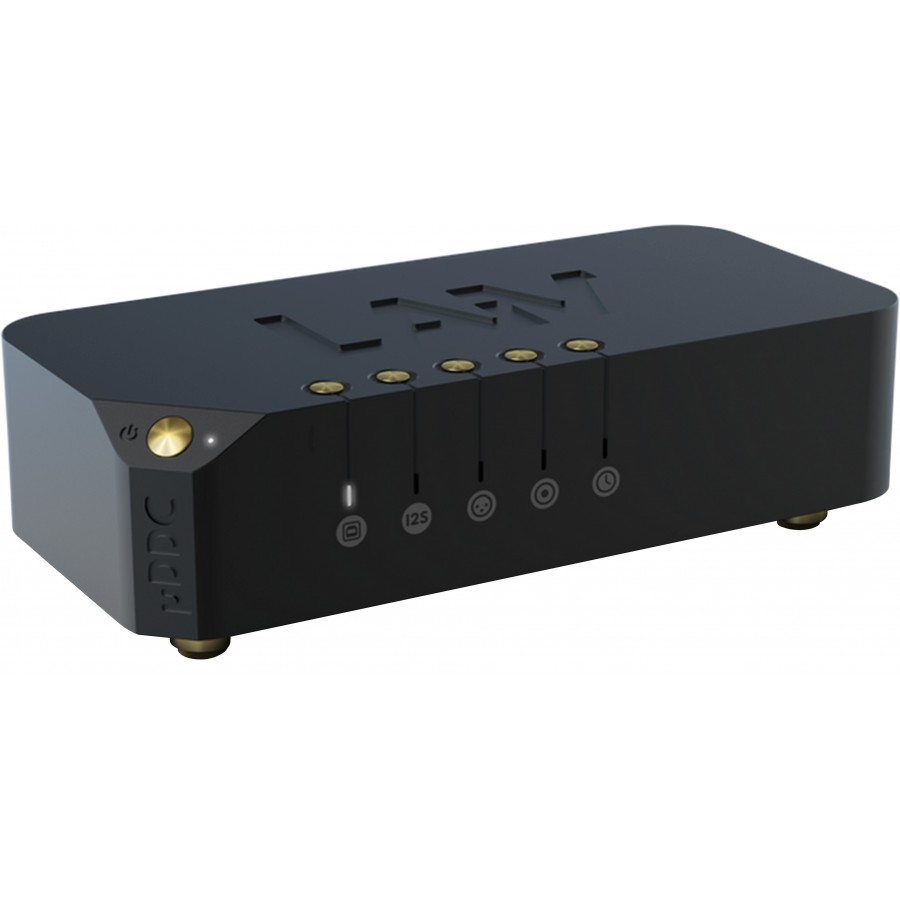

Elegantní a kompaktní provedení

Reproduktor Harmony µDDC byl navržen s ohledem na eleganci a praktičnost a nabízí prostorově úsporný design bez kompromisů v oblasti výkonu nebo estetiky. Jeho prémiová konstrukce a promyšlené rozměry z něj činí perfektní doplněk do každé moderní audio sestavy.

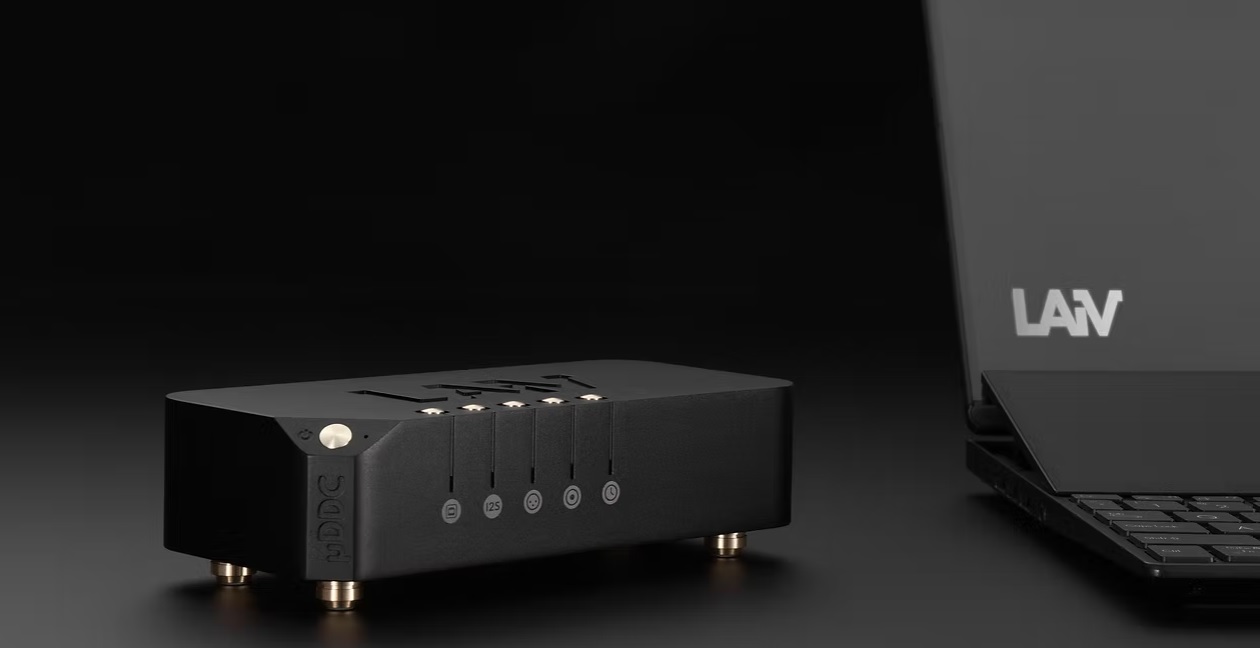

Perfektní volba pro váš stolní počítač

Kompaktní rozměry Harmony µDDC zajišťují jeho bezproblémovou integraci do vašeho stolního počítače a poskytují dostatek prostoru pro další nezbytnosti a zároveň zachovávají čistý a organizovaný vzhled.

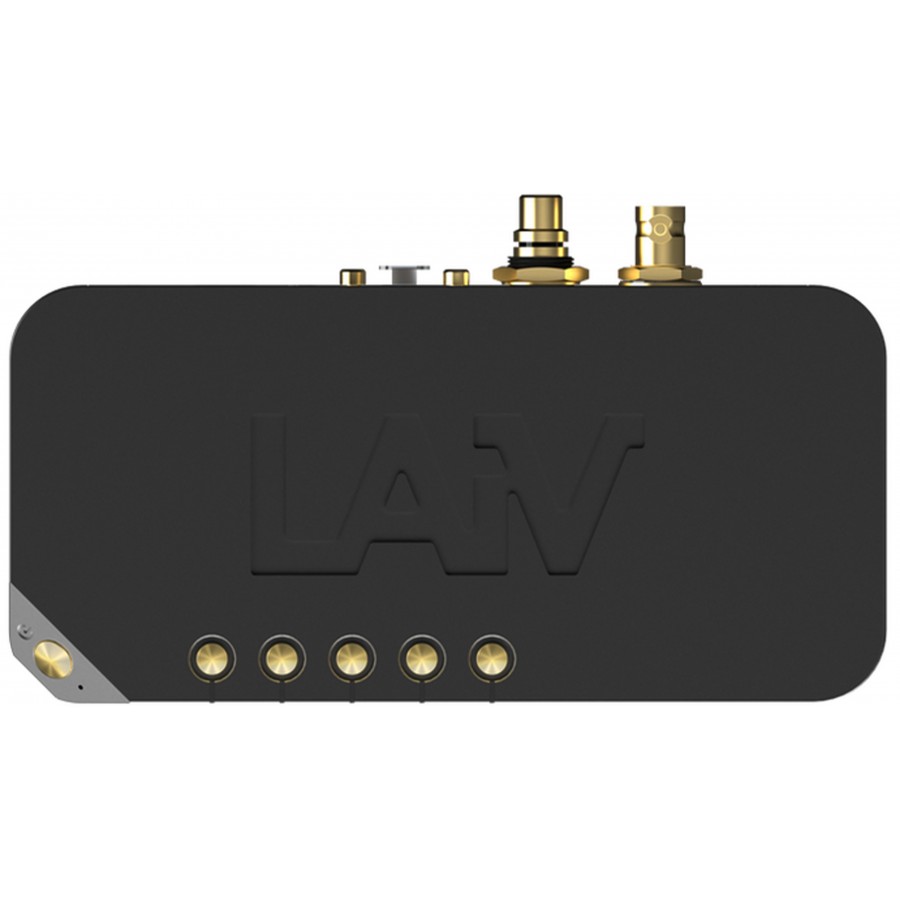

Jednodílný CNC hliník letecké třídy

Vyrobeno z jednoho bloku leteckého hliníku pomocí přesného CNC obrábění, Harmony µDDC nabízí výjimečnou odolnost, vytříbený povrch a efektivní odvod tepla, a to vše při zachování prvotřídní kvality.



Přesnost s femto hodinami s ultranízkým fázovým šumem a externím 10MHz hodinovým vstupem

Harmony µDDC je navržen pro vysokou přesnost, disponuje pokročilými femto hodinami s ultranízkým fázovým šumem a možností bezproblémové integrace s externími 10MHz hlavními hodinami. Tyto technologie společně zajišťují, že váš zvuk zůstane bezchybně načasovaný a křišťálově čistý.



Kompaktní femto hodiny s ultranízkým jitterem

Navzdory svým malým rozměrům poskytují femto hodiny s ultranízkým fázovým šumem, navržené důvěryhodným lídrem v oboru, pozoruhodnou přesnost a časování, což zajišťuje bezchybný zvukový výkon.



Externí 10MHz hlavní hodinový vstup pro větší flexibilitu

Podpora externích 10MHz hlavních hodinových signálů umožňuje bezproblémovou synchronizaci s vysoce přesnými hodinovými systémy, což poskytuje ještě větší stabilitu a výkon pro audiofily hledající maximální přesnost zvuku.



Pokročilé zpracování signálu FPGA a CPLD

Harmony µDDC je vybaven vysoce přesným programovatelným hradlovým polem (FPGA), které zvládá směrování a zpracování komplexních digitálních signálů s ultra nízkou latencí. Podporuje formáty až do PCM768 a DSD512 a zajišťuje tak bitově dokonalé zpracování dat. Doplňuje to komplexní programovatelné logické zařízení (CPLD), které se věnuje optimalizaci časování signálu, minimalizaci chvění a fázového šumu pro přesný a efektivní provoz.



Patentovaná technologie FIFO Buffer a přetaktování

Harmony µDDC využívá ultra přesné femto hodiny a synchronizuje a znovu zarovnává digitální signály prostřednictvím robustního systému FIFO Buffer. Tato kombinace eliminuje nepravidelnosti časování a chvění z předřazených zařízení a poskytuje stabilní a čistý výstup se zvýšenou čistotou zvukové scény, dynamikou a rozlišením.



Galvanicky oddělené výstupy I²S

Pro zajištění absolutní čistoty signálu jsou výstupy I²S galvanicky odděleny, což zabraňuje šíření elektrického rušení a šumu mezi komponenty. To zaručuje čistou signálovou cestu bez šumu pro nekompromisní zvukový zážitek.







Technické parametry:

• Typ produktu: Recyklátor, Galvanický izolátor


• Podporované vzorkovací frekvence: USB-B: PCM 768kHz DSD512


• I2S: PCM 768kHz DSD512


• Koaxiální / AES: PCM 192kHz DoP64

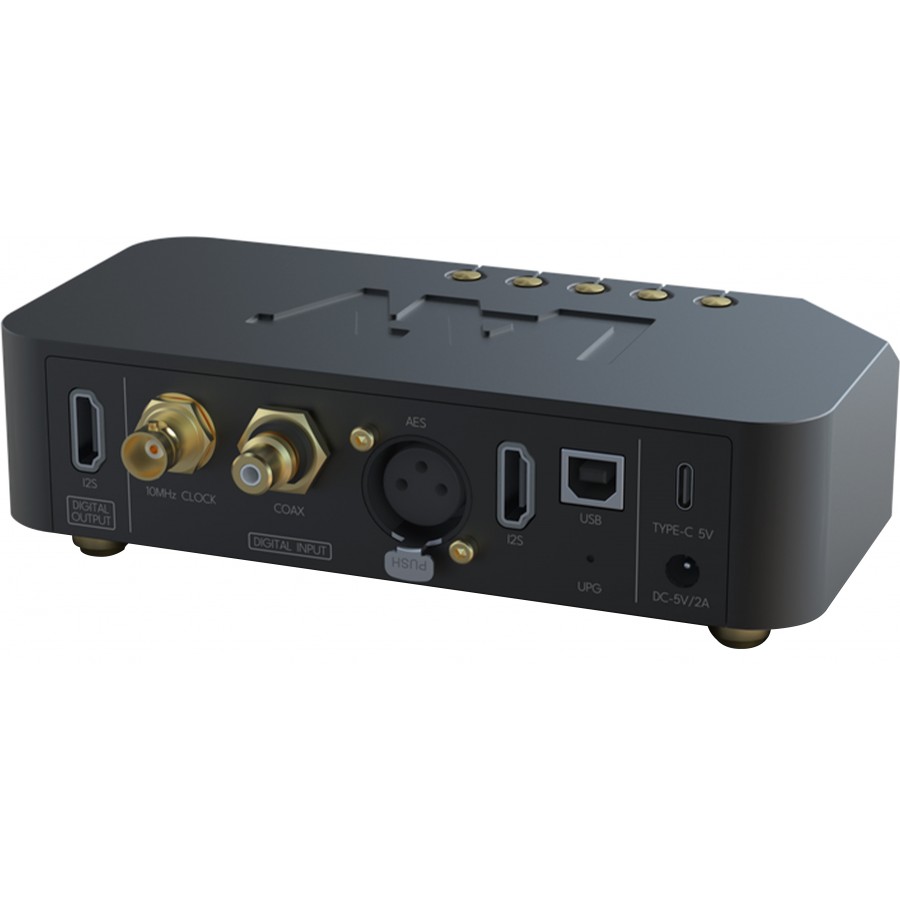

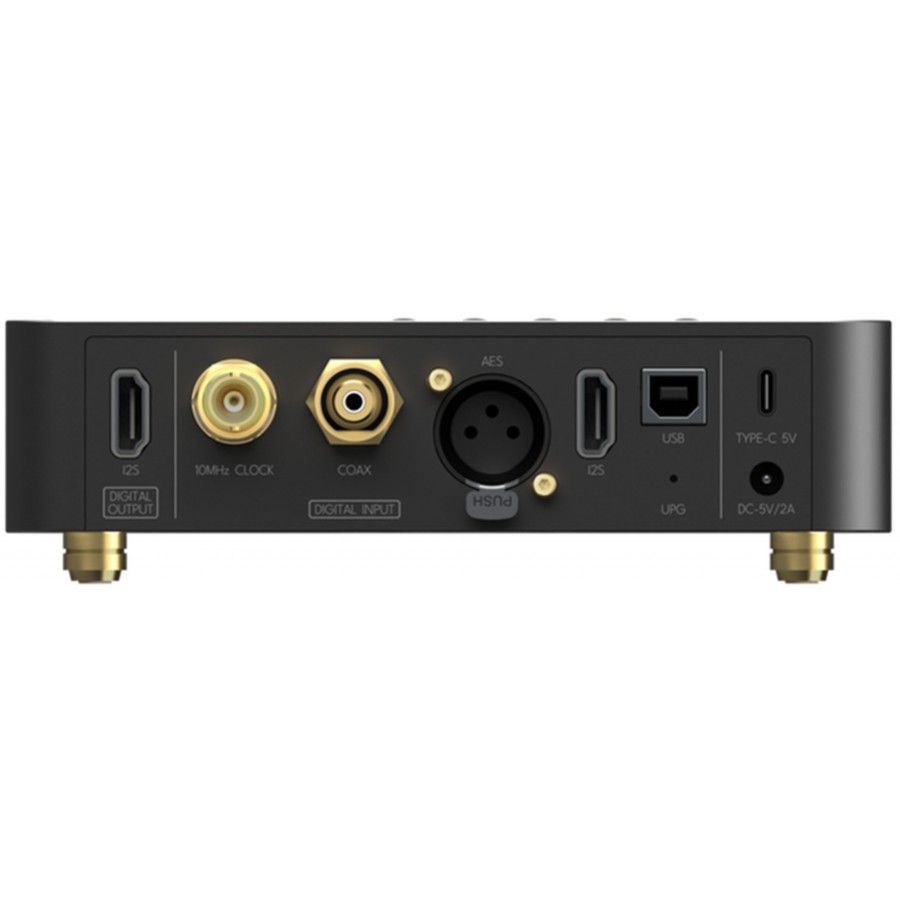

• Vstupy: 1x USB-B, 1x I2S přes HDMI, 1x AES, 1x Koaxiální, 1x BNC 10MHz hodinový vstup


• Výstup: 1x I2S přes HDMI


• Napájecí porty: 1x USB-C, 1x Jack DC

Obecné informace:

• Napájecí napětí: 5V


• Rozměry: 168 x 98 x 50mm


• Hmotnost: 600g


• Balení: 1x Laiv Audio Harmony µDDC, 1x Síťový adaptér
