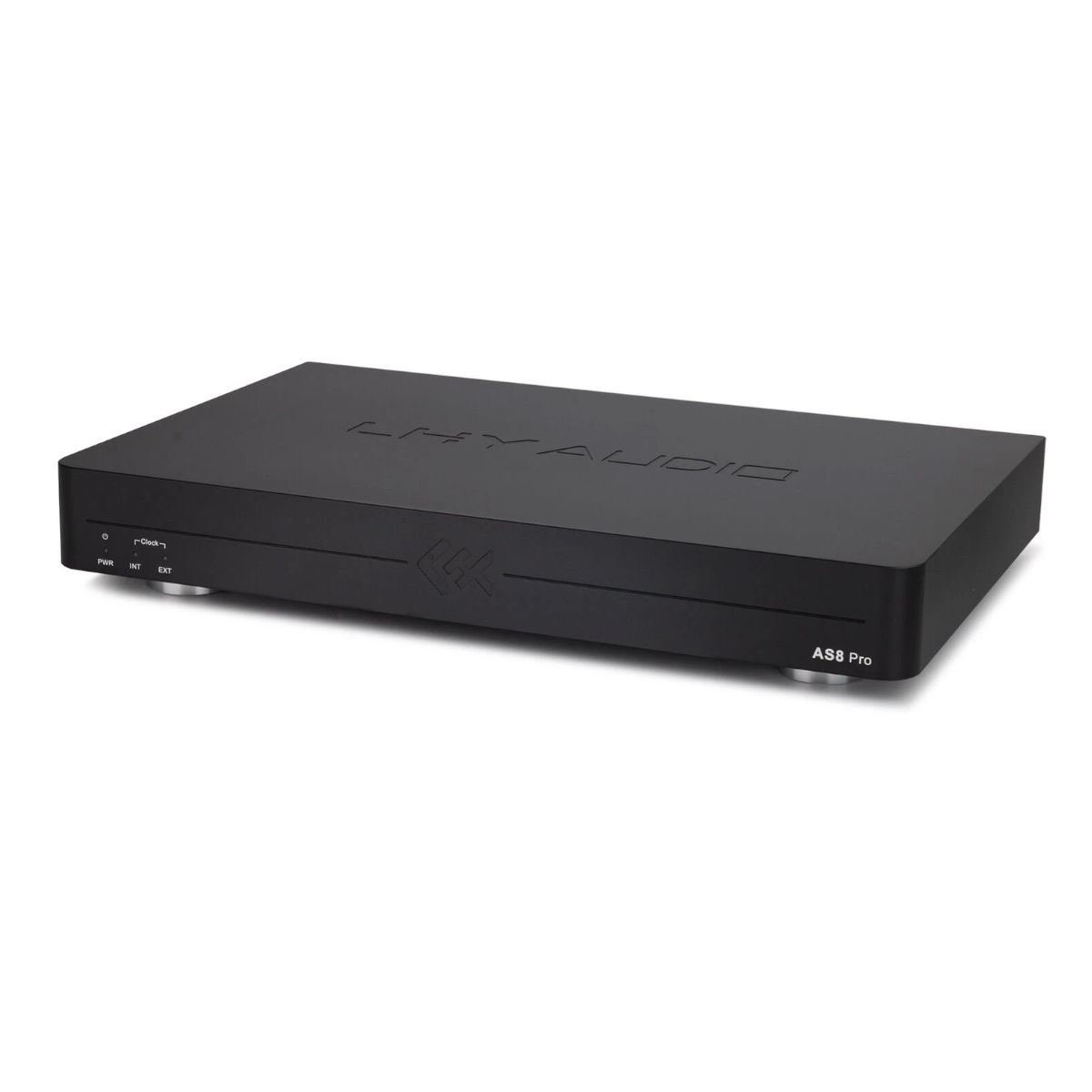

LHY Audio AS8 Pro Černá

Popis

LHY Audio AS8 Pro - referenční síťový switch pro high-end audio

LHY Audio AS8 Pro není běžný síťový switch. Je to specializované zařízení, které bylo od prvního náčrtu navrženo s jediným cílem – poskytnout vašemu streamovacímu systému co nejčistší a nejpřesnější síťovou cestu k hudbě.



Běžné síťové switche, i ty dražší „manažovatelné“ modely, generují elektrický šum, trpí nepřesným taktováním a přenášejí rušení z celé domácí sítě přímo do vašeho DACu nebo streamera. AS8 Pro tento problém řeší komplexně – kombinací optické izolace, precizních hodin, plně lineárního napájení a fyzicky odděleného obvodu pro audio zařízení.



Výsledek? Černější pozadí, lepší prostorové zobrazení nástrojů a přirozenější, plnější tonalita. Přesně to, co hledá každý audiofil, který už má kvalitní streamer a DAC a chce ze svého systému dostat maximum.





Klíčové vlastnosti

• Optická izolace mezi hlavní sítí a audio zónou- Žádný elektrický šum z routeru, NAS ani počítače se nedostane k vašemu streameru. Data procházejí konverzí přes optický kabel, nikoli metalickým kabelem.


• Referenční OCXO hodiny (-110dBc) - Tisícnásobně přesnější taktování oproti běžným switchům. Stabilnější přenos dat = čistší pozadí a přesnější prostorové zobrazení.


• Plně lineární napájení bez DC-DC měničů- Žádné impulsní rušení. Dva samostatné toroidní transformátory a více než 10 skupin μV-úrovňových regulátorů pro naprosto čisté napájení.


• CNC monolitické aluminiové šasi- Potlačuje rezonance a fyzicky odděluje funkční sekce. Ne svařovaný, ne skládaný – frézovaný z jednoho kusu kovu.


• Vstup/výstup pro externí 10MHz hodiny (BNC)- Připraven k upgrade na externí systémové hodiny pro ještě přesnější taktování.


• Dedikované uzemnění s přepínačem- Možnost oddělit uzemnění od sítě a zapojit switch do hvězdicového uzemnění.


• 6 x RJ45 + 2 x SFP porty- Dostatek portů pro celou audio síť is rezervou.


• Prémiové komponenty- Švýcarské kabely Gotham, konektory PULSE 10G, kondenzátory Nichicon, Rubycon, WIMA a Panasonic, čtyřvrstvá PCB se zlatým povrchem.

Proč vůbec řešit síťový switch?

Pokud jste se právě zamysleli „jak může switch ovlivnit zvuk, když jsou data digitální?" – je to zcela oprávněná otázka. Zde je vysvětlení polopatě:



Data sice jsou digitální, ale elektrický signál ne. Data, která tečou ethernet kabelem, jsou sice jedničky a nuly. Jenže fyzicky jsou přenášeny elektrickým signálem, který je citlivý na šum z napájení, na přesnost taktování (hodin) a na elektromagnetické rušení z jiných zařízení v síti. Váš router, NAS, počítač, televizor – všechna tato zařízení generují šum, který se šíří po ethernetovém kabelu až do vašeho streamera a DAC-u.



Proč to slyšet? Moderní DAC jsou mimořádně citlivá zařízení. I minimální rušení na vstupu (jitter, šum ze země, vysokofrekvenční interference) ovlivňuje kvalitu převodu digitálního signálu na analogový. Čím čistší signál na vstupu, tím přesnější je práce převodníku.



Co s tím dělá AS8 Pro? Přesně to, co by udělal zkušený zvukový inženýr – izoluje, filtruje a stabilizuje. Opticky oddělí vaše audio zařízení od zbytku sítě, nahradí nepřesné průmyslové hodiny referenčním oscilátorem a napájí celý obvod z vlastního lineárního zdroje namísto hlučného impulzního adaptéru.





CNC-frézované celohliníkové šasi

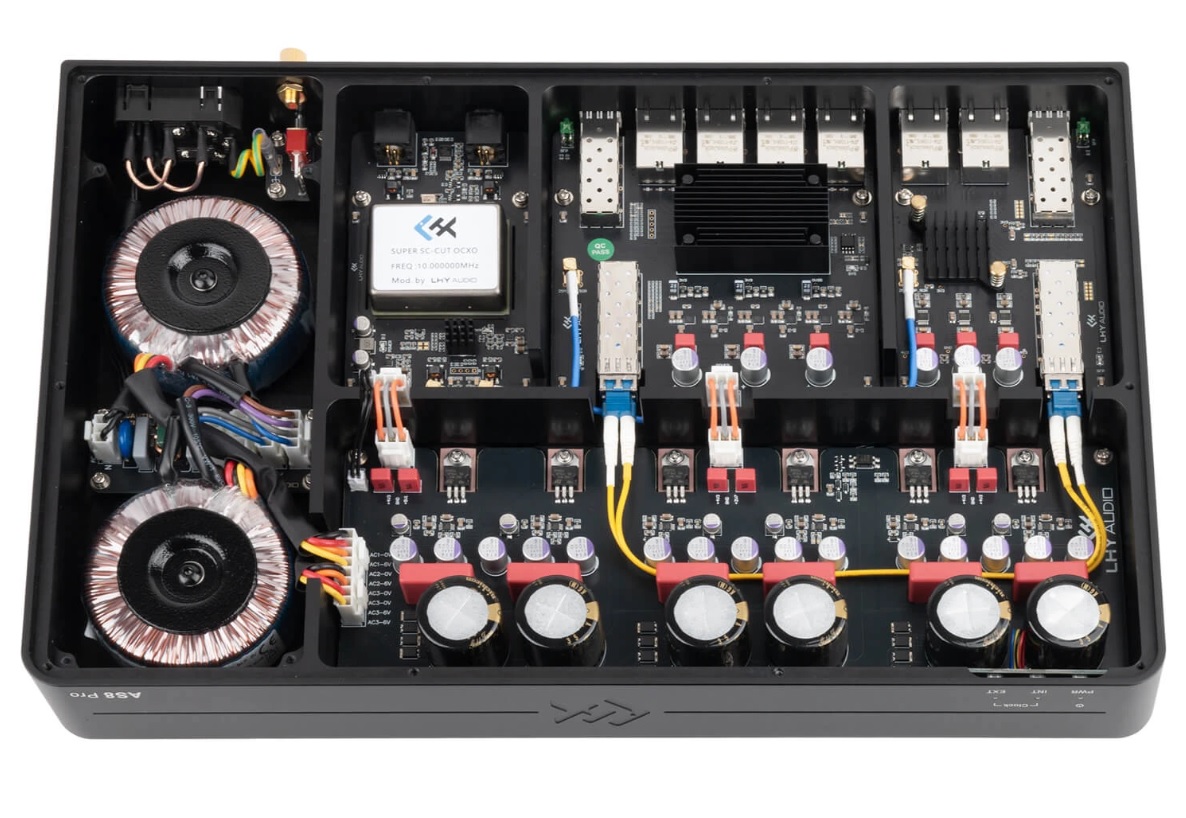

Šasi AS8 Pro je vyrobeno z jednoho kusu leteckého hliníku pomocí CNC frézování. Není to jen o vzhledu – tento typ konstrukce má přímý vliv na funkci zařízení. Pevné, monolitické šasi potlačuje mechanické rezonance a zároveň umožňuje fyzicky oddělit jednotlivé funkční obvody (napájení, hodiny, hlavní switch, izolační zóna) do samostatných komor. Výsledkem je minimální vzájemné rušení mezi jednotlivými sekcemi.





Vestavěná optická izolace

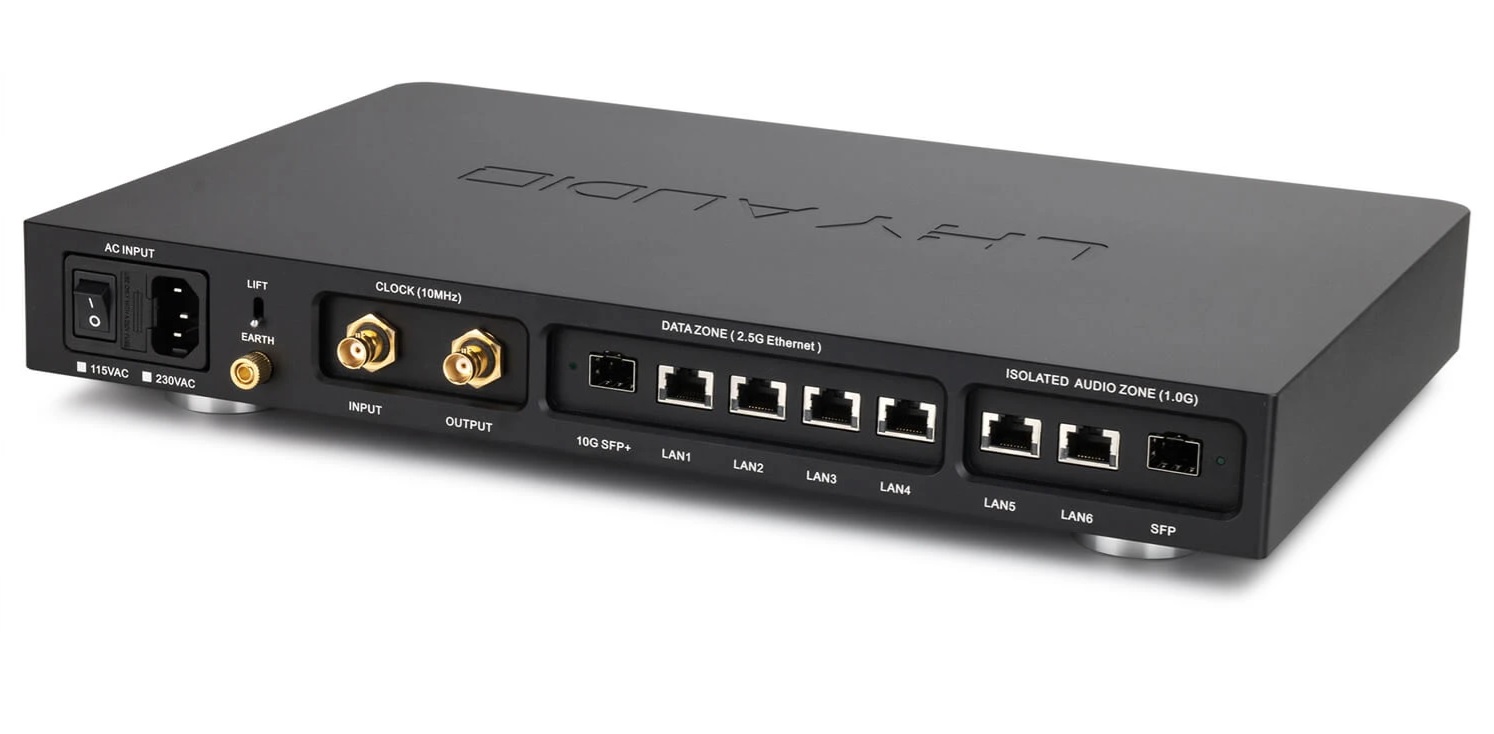

Toto je jedna z nejdůležitějších vlastností AS8 Pro. Zařízení má uvnitř dvě nezávislé switchovací zóny:

Hlavní datová zóna (2,5G) - sem připojujete router, NAS, počítač a ostatní síťová zařízení. Obsahuje 4× RJ45 porty s rychlostí až 2,5 Gbps a 1× SFP/SFP+ port s rychlostí až 10 Gbps.

Audio izolační zóna (1G) - sem připojujete výhradně vaše audio zařízení (streamer, Roon bridge, hudební server). Obsahuje 2× RJ45 porty s rychlostí 1 Gbps a 1× SFP port 1,25G.

Tyto dvě zóny jsou propojeny výhradně přes vestavěné single-mode optické vlákno. To znamená, že mezi hlavní sítí a vašimi audio zařízeními neexistuje žádné elektrické propojení. Síťový šum, rušení ze země, vysokofrekvenční interference z routeru nebo NAS – nic z toho se nedostane do audio zóny. Je to jako kdybyste mezi vaši síť a audio systém vložili nepřekonatelnou bariéru pro jakýkoli elektrický šum.





SC-Cut OCXO hodiny s ultra-nízkým fázovým šumem

Srdcem AS8 Pro je ručně vybrán a otestován SC-Cut OCXO (oven-controlled crystal oscillator) – teplotně stabilizovaný krystalový oscilátor, který generuje referenční hodinový signál 10 MHz pro obě switchovací zóny.



Co to znamená v praxi? Každý síťový switch potřebuje hodiny k synchronizaci přenosu dat. Běžné switche používají levné průmyslové oscilátory s relativně velkým jitterem (nepřesností taktování). AS8 Pro místo toho používá oscilátor třídy, kterou naleznete v měřicích přístrojích a telekomunikačních zařízeních.





Parametry vestavěného OCXO:

• Fázový šum: lepší než -110 dBc při 1 Hz offsetu


• Frekvenční stabilita: < ±5 ppb


• Frekvenční přesnost: < ±0,05 ppm


• Switch disponuje také BNC vstupem a výstupem pro externí 10 MHz hodiny (např. LHY OCK-2S nebo OCK-2P), takže je připraven na další upgrade hodinového systému v budoucnosti.

Duální toroidní transformátory a plně lineární napájení



Na rozdíl od většiny konkurenčních hifi switchů, které používají lineární zdroj jen pro první stupeň a poté pokračují DC-DC měniči, AS8 Pro má skutečně plně lineární napájení bez jediného DC-DC převodníku na celé desce.

Napájení zajišťují dva 50VA toroidní transformátory Noratel - jeden je vyhrazen výhradně pro hodinový systém, druhý napájí obě switchovací zóny. Za nimi následuje vícestupňová regulace s více než 10 skupinami LDO regulátorů od Linear Technology:

• 6× LT3042 + PNP pro primární regulaci (2,5G zóna, 1G zóna, hodinový obvod)


• 3× LT3041 paralelně (celkem 6 čipů) pro sekundární regulaci 2,5G zóny


• 3× LT3045 pro sekundární regulaci 1G izolační zóny


• 2× LP5912 + TPS7A2033 pro napájení hodin, bufferu a I/O obvodů

Všechny regulátory pracují na μV úrovni šumu, což je v kategorii síťových switchů výjimečné.





Pozlacený uzemňovací terminál

AS8 Pro je vybaven dedikovaným 4mm uzemňovacím terminálem a přepínačem režimu uzemnění (Float / Grounded). Umožňuje to nezávislé uzemnění switche, oddělené od síťového PE řidiče.



Pro audiofily to znamená možnost zapojit switch do hvězdicového uzemnění spolu s ostatními komponenty audio systému a odstranit tak zemní smyčky, které jsou při standardním síťovém uzemnění běžné.





Pro koho je AS8 Pro určen?

AS8 Pro je ideální pro každého, kdo streamuje hudbu přes Roon, Tidal, Qobuz, Spotify nebo jakoukoli jinou službu a chce ze svého audio systému dostat maximum. Pokud již máte kvalitní streamer, DAC a zesilovač, síťový switch je právě ten komponent, který dokáže odemknout potenciál, který ve vaší sestavě doposud dřímal.







Technické parametry

• Hlavní datová zóna 4× RJ45 (2,5 Gbps) + 1× SFP/SFP+ (10 Gbps)


• Audio izolační zóna 2× RJ45 (1 Gbps) + 1× SFP (1,25 Gbps)


• Interní propojení zón Single-mode optické vlákno (optoelektrická izolace)


• Vestavěný oscilátor SC-Cut OCXO, fázový šum < -110 dBc @ 1 Hz offset


• Frekvenční stabilita < ±5 ppb


• Frekvenční přesnost < ±0,05 ppm


• Clock I/O BNC vstup + BNC výstup (10 MHz, 50Ω)


• Napájení 220–240 VAC, 2× 50VA toroidní transformátor Noratel


• Příkon 18 W (standby) / 32 W (plná zátěž)


• Pojistka 5 × 20 mm T1.0AL (220–240 VAC)


• Uzemnění 4mm terminál + přepínač Float/Grounded


• Šasi CNC-frézovaný letecký hliník, anodizovaný povrch


• Rozměry (Š × H × V) 400 × 260 × 60 mm


• Hmotnost 5,5 kg


• Příslušenství v balení Napájecí kabel, Cat6 ethernetový kabel, rukavice
