LHY Audio FMC Stříbrná

Popis

Optický síťový převodník pro hifi

Síťový šum je jedním z největších nepřátel kvalitního digitálního streamování. Router, Wi-Fi, napájecí zdroje – to vše generuje elektromagnetické rušení, které se přes ethernetový kabel dostává přímo do vašeho streameru nebo DAC. LHY Audio FMC tento problém řeší radikálně – převede signál z metalického kabelu na optiku, čímž fyzicky přeruší elektrickou cestu mezi sítí a vaší audio sestavou. Výsledkem je galvanické oddělení, které žádný filtr ani speciální kabel nedokáže nahradit. Optické vlákno jednoduše žádný elektrický šum nepřenáší.



Na rozdíl od levných převodníků z elektra, LHY Audio FMC je navržen výhradně pro audio použití. Plně lineární zdroj s trojicí nezávislých regulátorů LT3042, precizní SC-Cut OCXO oscilátor s a masivní CNC šasi z leteckého hliníku – to není běžná síťová komponenta. Je to audio zařízení, které se stará o to, aby se k vašemu streameru dostal co nejčistší datový tok.





Jak FMC funguje v praxi

Princip zapojení je jednoduchý. Ethernetový kabel z routeru zapojíte do izolovaného RJ45 portu na FMC. Z druhé strany FMC vychází optický signál přes SFP port. Na druhém konci optického kabelu potřebujete buď další FMC, nebo zařízení s vestavěným SFP portem (např. audiofilský switch jako LHY Audio AS6, AS8 Pro, AS8 Pro+, ale také některé streamery).



FMC tedy nenahrazuje router ani switch – pracuje spolu s nimi. Jeho úkolem je převod signálu z mědi na optiku a zpět, přičemž při tomto převodu kompletně eliminuje elektrický šum ze sítě.





Klíčové vlastnosti

• Galvanické oddělení přes optiku – optické vlákno fyzicky přeruší elektrickou cestu mezi routerem a audio zařízením. Elektrický šum, rušení ze sítě ani zemní smyčky se přes světlo jednoduše nepřenášejí.


• Precizní Sc-cut OCXO oscilátor - vysoce přesný krystalový oscilátor OCXO s fázovým šumem -100 dBc při 1 Hz. Dává takt datovému toku a výrazně snižuje jitter, což se projeví čistším, přesnějším zvukem.


• 3x nezávislý lineární regulátor LT3042 + PNP - tři oddělené napájecí větve s regulátory LT3042 v zapojení s PNP tranzistory. Každá větev napájí jinou část obvodu (OCXO a hlavní desku) s přesností na úrovni mikrovoltů. Žádné spínané měniče, žádný DC-DC šum.


• Toroidní transformátor Talema - prémiový toroidní transformátor s nízkým rozptylem a minimálními vibracemi. V kombinaci s AC EMI filtrem a vysokorychlostním usměrňovačem poskytuje čistý a stabilní základ pro celý obvod.


• Digitální izolační transformátor – blokuje zpětné vazby šumu a zajišťuje čistý přenos hodinového signálu mezi obvody.


• SFP port pro výběr typu optiky – umožňuje zvolit si single-mode nebo multi-mode SFP modul podle vašich potřeb a vzdáleností. SFP modul není součástí balení.


• CNC šasi z hliníku - masivní šasi vyfrézované z jednoho kusu hliníkové slitiny. Potlačuje vibrace, odstiňuje rušení a zároveň slouží jako pasivní chladič.

Vysoce přesný SC-Cut OCXO krystal

Srdcem FMC je oscilátor SC-cut OCXO. Na rozdíl od běžných krystalových oscilátorů v levných síťových zařízeních, OCXO udržuje krystal při konstantní teplotě. Díky tomu dosahuje výjimečné frekvenční stability a ultra-nízký fázový šum. V praxi to znamená, že datový tok přicházející do vašeho streameru je taktován s vysokou přesností, čímž se minimalizuje jitter – jedna z hlavních příčin digitálních artefaktů ve zvuku.



Po zapnutí FMC potřebuje OCXO cca 15-20 minut k ustálení na provozní teplotě. Teprve poté pracuje s plnou přesností.





Vysokorychlostní usměrňovač a filtrace

Napájecí obvod FMC začíná AC EMI filtrem, který odstraňuje rušení ze sítě ještě před samotným transformátorem. Za toroidním transformátorem Talema následuje vysokorychlostní usměrňovač s vysokokapacitními filtračními kondenzátory. Tato sekce zajišťuje, že stejnosměrné napětí vstupující do regulátorů je maximálně čisté a bez zvlnění.





Trojice nezávislých ultra-tichých napájecích větví

Tři nezávislé regulační stupně LT3042 + PNP dodávají mikrovoltovou přesnost napájení odděleně pro OCXO a hlavní desku. LT3042 patří mezi nejlepší lineární regulátory na trhu z hlediska šumových parametrů. Oddělením napájecích větví se zabraňuje vzájemnému ovlivňování jednotlivých částí obvodu.





Digitální izolační transformátor

Speciálně navržený digitální izolační transformátor blokuje cesty zpětné vazby šumu mezi sekcemi obvodu. Výsledkem je čistý a přesný přenos hodinového signálu bez kontaminace digitálním šumem z ostatních částí obvodu.





Šasi z jednoho kusu hliníku

FMC je zabudován v šasi vyfrézovaném CNC strojem z jednoho kusu hliníkové slitiny. Oproti konvenčním skládaným plechovým krabičkám tento přístup výrazně snižuje rezonance a zlepšuje celkovou tuhost konstrukce. Jednotlivé funkční obvody jsou od sebe fyzicky odděleny vnitřními přihrádkami, což minimalizuje vzájemné rušení.

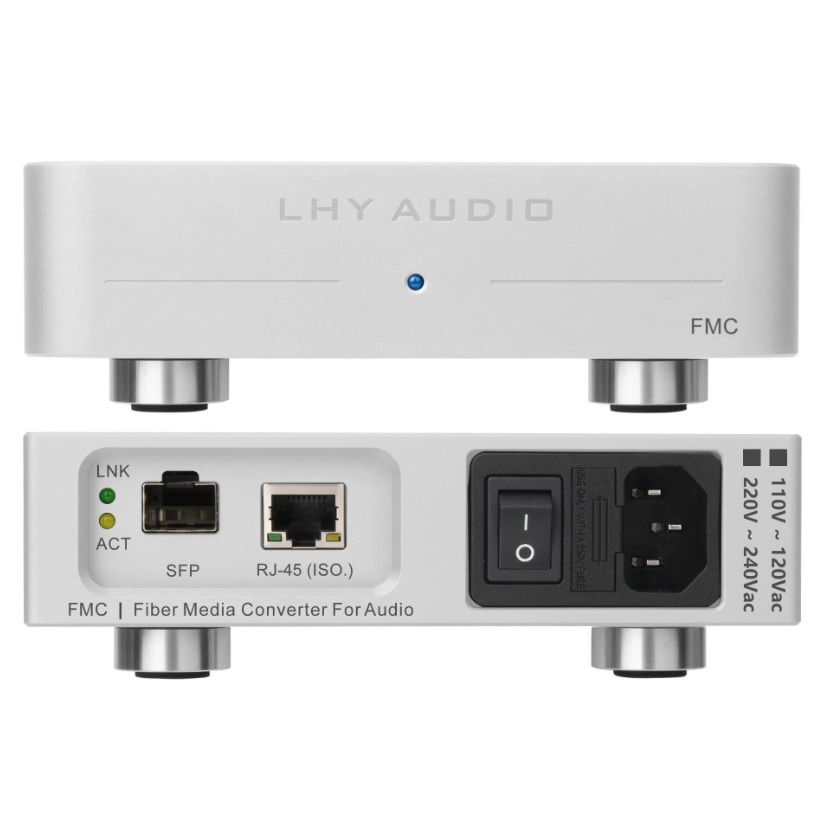

Zadní panel a porty

• LNK LED - svítí, když je optické připojení aktivní


• ACT LED - bliká během přenosu síťových dat


• SFP port - konverzní port pro optický SFP modul (single-mode nebo multi-mode)


• ISOLATED RJ45 - galvanicky izolovaný síťový port pro připojení k routeru nebo audio zařízení

Technické parametry

• Porty 1× izolovaný RJ45, 1× SFP


• Rychlost portů 10/100/1000 Mbps


• Regulovaný zdroj 3× nezávislý LT3042 + PNP


• Oscilátor OCXO (SC-cut), fázový šum: -100 dBc @ 1 Hz


• Transformátor Toroidní Talema


• Šasi CNC z plného bloku hliníkové slitiny


• Rozměry 150 × 175 × 50 mm (Š × H × V)


• Hmotnost 1,5 kg


• Napájení 220-240 V AC


• Příslušenství EU napájecí kabel
