Teac UD-701N Black

Popis

TEAC UD-701N

Nově vyvinutý diskrétní DAC TEAC ΔΣ (Delta Sigma)

Namísto použití všeobecného DAC IC jsme začlenili nově vyvinutý diskrétní DAC TEAC ΔΣ (Delta Sigma) sestávající z diskrétních obvodů, které využívají FPGA zahrnující naše původní algoritmy. Analogové signály jsou na výstupu s vysokou kvalitou zvuku. Signály DSD se přenášejí tak, jak jsou, zatímco signály PCM se přenášejí po přechodu modulátorem ΔΣ a konverzi na 1bitové signály.

Můžeme říci, že dosažení tohoto širokého, dokonale čistého zvukového pole, které lze realizovat speciálně díky diskrétnímu designu, představuje TEAC vrchol svých zvukových cílů.

S diskrétním DAC TEAC ΔΣ je možné přehrávání 22,5 MHz DSD a 384 kHz/32-bit PCM.

Dvojitá mono struktura

Do celé jednotky jsme začlenili extravagantní dvojitou mono strukturu, od napájecího obvodu s nezávislými transformátory s levým a pravým toroidním jádrem až po sekci D/A převodníku a analogový výstupní stupeň.

Tato dvojitá modelová struktura, která má kompletní mono obvody pro každý ze dvou kanálů, zabraňuje interferenci mezi levým a pravým kanálem, což umožňuje realizaci bohatého hudebního výrazu, který reprodukuje smysl pro prostor a dimenzi.

Plně vyvážený převodník v každé fázi

Plně vyvážený přenos levého i pravého analogového výstupního signálu po D/A konverzi přes konečný výstupní stupeň výrazně přispívá ke zlepšení poměru signálu k šumu a zvýšení dynamického rozsahu. To přenáší signály v čistším stavu bez ztráty pocitu vzdušnosti, který mají zdroje zvuku s vysokým rozlišením.

Čtyři vysokokapacitní transformátory s toroidním jádrem

Kromě 2 toroidních transformátorů jádra pro nezávislé levé a pravé analogové signály se v síťovém modulu i v sekci digitálního řízení používají také samostatné transformátory toroidního jádra. Zejména stabilní elektřina je dodávána do síťového modulu, který vyžaduje pokročilé zpracování, posílením napájení pro sekci síťového modulu lineárním výkonem.

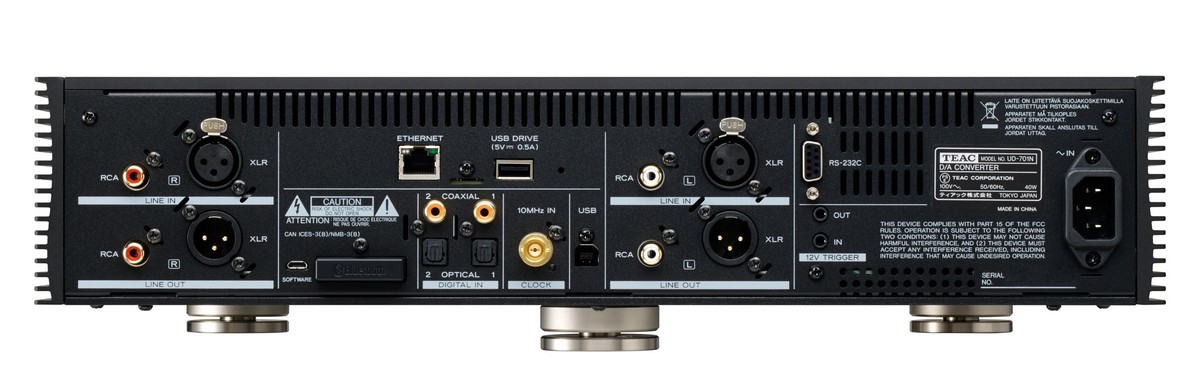

Funkce analogového předzesilovače se 2 linkovými vstupy přes RCA/XLR a 4 digitálními vstupy

Nejen jako USB DAC/síťový přehrávač, který využívá dvě sady koaxiálních a optických digitálních vstupů, UD-701N funguje také jako vysoce kvalitní analogový předzesilovač využíváním dalších analogových audio vstupů přes RCA a XLR konektory, které umožňují uživatelům připojit konvenční zdroje zvuku.

Náš TEAC-QVCS (Quad Volume Control System) je variabilní ovládání hlasitosti zesilovače se čtyřmi nezávislými obvody pro levý, pravý, kladný a záporný (L+, L−, R+ a R−). Jeho umístěním do trasy zvukového signálu je co nejkratší, čímž se předchází degradaci zvukových signálů způsobené jejich přetahováním přes signální vedení. Navíc, jelikož hlasitost lze nastavit v extrémně jemných 0,5 dB intervalech, můžete dosáhnout ideální hlasitosti pro audio systém nebo sluchátka, která používáte.

Vylepšené obvody se zvýšeným proudovým výstupem TEAC-HCLD2

Použili jsme obvody TEAC-HCLD2, které jsou vylepšenými verzemi našich obvodů se zvýšeným proudovým výstupem TEAC-HCLD (TEAC High Current Line Driver). Tyto zvyšují aktuální přenosové schopnosti, které jsou důležité v analogových výstupních obvodech. Každý kanál má pozitivní a negativní dvouokruhovou strukturu s diamantovými vyrovnávacími zesilovači, které mají vysoké proudové přenosové schopnosti používané jako řádkové budiče. Měnič je diferenciální pro symetrický výstup a paralelní pro nesymetrický výstup. Zvýšením schopnosti napájení proudem je možný přenos dynamiky audio signálů bez ztráty.

4-pinový XLR sluchátkový zesilovač, který lze přepínat mezi vyváženou a aktivní zemí

Ve vyhrazeném sluchátkovém zesilovači jsou použity celkem čtyři diamantové nárazníky, jeden v každém z levého, pravého, kladného a záporného obvodu, což umožňuje připojení symetrických sluchátek. Navíc, i při použití na jednom konci, paralelním napájením těchto zesilovačů mohou poskytnout silnější pohon než běžné sluchátkové zesilovače s jedním koncem. To umožňuje realizovat potenciál mnoha typů sluchátek, včetně sluchátek s vysokou impedancí 600 Ω.

Aktivní uzemnění je způsob pohonu založený na principech vyváženého zapojení, který se přibližuje k 0 V připojením konektoru COLD k zemi a násilným buzením uzemnění pomocí obvodu zesilovače. Nejenže lze realizovat ideálnější uzemnění než při použití obyčejného uzemnění, ale lze potlačit i vliv bzučícího hluku pocházejícího z napájení. Navíc snížením hladiny hluku můžeme očekávat prohloubení ticha, což umožní intimnější vnímání dýchání umělců a textury zvuků.

Plný dekodér MQA, který podporuje i digitální vstupy

MQA (Master Quality Authenticated) je vysoce kvalitní zvukový kodek, který umožňuje přehrávání na stejné úrovni kvality jako studiové mastery. UD-701N má dekodér MQA, který řídí D/A-konvertované průběhy s přesností 5 ms, aby bylo dosaženo analogových křivek, které jsou věrné originálním záznamům. Přehrávaný zvuk, který se lidskému uchu jeví jako originál, lze dosáhnout výrazným snížením „rozmazání zvuku“, ke kterému snadno dochází, když zvuky začnou náhle a jindy, kdy jsou rozdíly akustického tlaku extrémní.

Jelikož je součástí dodávky úplný dekodér, kromě přehrávání souborů a sítě lze dekódovat i data MQA z digitálních vstupů. Přehrávání MQA CD je možné připojením digitálního výstupu CD přehrávače k UD-701N.

Upconversion

Funkce upconversion využívá RDOT-NEO (Refined Digital Output Technology NEO) pro plynulé rozšíření PCM digitálních audio signálů a upkonvertování jejich vzorkovacích frekvencí 2, 4 nebo 8 krát (maximálně 384 kHz). RDOT, která používá analogickou interpolační metodu využívající logiku plynulosti, je technologie, která byla vyvinuta pro umožnění reprodukce a přehrávání frekvencí vyšších než 20 kHz, které jsou ztraceny digitálními signály 44,1 kHz/48 kHz. Na základě přečtených informací se mezi vzorky křivek generují analogická data, jejichž výsledkem jsou i data nad 20 kHz.

Bluetooth® přijímač podporuje LDAC, aptX™ HD a další přenosové formáty s vysokým rozlišením

Kromě kodeků LDAC™ a LHDC, které dokáží přenášet audio data s kvalitou, která se považuje za vysoké rozlišení (96 kHz/24-bit), podporuje také Qualcomm® aptX™ HD, který je schopen přenosu 48 kHz/24-bit. Podporovány jsou samozřejmě také oblíbené kodeky AAC, Qualcomm® aptX™ a SBC, takže si můžete snadno vychutnat vysoce kvalitní bezdrátové přehrávání ze smartphonů a digitálních audio přehrávačů.

Podpora populárních a pohodlných síťových funkcí včetně OpenHome a Roon Ready

Běžné ovládací aplikace, které podporují OpenHome, lze použít s UD-701N, který také podporuje tuto platformu. Kromě toho lze seznamy skladeb na UD-701N spravovat pomocí TEAC HR Streamer a dalších ovládacích aplikací, které podporují OpenHome. Podporováno je i přehrávání bez mezer.

Díky podpoře Roon Ready lze neomezeně využívat funkce poskytované RAAT (Roon Advanced Audio Transport), včetně vysoce kvalitního přehrávání zvuku, jednoduchého a pohodlného ovládání pomocí aplikací a synchronizovaného přehrávání ve více místnostech.

* Podpora pro Roon Ready bude přidána v aktualizaci firmwaru, která bude k dispozici po vydání produktu.

Spotify Connect, Tidal, Qobuz a TuneIn (internetové rádio)

Spolu se službou Spotify Connect tento model podporuje také služby Tidal a Qobuz, což jsou předplacené služby streamování hudby, které umožňují poslech nahrávek v bezztrátové kvalitě CD (44,1 kHz/16 bitů).

* Tidal Connect bude přidán v aktualizaci firmwaru, která bude k dispozici po vydání produktu.

Technologie Bulk Pet USB přenosu umožňuje stabilní přenos dat

Při přenosu velkého množství digitálních dat USB kabelem ze zdrojů zvuku s vysokým rozlišením vznikají velké nesrovnalosti ve zpracovatelském zatížení odesílajícího počítače i přijímajícího USB DAC a mohou se vyskytnout výpadky zvuku a jiné problémy. Při použití technologie přenosu Bulk Pet USB se však stejné množství údajů přenáší stabilní rychlostí, čímž se vyrovnává zpracovatelská zátěž na obou stranách a zajišťuje se stabilní přenos dat. Jelikož změny v podmínkách zatížení počítače mohou také ovlivnit kvalitu zvuku, můžete si vybrat ze čtyř předvolených režimů přenosu a vybrat si preferovanou kvalitu zvuku.

Designové prvky zabraňující vibracím

Plovoucí konstrukce se používá k udržení transformátorů, které mohou snadno způsobit vibrace, izolované od spodního panelu. Délky všech bočních žeber, které slouží k rozptyl tepla, byly také upraveny tak, aby se zabránilo vibracím sympatiku.

Kromě použití minimálního počtu šroubů pro připevnění desky plošných spojů se k důkladnému potlačení vibrací, které ovlivňují kvalitu zvuku, používají originální nožičky TEAC, které využívají nový mechanismus k zajištění hry tam, kde se dotýkají spodního panelu.

TEAC HR Audio Player, který podporuje přehrávání 22,5 MHz DSD s Windows i Mac, pro free

Tento volný software může být použit k snadnému přehrávání 22.5Mhz DSD a 384kHz/32-bit PCM, který představuje další generaci vysokofrekvenčních audio zdrojů, z Windows a Macintosh počítačů. Být jednoduše zahájit software a vybírat UD-701N připojené k USB kabelu, digitální audio data mohou být převedena na kompatibilní s optimálními požadavky.

Zvláště tento software je navržen pro použití s tímto modelem, není potřebný k úmyslu při potížích, že se otevírá prohlídka s nastavením USB audio, včetně „no zvuk při výstupu, jen když je USB DAC rozpoznáno“ a „zvuk bude down-converted when it je výstup.”

TEAC HR Streamer, který podporuje vysoké rozlišení playback z chytrých telefonů a tabletů, poskytován zdarma

Připravili jsme Teac HR Streamer; a síťová kontrola aplikace našeho vlastního designu, který podporuje Open Home. Díky tomu, že knihovny načítají data artworků a hudebních tagů z dat skladeb již uložených na NAS, jsou možné intuitivní a rychlé operace výběru skladeb. Kromě toho, že můžete vybírat stopy a přidat je k playlists jako jste, přejíždíte volně mezi cloudovými službami a místními sítěmi, včetně audio souborů, které jsou uloženy na NAS a USB flash disky, jako dobře FLAC a MQA zdroje na Tidal a Qobuz. TEAC HR Streamer může být použit na iOS a Android zařízení.

Vlastnosti na první pohled

• Nově vyvinutý diskrétní DAC TEAC ΔΣ (Delta Sigma)
• Duální mono, plně vyvážená obvodová struktura zajišťuje vynikající oddělení kanálů
• Přehrávání 22,5MHz DSD a 384kHz/32bit PCM je možné jako USB DAC a síťový přehrávač
• Funkce předzesilovače se čtyřmi digitálními vstupy a dvěma páry linkových RCA/XLR vstupů
• 4pinový XLR sluchátkový zesilovač, který lze přepínat mezi vyváženou a aktivní zemí
• Plná funkce dekodéru MQA, která také podporuje digitální vstupy CD přehrávače
• Upkonverze na 2/4/8× vzorkovací frekvence pomocí RDOT-NEO
• Bluetooth® přijímač podporuje LDAC, aptX™ HD a další kodeky s vysokým rozlišením
• Vyhovuje standardům OpenHome a podporuje Roon Ready
• Podporuje Spotify Connect, Tidal, Qobuz, TuneIn (internetové rádio)
• Unikátní obvody se zvýšeným proudovým výstupem TEAC-HCLD2
• Analogové obvody předzesilovače s vysokým rozlišením pomocí TEAC-QVCS

Zahrnuté příslušenství

• Napájecí kabel
• Dálkové ovládání
• AAA baterie 2x
• Návod k obsluze
