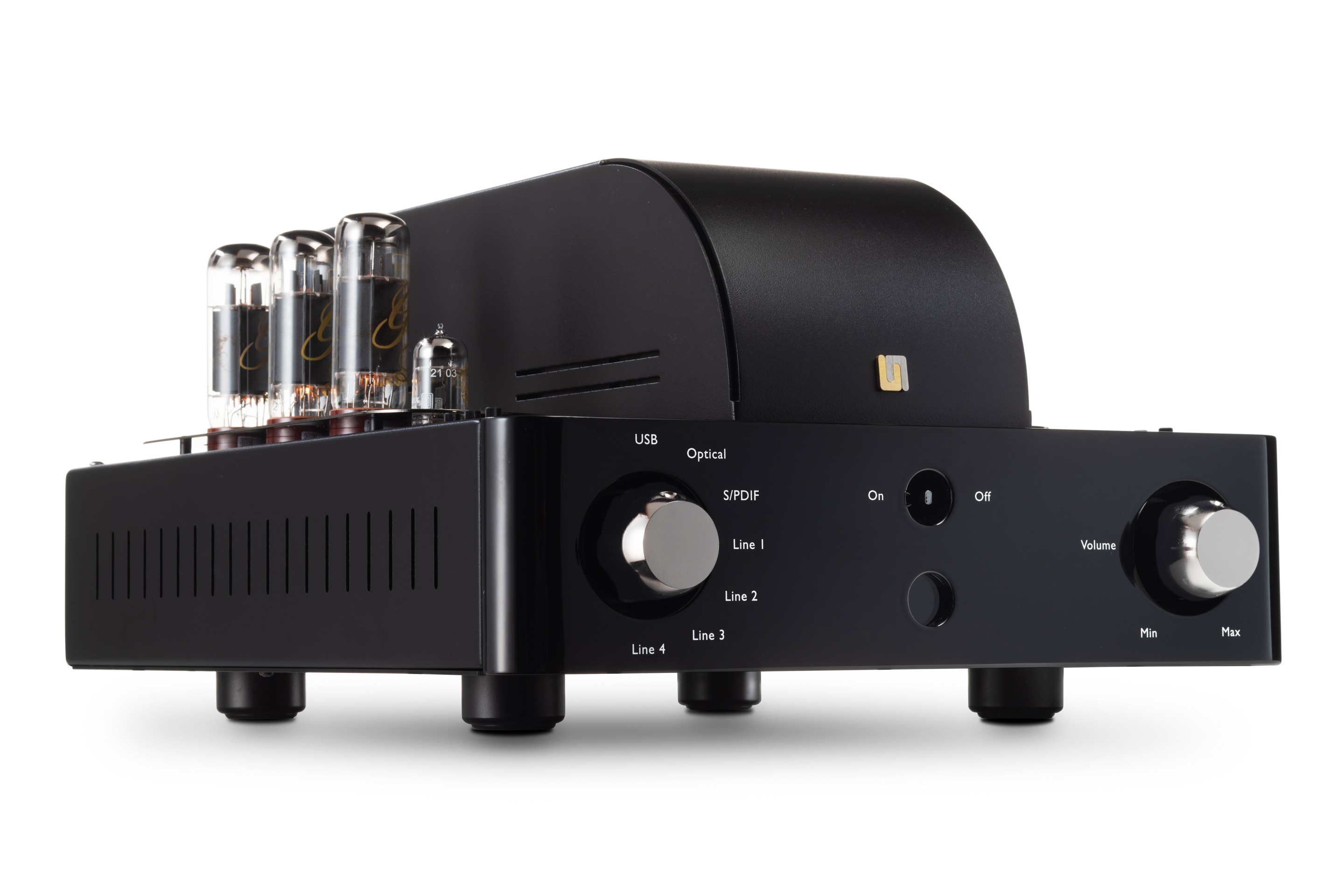

Unison Research S6 Black Edition – elektronkový integrovaný zesilovač
Elektronkový zesilovač 40 W v čisté třídě A se 6× KT77 Gold Lion a digitálními vstupy USB, S/PDIF a Toslink.
Popis
Black Edition • 6× KT77 Gold Lion • Pure Class A • Made in Italy
Unison Research S6 Black Edition
S6 Black Edition představuje výrazně přepracovanou evoluci jednoho z nejznámějších elektronkových zesilovačů Unison Research. Výkon vzrostl na 40 W při 6 Ω, koncový stupeň používá šest elektronek KT77 Gold Lion a vstupní sekce dvojici ECC83 Gold Lion. Čistá třída A, paralelní zapojení tří KT77 na kanál, nový způsob polarizace a revidovaná signálová cesta vytvářejí základ zesilovače určeného pro náročné stereo systémy.
S6 posunutý dále ve verzi Black Edition
Unison Research u Black Edition nevytvořil pouze nový barevný variant. Revidoval signálovou cestu i řízení napájení a zvýšil výkon oproti standardnímu S6 na 40 W.

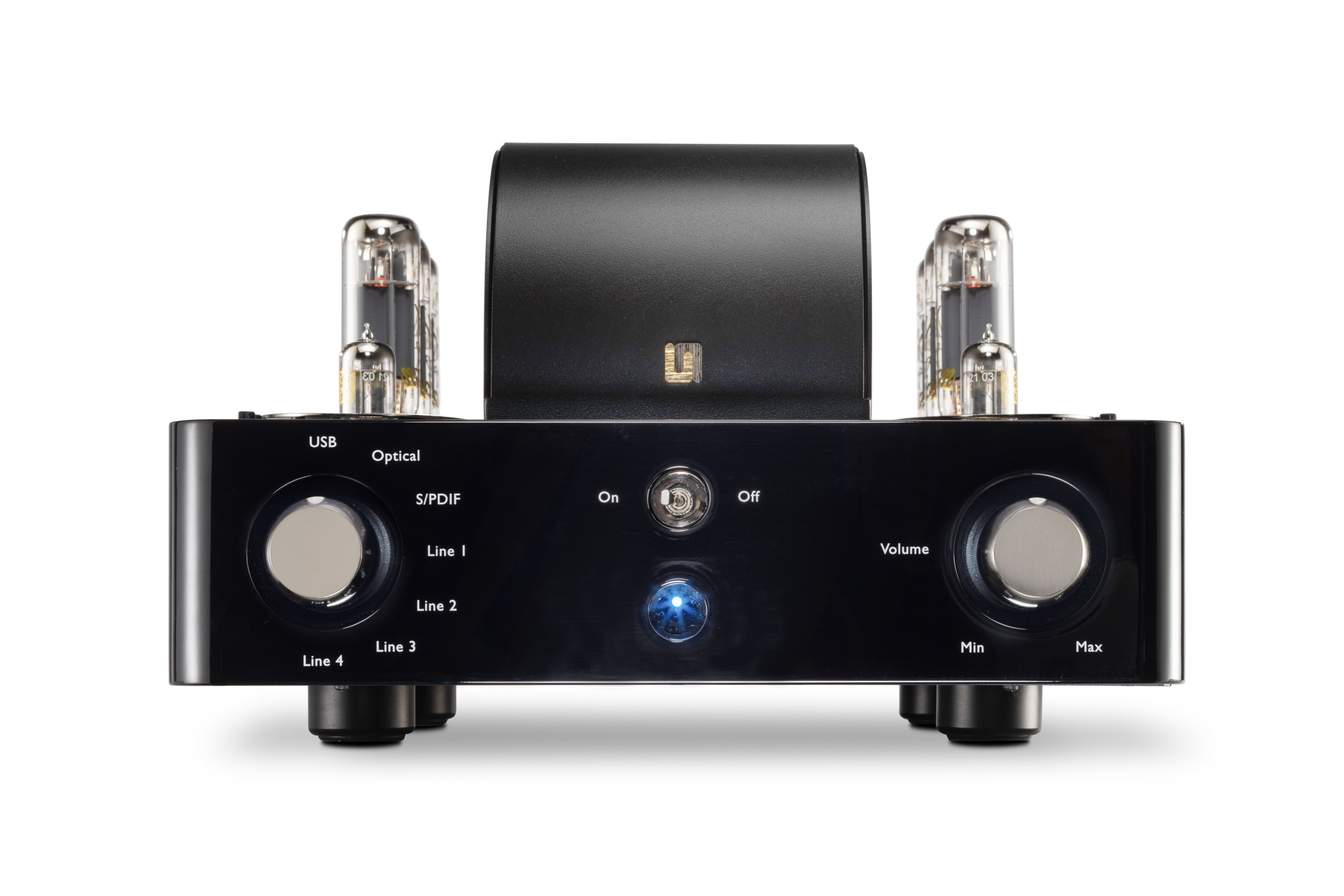

Přední část si zachovává charakteristickou italskou estetiku značky – kombinaci masivní kovové konstrukce, dřevěných prvků a jednoduchého ovládání.
Šest KT77 Gold Lion v čisté třídě A
Koncový stupeň používá tři výkonové elektronky KT77 Gold Lion paralelně pro každý kanál, celkem tedy šest KT77. Pracují v čisté třídě A a v ultralineárním zapojení s 20% odbočkou.
Každá výkonová elektronka má individuálně nastavitelný bias, takže lze pracovní bod nastavovat samostatně pro jednotlivé KT77.
40 W – o 15 % více než standardní S6
Přepracovaný koncový stupeň zvýšil výkon na 40 W při zátěži 6 Ω. Unison Research přitom zachoval koncepci paralelního elektronkového výkonového stupně a čistou třídu A.
3× KT77 na kanál
Každý kanál používá tři paralelně pracující KT77 Gold Lion.
2× ECC83 Gold Lion
Dvojice signálových elektronek tvoří vstupní a budicí část zesilovače.
40 W / 6 Ω
Výrobce uvádí výkon 40 W při zátěži 6 Ω.
Pure Class A
Koncový stupeň pracuje v čisté třídě A v ultralineární konfiguraci.
Elektronková architektura jako technická i vizuální součást

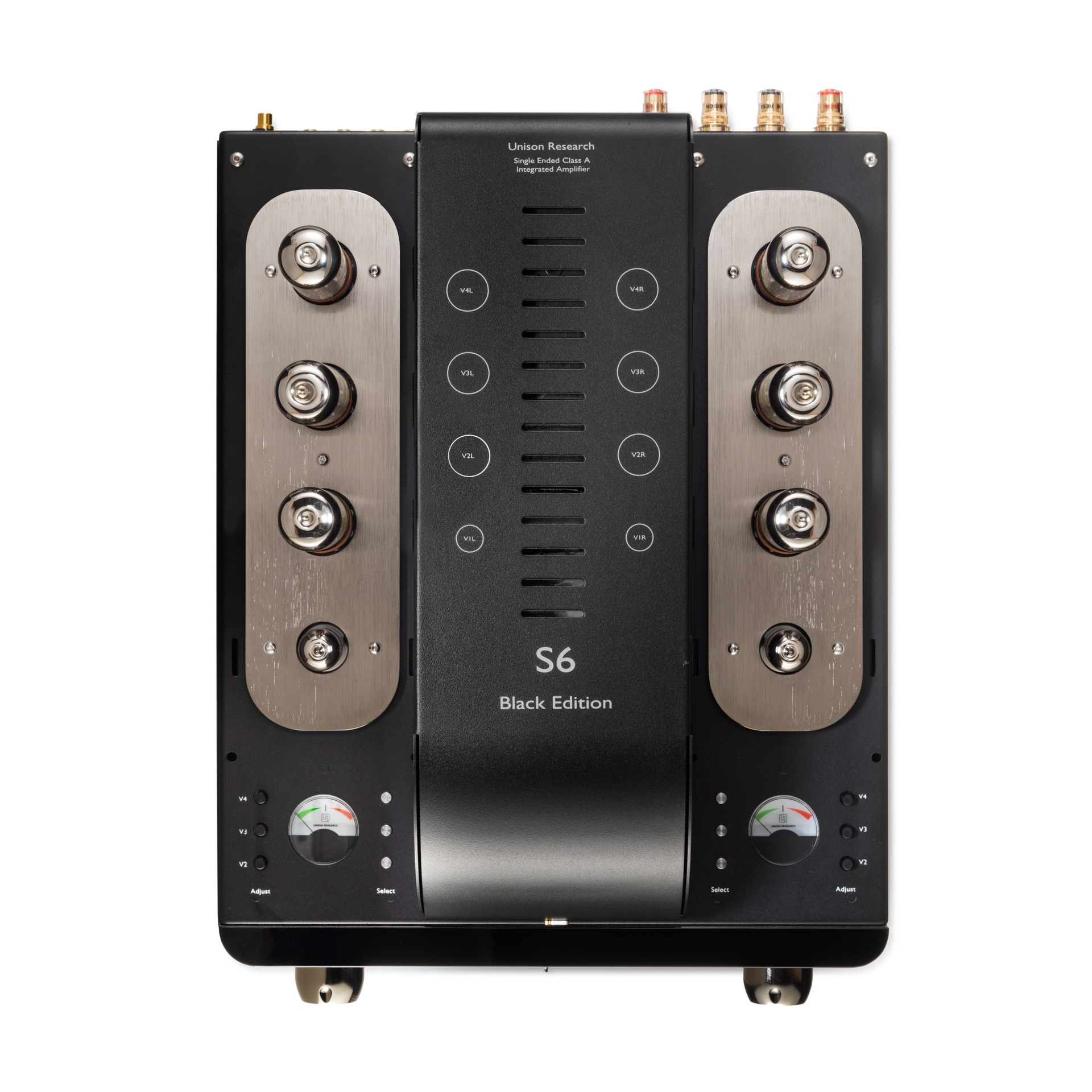

Pohled shora ukazuje typickou architekturu S6: dvě menší ECC83 a šest výrazných výkonových KT77 uspořádaných před kryty transformátorů. Elektronky zde nejsou ukryty uvnitř šasi, ale tvoří přirozenou součást vzhledu přístroje.
Masivní konstrukce má rozměry 35 × 49 × 22 cm a hmotnost 25 kg.
CCL – Cathode Capacitor Less
Black Edition používá technologii Cathode Capacitor Less. Polarizace výkonových elektronek byla přepracována tak, aby bylo možné odstranit katodový kondenzátor a katodový rezistor používaný v tradičním auto-bias řešení.
Bias je místo toho nastavitelný samostatně pro každou výkonovou elektronku. Jde o jednu z hlavních technických změn proti předchozí generaci S6.
Čtyři analogové a tři digitální vstupy
S6 Black Edition zůstává plnohodnotným analogovým zesilovačem, nová generace Black Edition však přidává digitální konektivitu přímo do přístroje.

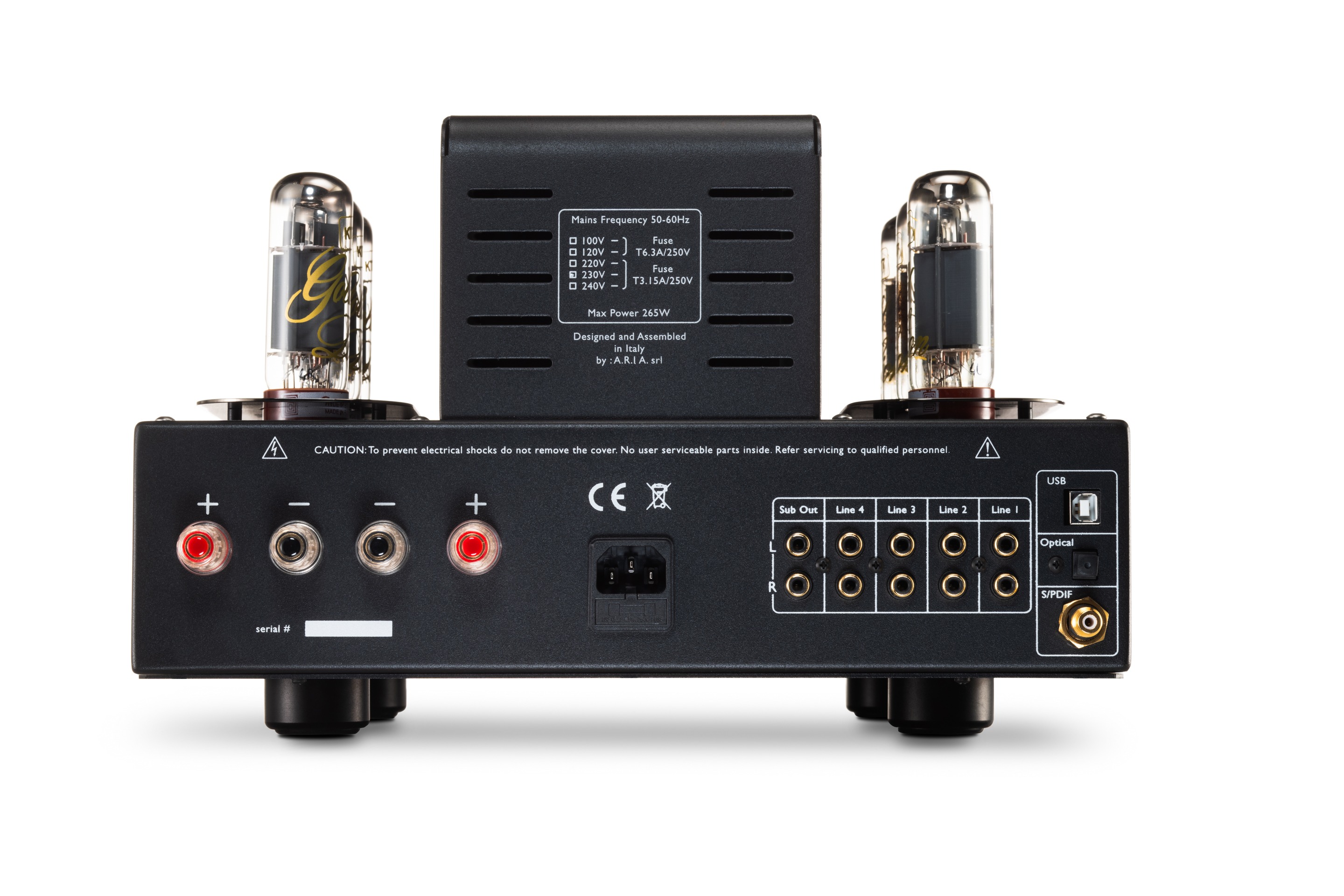

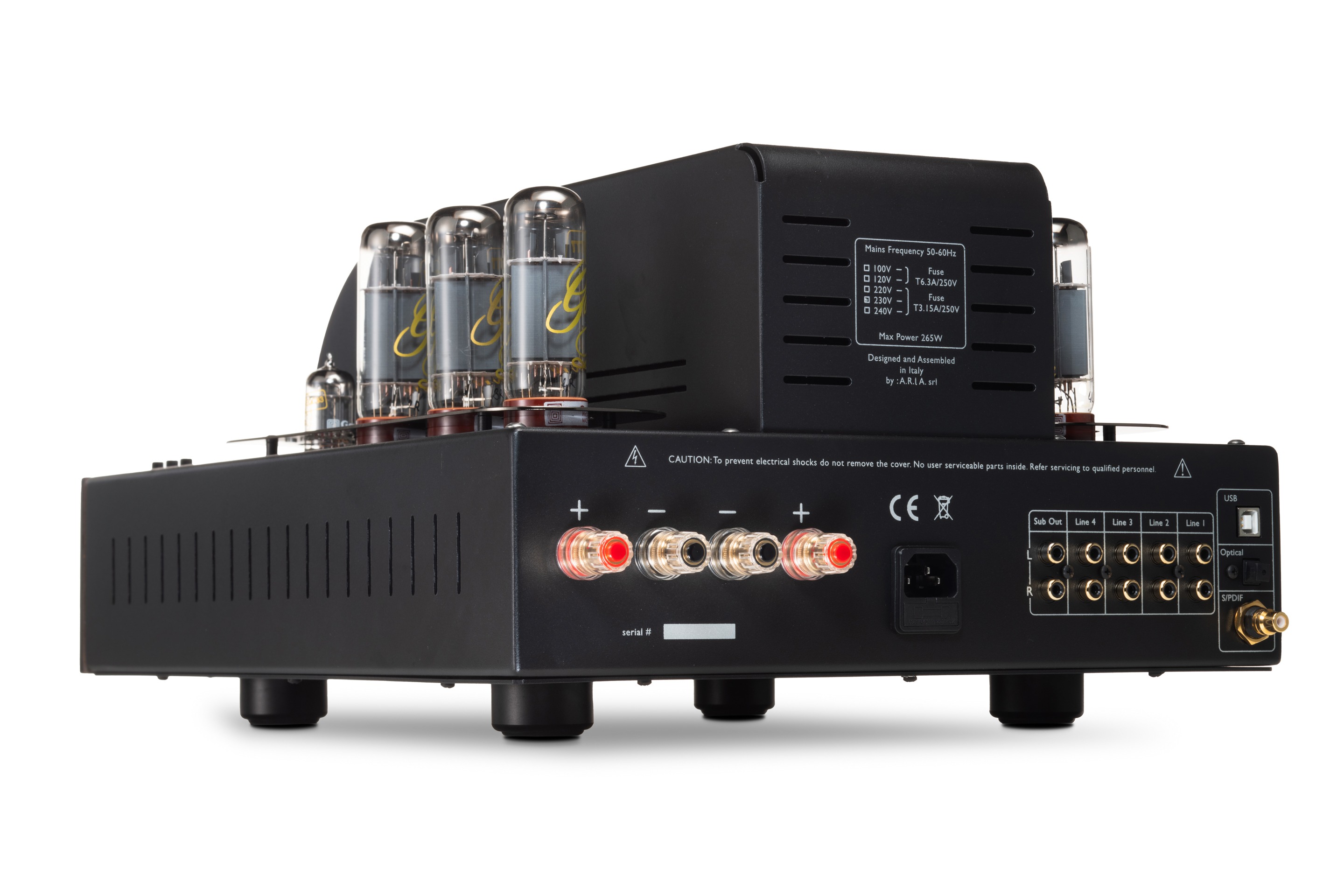

K dispozici jsou čtyři linkové RCA vstupy, USB, koaxiální S/PDIF a optický Toslink. Výstupní sekce nabízí také stereo RCA výstup pro aktivní subwoofer.
Relay Input Selector s Return GND Technology
Přepracovaný vstupní selektor využívá reléové přepínání a technologii Return GND odvozenou od vyšších modelů Unison Research. Výrobce věnoval zvýšenou pozornost také zemním cestám a oddělení levého a pravého kanálu.
Reléové přepínání
Výběr vstupu je realizován pomocí relé v signálové cestě.
Return GND
Technologie návratu země je součástí přepracovaného systému vstupního selektoru.
Oddělení kanálů
Konstrukce klade důraz na separaci levého a pravého signálového kanálu.
Koaxiální vedení
Výrobce uvádí použití kvalitních koaxiálních kabelů tam, kde je to v signálové cestě možné.
Black Edition vznikla dalším vývojem původního S6
S6 patří k modelům, které Unison Research průběžně vyvíjel během více generací. U Black Edition výrobce navázal na původní architekturu a soustředil se na konkrétní změny v polarizaci, signálové trase, napájení a vstupním selektoru.
Výsledkem není pouze změna elektronek z EL34 na KT77, ale komplexnější revize elektroniky celého zesilovače.
Elektronkový zesilovač pro prémiové stereo
Výkon 40 W v čisté třídě A rozšiřuje možnosti párování S6 Black Edition s reprosoustavami oproti menším elektronkovým modelům. Při výběru reprosoustav je přesto vhodné zohlednit jejich citlivost a impedanční průběh.
Digitální vstupy navíc umožňují vytvořit modernější sestavu bez nutnosti samostatného externího D/A převodníku.
Technické parametry
Technické údaje Unison Research S6 Black Edition podle výrobce.
Zesilovač
TypElektronkový integrovaný stereo zesilovač
Výstupní výkon40 W při 6 Ω
Signálové elektronky2× ECC83 Gold Lion
Výkonové elektronky6× KT77 Gold Lion
Zapojení výkonových elektronek3× KT77 paralelně na kanál
Pracovní třídaPure Class A
KonfiguraceUltralinear, odbočka 20 %
BiasIndividuálně nastavitelný pro každou KT77
TechnologieCCL – Cathode Capacitor Less
Šířka pásma (-1 dB)15 Hz – 30 kHz
Připojení
Analogové vstupy4× Line RCA
USB1× digitální vstup
S/PDIF1× digitální vstup
Toslink1× optický digitální vstup
Výstup1× stereo subwoofer RCA
Řízení signálu
Výběr vstupůRelay Input Selector
Technologie selektoruReturn GND Technology
Rozměry
Š × H × V35 × 49 × 22 cm
Hmotnost25 kg
