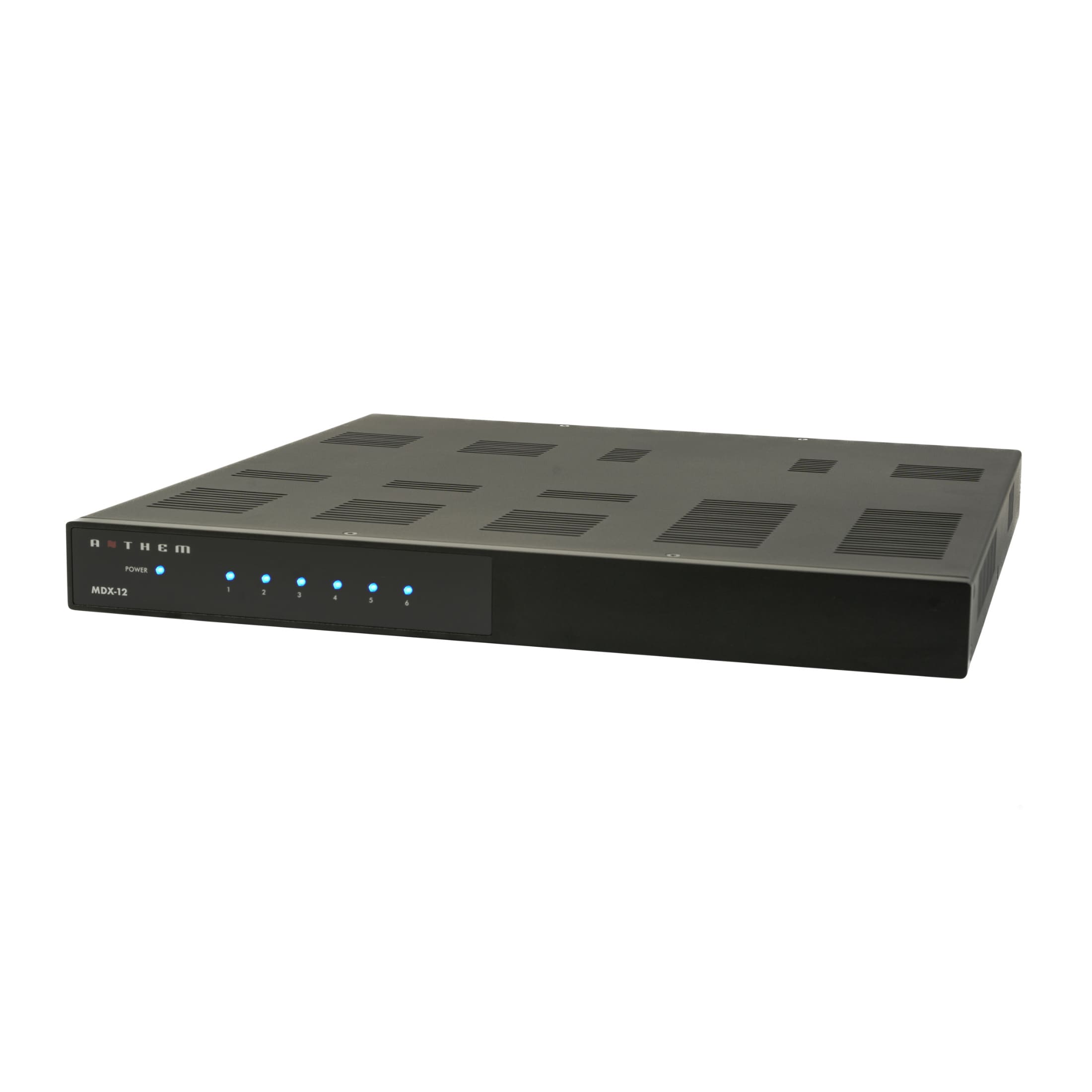

Anthem MDX-12 – 12kanálový zónový zesilovač Černá
MDX-12 – 12kanálový zesilovač pro 6 stereo zón, 12 × 75 W/8 Ω, přemostění 280 W, 1U rack a vestavěné ochrany.
Popis
Anthem • MDX Series • Distributed Audio

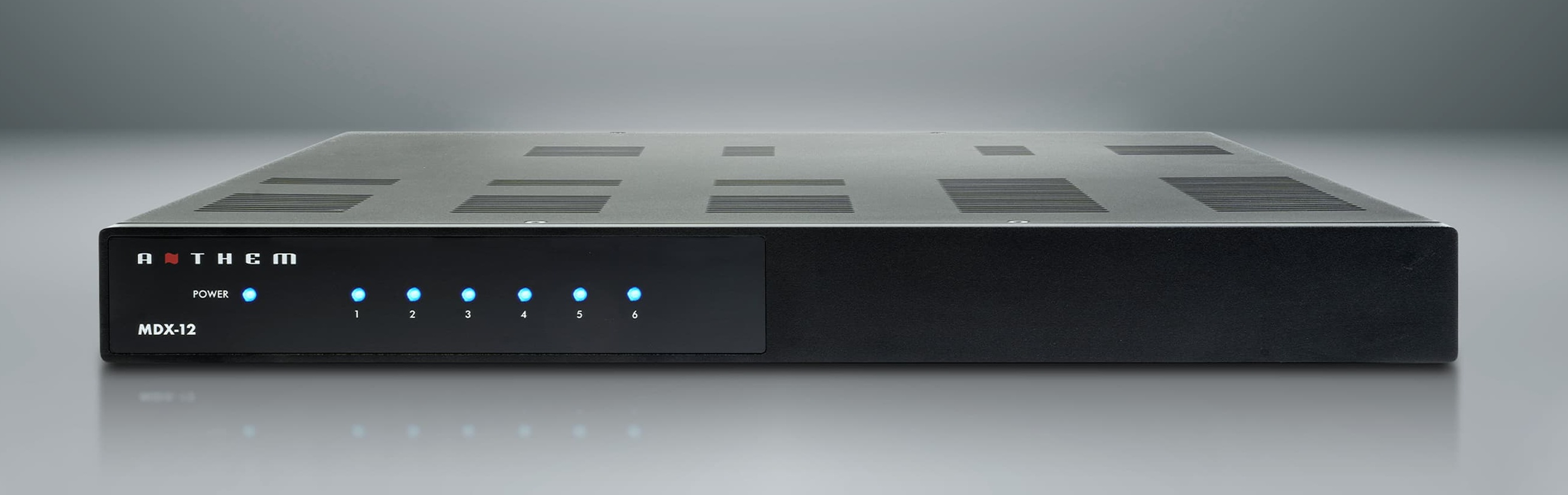

MDX-12 – výkonný zvuk pro celý dům
Anthem MDX-12 je profesionální dvanáctikanálový výkonový zesilovač určený pro kvalitní ozvučení více místností. V kompaktním 1U šasi nabízí až šest samostatných stereo zón, vysoký výkon, jednoduché fyzické nastavení a účinné ochranné mechanismy pro spolehlivý každodenní provoz.
Zesilovač poskytuje výkon 75 W na kanál při impedanci 8 Ω nebo 150 W při 4 Ω. Pro náročnější reproduktorové sestavy je dostupný můstkový režim, který podle výrobce dosahuje až 280 W na přemostěný výstup při 8 Ω. Jmenovité výkonové hodnoty jsou specifikovány při zatížení dvou kanálů.
Šest samostatných stereo RCA vstupů umožňuje připojení zdrojů pro jednotlivé zóny. Další dva sdílené stereo vstupy BUSS 7 a 8 lze volitelně přiřadit ke kterékoliv zóně. Tak lze jednoduše distribuovat společný hudební program do více místností.
MDX-12 se soustředí na čisté a spolehlivé zesílení. Neobsahuje vlastní síťový streamer, digitální vstupy, vnitřní audio matici ani kalibraci ARC Genesis. Je proto vhodný zejména pro sestavy, ve kterých zdroje hudby a případné centrální řízení zajišťují samostatné komponenty.
Vysoce účinný napájecí zdroj s kapacitou až 1 000 W, aktivní ventilátorové chlazení, možnost automatického zapnutí podle signálu a integrované ochrany dělají z MDX-12 praktické řešení pro rodinné domy, komerční prostory i doplnění výkonových kanálů domácího kina.
Flexibilní ozvučení od šesti zón až po rozsáhlejší instalace
Dvanáct výkonových kanálů umožňuje zapojit až šest párů pasivních reproduktorů. Obývací pokoj, kuchyně, jídelna, pracovna i další místnosti tak mohou mít vlastní zesílení a samostatné nastavení výstupní úrovně.
Při rozšiřování systému lze použít více jednotek MDX-12. Dva sdílené stereo RCA vstupy mají také odpovídající průchozí RCA výstupy, které usnadňují distribuci společného analogového zdroje do dalších zesilovačů bez externího rozdělovače signálu.
Výběr zdroje a zesílení se nastavují fyzickými ovládacími prvky na zadním panelu jednotlivých zón. Nezávislé zónové vstupy lze přepínat na společný vstup BUSS 7 nebo BUSS 8.
MDX-12 je také vhodný k doplnění výkonových kanálů domácího kina, například při ozvučení dalších místností nebo při použití externího AV procesoru s potřebnými analogovými výstupy.

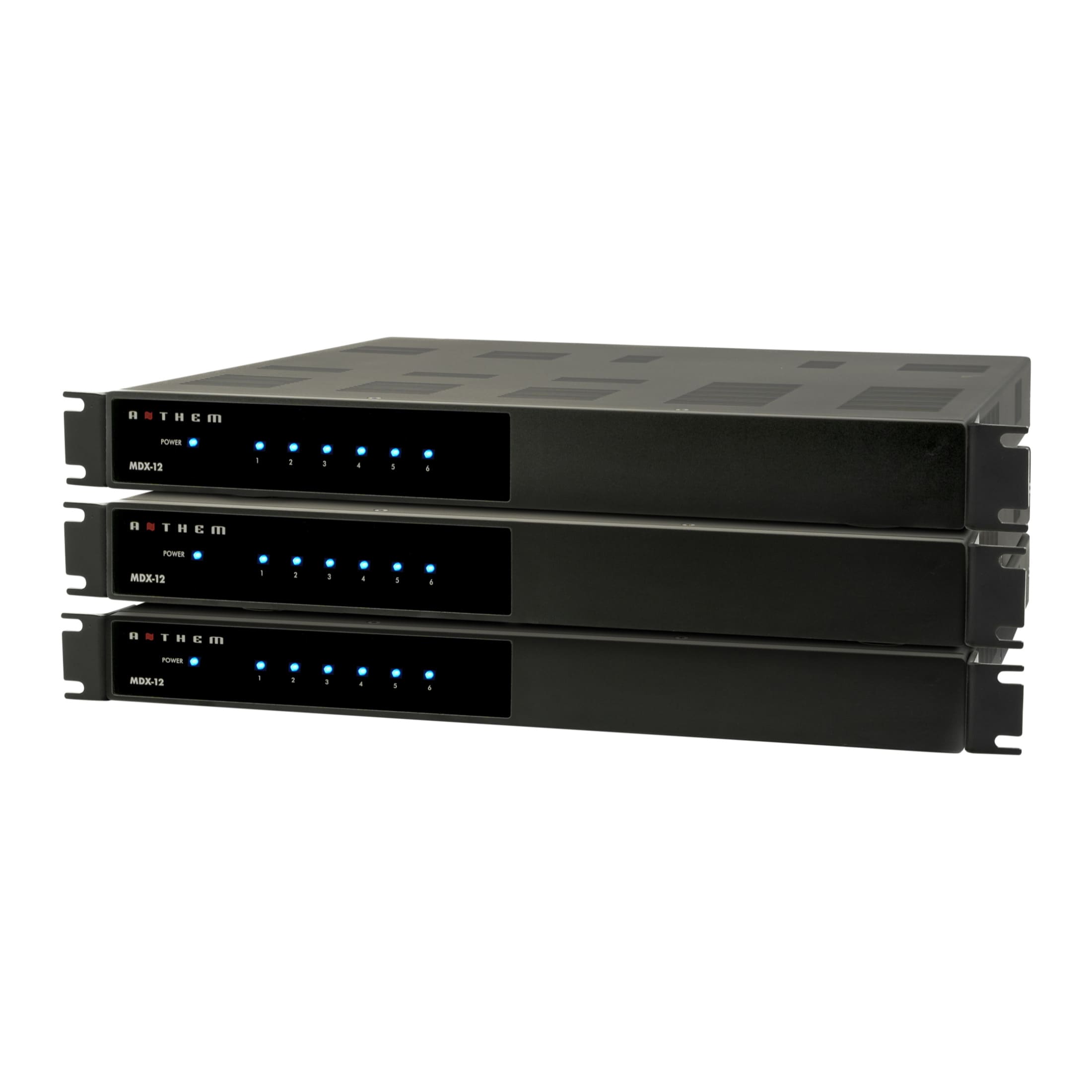

Fotografie tří jednotek představuje možnost rozšíření systému, nikoliv doporučení pokládat zesilovače přímo na sebe bez prostoru pro proudění vzduchu. Při skutečné instalaci je nutné zajistit odpovídající chlazení.

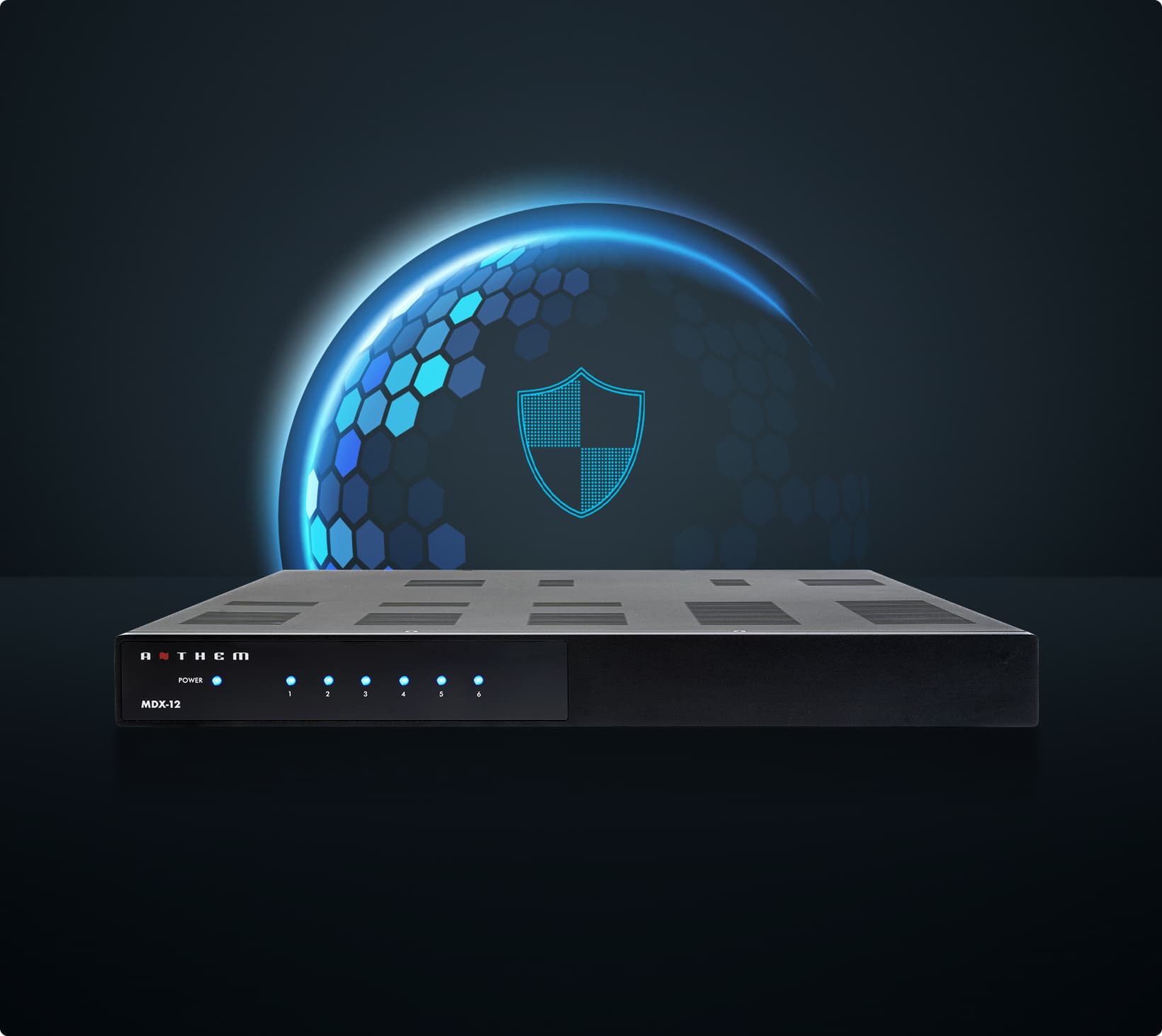

Built-in Protections for Reliable Performance
Vestavěné ochrany pro spolehlivý provoz
Anthem MDX-12 je konstruován pro stabilní fungování v rozsáhlých audio systémech. Používá integrované zesilovací čipy s vestavěnými ochrannými obvody, které sledují nežádoucí hodnoty proudu, teploty a napětí.
Několik teplotních senzorů monitoruje stav elektroniky a pomáhá předcházet poškození při nadměrné tepelné zátěži. Zesilovač využívá také ventilátorové chlazení, které napomáhá odvádění tepla při intenzivním provozu.

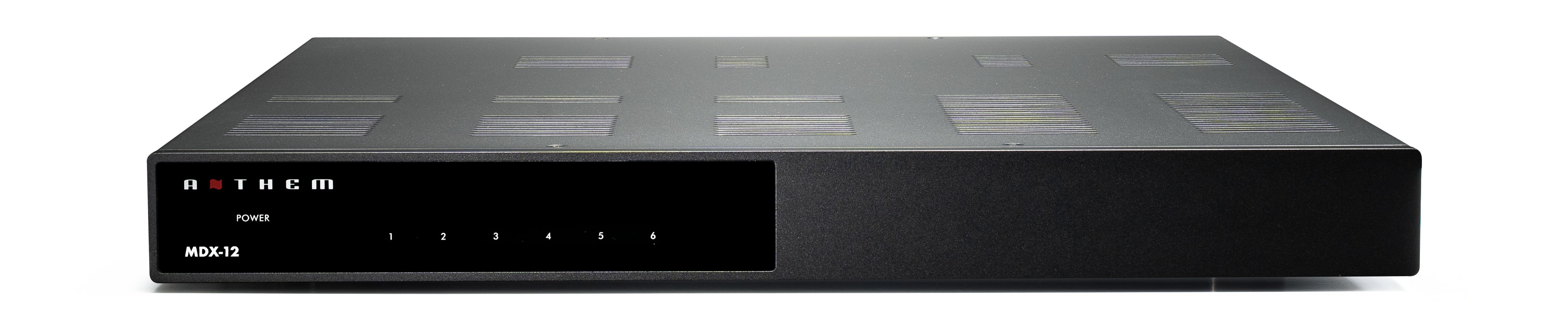

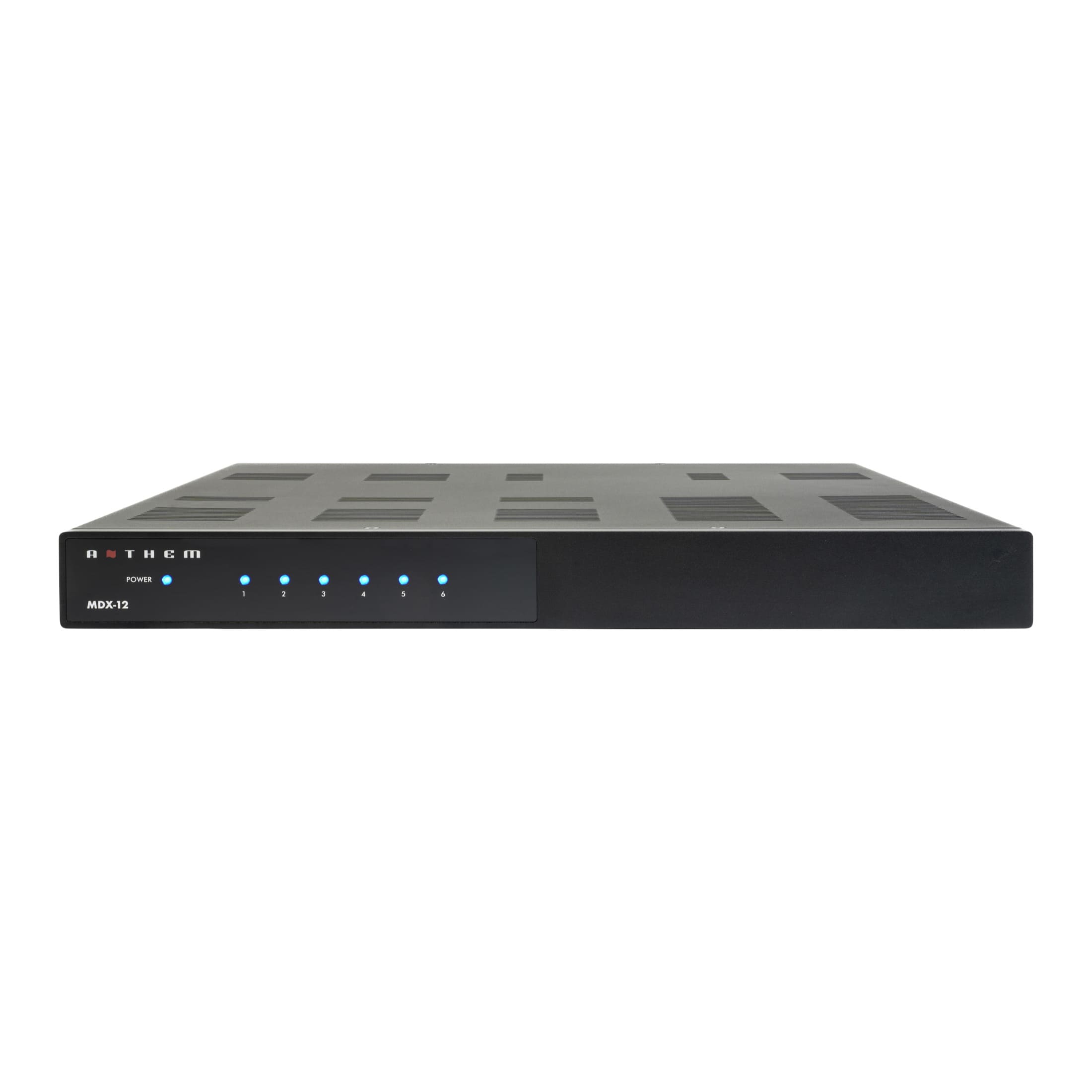

Indikátory na předním panelu upozorňují na provozní stav zón, limitaci signálu či poruchové podmínky. V případě některých chyb se může vypnout pouze dotčená zóna, zatímco ostatní pokračují v přehrávání. Po obnovení normálních podmínek se provoz může automaticky obnovit.
Ochranné obvody nenahrazují správný výběr reproduktorů, dodržení doporučené zátěže a dostatečnou ventilaci v racku. MDX-12 je nutné provozovat podle požadavků výrobce.
Jedná se o vestavěné ochrany popsané výrobcem. Samostatná specifikace Advanced Load Monitoring (ALM) není pro tento model jednoznačně potvrzena.

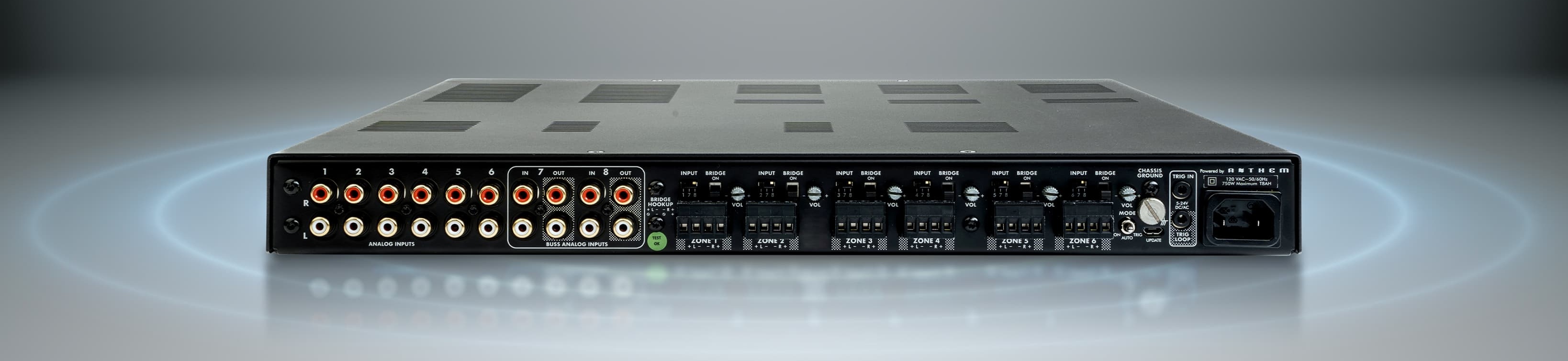

Zadní panel – jednoduché a promyšlené ovládání šesti zón

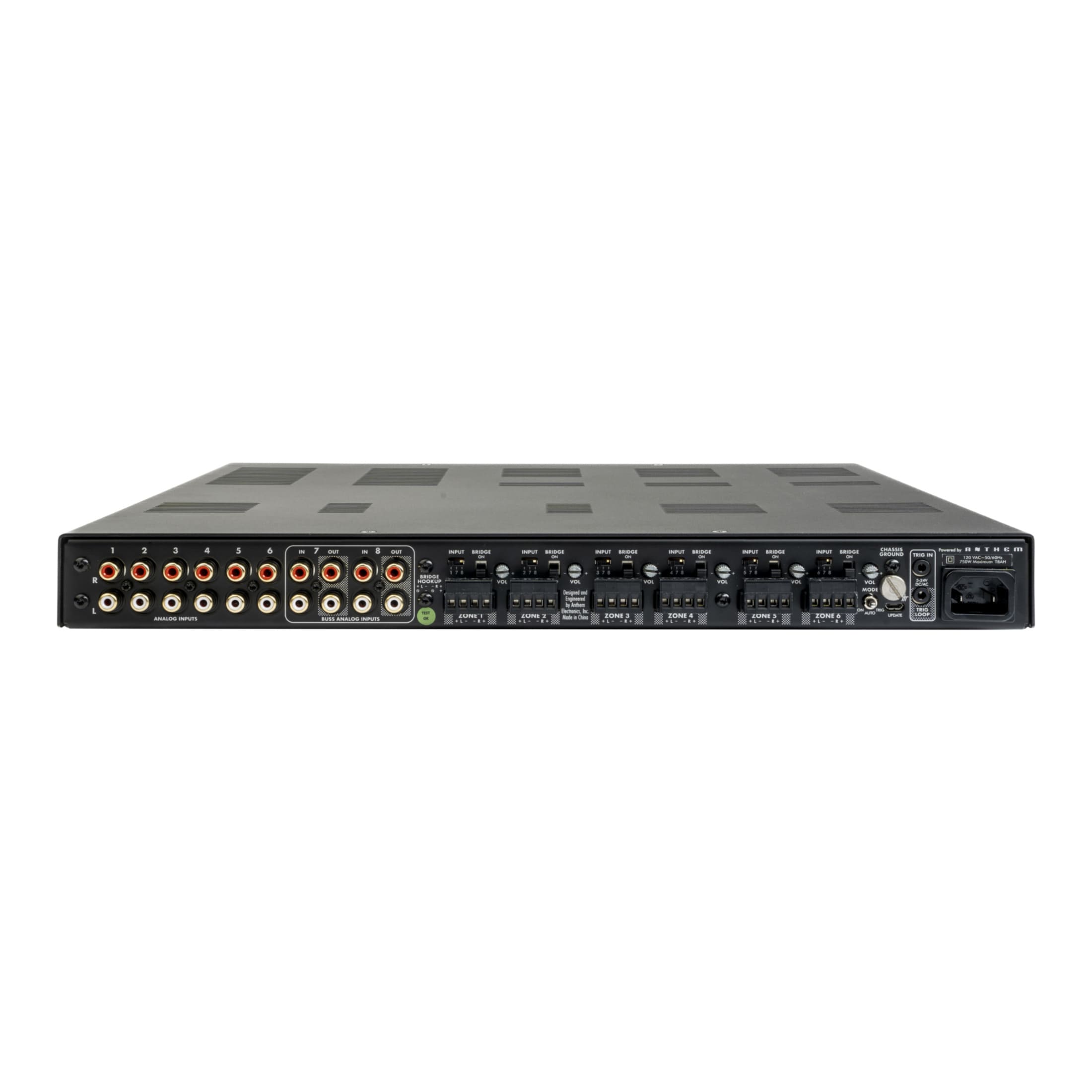

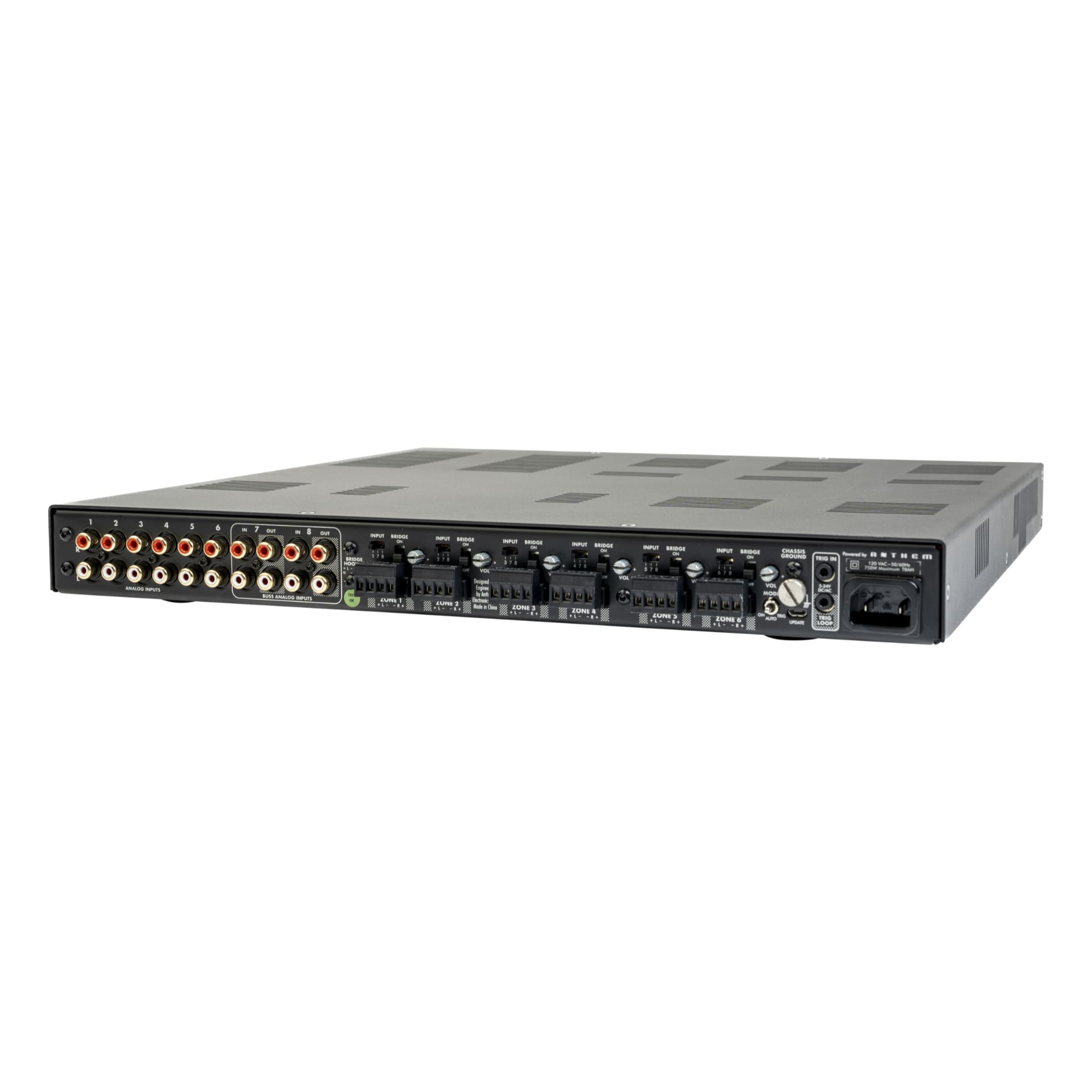

Zadní panel MDX-12 obsahuje šest samostatných stereo RCA vstupů, jeden pro každou zónu, a dva sdílené stereo vstupy označené BUSS ANALOG INPUTS 7 a 8. Každá zóna může podle polohy mechanického přepínače využívat svůj vlastní zdroj nebo některý ze dvou společných vstupů.
Dva průchozí stereo RCA výstupy jsou přiřazeny ke globálním vstupům 7 a 8. Umožňují poslat stejný analogový signál do dalších zařízení bez použití externích rozdvojek. Nejedná se o regulované předzesilovací výstupy jednotlivých zón.
Pro připojení pasivních reproduktorů slouží šest odnímatelných čtyřpólových svorkovnic typu Euroblock, z nichž každá obsluhuje levý a pravý kanál jedné zóny. Podporovány jsou vodiče do velikosti 12 AWG.
Každá zóna má vlastní ovladač vstupního zesílení a přepínač stereo nebo Bridge režimu. Při přemostění dvojice kanálů se používá pravý audio vstup a jeden reproduktor připojený na předepsané svorky L− a R+. Na takto zapojené zóně již nelze nezávisle napájet dva stereo reproduktory.
Třípolohový přepínač napájecího režimu umožňuje trvalé zapnutí ON, automatické spouštění AUTO podle vstupního signálu nebo řízení externím triggerem TRIG. Trigger vstup přijímá řídicí napětí 5–24 V AC/DC; průchozí trigger výstup předává řídicí signál dále.
Při nastavení AUTO se zesilovač aktivuje při detekci signálu a příslušná zóna se vypne přibližně 20 minut po jeho vymizení. K dispozici je také servisní Micro-USB konektor, který není určen k přehrávání hudby.
MDX-12 nemá HDMI, optické ani koaxiální digitální audio vstupy, subwooferové RCA výstupy, Ethernet nebo RS-232. Připojení a řízení se liší od modelů MDX-8 a MDX-16.
Kompaktní rackové provedení 1U

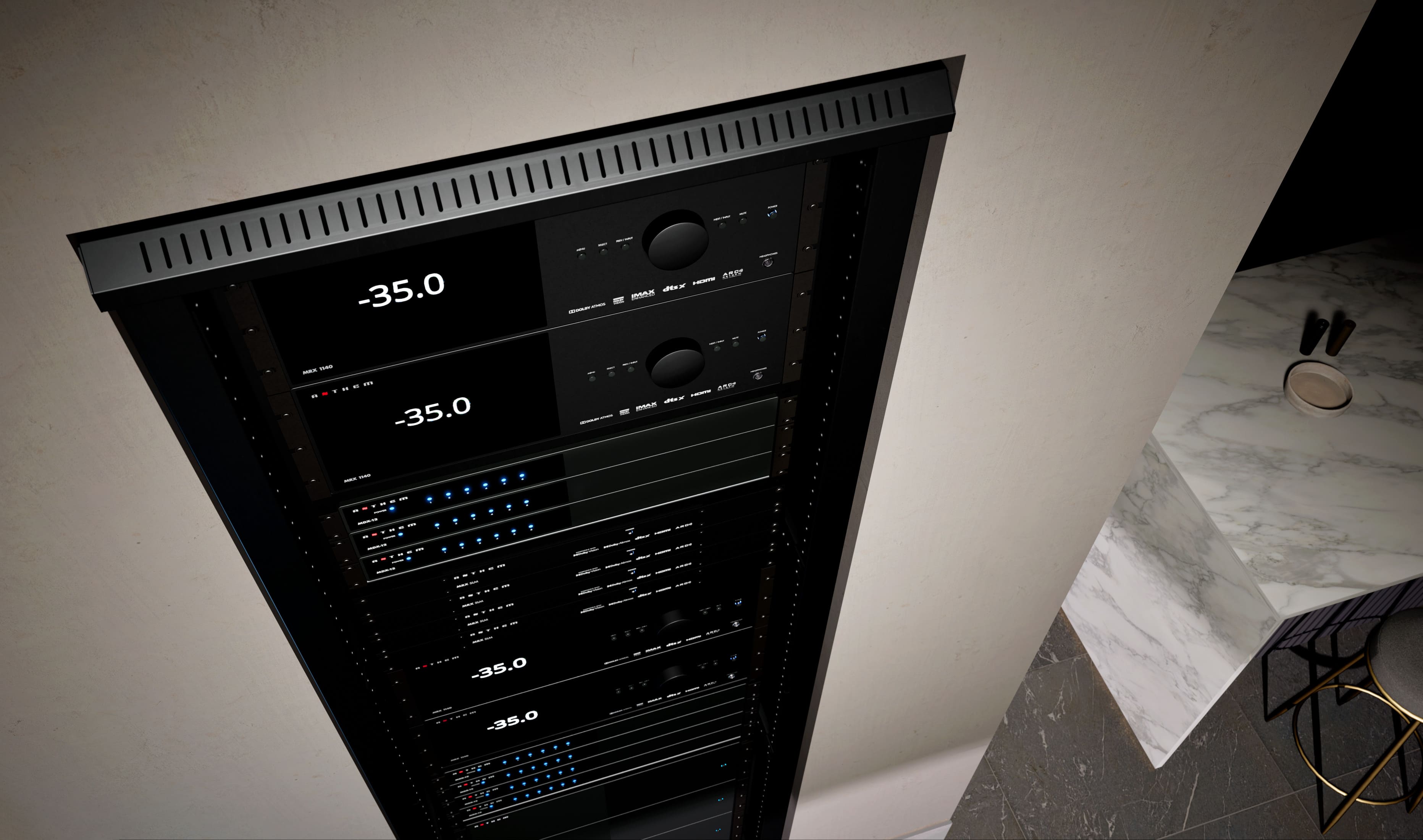

MDX-12 dosahuje vysokého počtu zesilovacích kanálů v šasi s výškou pouhých 1U. Ve standardním 19palcovém racku tak šetří prostor pro přehrávače, síťové prvky a další techniku.
Při použití rackových úchytů a bez nožiček má rozměry 48,26 × 4,45 × 43,18 cm (Š × V × H). Ve volně stojícím provedení s nožičkami a bez rackových úchytů měří 43,18 × 5,49 × 43,18 cm. Hmotnost je přibližně 7,5 kg.
Chlazení zajišťují vnitřní ventilátory. I přes aktivní chlazení výrobce vyžaduje dostatečný prostor pro proudění vzduchu a upozorňuje na nevhodnost uzavřených skříní bez dodatečného odvětrání.
V dodávce jsou rackové montážní úchyty, nožičky, napájecí kabel, šest reproduktorových Euroblock konektorů, trigger kabel, rychlý návod a montážní nástroj Torx T10.
Díky přehledným zónovým kontrolkám a fyzickým ovládacím prvkům je instalace i následná údržba praktická a nevyžaduje samostatnou konfigurační aplikaci.
Proč si vybrat Anthem MDX-12?
Výkonné vícezónové zesílení s jednoduchou konfigurací a minimálními nároky na prostor.
12 zesilovacích kanálů
Ovládání až šesti nezávislých stereo zón z jednoho zařízení.
75 W / 8 Ω na kanál
150 W při 4 Ω nebo až 280 W v můstkovém režimu při 8 Ω.
6 + 2 stereo RCA vstupy
Vlastní zdroj pro každou zónu a dva společné vstupy pro celý systém.
Úsporné rackové provedení
Výška pouhých 1U, aktivní chlazení a profesionální montážní výbava.
Vestavěné ochranné systémy
Monitorování proudu, napětí a teploty pro spolehlivý provoz.
Automatické zapínání
Volba ON, AUTO podle signálu nebo externí ovládání triggerem.
Důležité informace: Anthem MDX-12 je 12kanálový distribuční výkonový zesilovač pro maximálně šest stereo zón. Nemá korekci ARC Genesis, digitální audio vstupy, interní audio matici, streamování ani dálkové ovládání přes IP/RS-232. Nemá samostatné subwooferové výstupy. Výkony 75 W/8 Ω, 150 W/4 Ω a 280 W v můstkovém režimu jsou hodnoty podle podmínek výrobce při dvou zatížených kanálech. Můstkový režim vyžaduje předepsané zapojení. Ochranné systémy jsou potvrzené, avšak označení ALM zůstává v oficiálních podkladech nejednoznačné. Hudební přehrávače a reproduktory na ilustračních fotografiích nejsou součástí balení.
Technické parametry
Zesílení a funkce
TypVícezónový výkonový zesilovač
Počet kanálů12
Maximální počet stereo zón6
Jmenovitý výkon / 8 Ω75 W na kanál
Jmenovitý výkon / 4 Ω150 W na kanál
Přemostěný výkon / 8 Ω280 W na výstup
Podmínky měření výkonu2 zatížené kanály
Frekvenční odezva20 Hz – 20 kHz, ±0,5 dB / 8 Ω
THD+N<1 % při 1 kHz, 75 W / 8 Ω
Napájecí zdrojVysoce účinný, kapacita až 1 000 W
ChlazeníAktivní, ventilátorové
Ochranné obvodyProud, teplota, napětí
ARC GenesisNe
Integrovaná audio maticeNe
Síťový streamerNe
Zónové nastavení hlasitostiIndividuální na zadním panelu
Výběr zdrojeIndividuální / BUSS 7 / BUSS 8
Režimy zesíleníStereo / Bridge
Režimy zapínáníON / AUTO / TRIG
Vstupy, výstupy a montáž
Zónové analogové vstupy6 × stereo RCA
Společné analogové vstupy2 × stereo RCA BUSS
Analogové průchozí výstupy2 × stereo RCA BUSS LOOP
Reproduktorové výstupy6 × 4pólový Euroblock
Podporovaný reproduktorový vodičDo 12 AWG
Trigger vstup3,5 mm, 5–24 V AC/DC
Trigger výstup3,5 mm, průchozí
Servisní konektorMicro-USB
Digitální audio vstupyNe
Ethernet / RS-232Ne
Subwooferové výstupyNe
Napájení EU verze220–240 V AC ±10 %, 50/60 Hz
Provozní teplota0 až 40 °C
Skladovací teplota−30 až 70 °C
Relativní vlhkost5–95 %, bez kondenzace
Racková výška1U
Rack (Š × V × H)482,6 × 44,5 × 431,8 mm
S nožičkami (Š × V × H)431,8 × 54,9 × 431,8 mm
HmotnostPřibližně 7,5 kg
BarvaČerná
Rackové úchyty a nožičkySoučást balení
Technické údaje podle oficiálního manuálu Anthem MDX-12 a produktové stránky výrobce. Výkonové hodnoty jsou měřeny při dvou zatížených kanálech a nepředstavují deklarovaný současný výkon všech dvanácti kanálů. Rozměry rackové konfigurace platí bez nožiček, s rackovými úchyty a reproduktorovými svorkovnicemi. Napájení závisí na regionální verzi. Výrobce může specifikace změnit.
