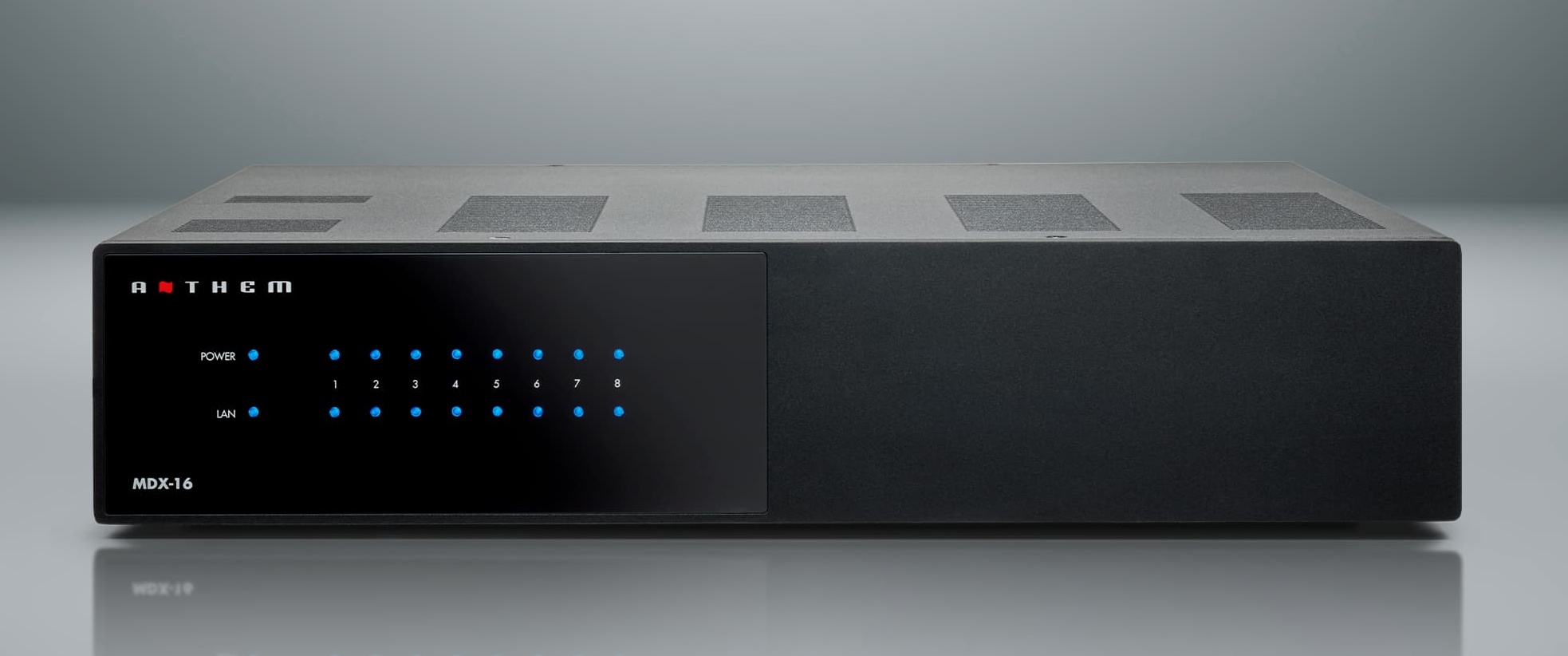

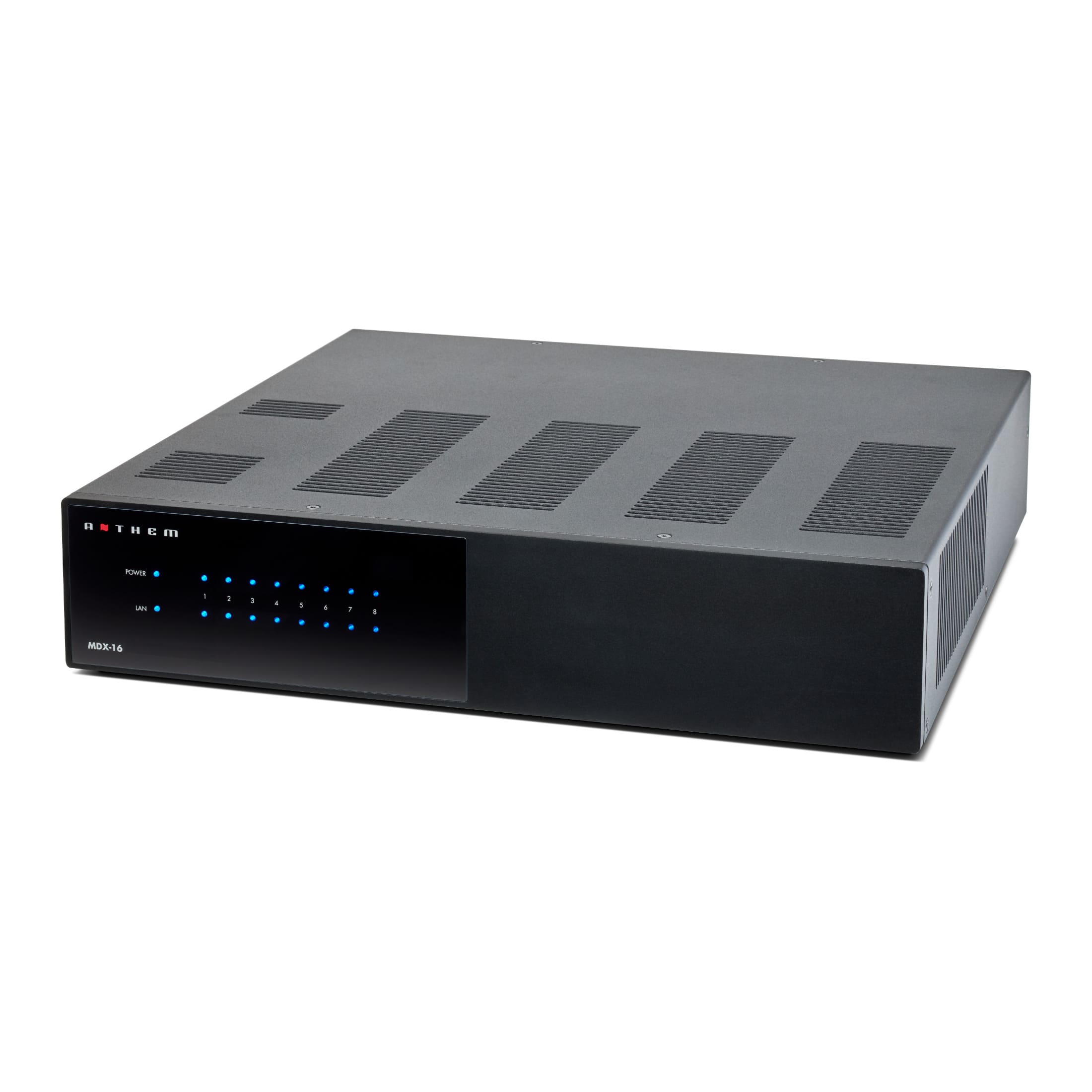

Anthem MDX-16 – 16kanálový vícezónový zesilovač Černá
MDX-16 – 16kanálový zesilovač pro 8 stereo zón, 16 × 60 W/8 Ω, ARC Genesis, audio matice a 8 subwooferových výstupů.
Popis
Anthem • MDX Series • Distributed Audio
MDX-16 – referenční zvuk pro celý dům
Anthem MDX-16 představuje komplexní řešení pro profesionální vícezónové ozvučení. Šestnáct výkonových kanálů, až osm nezávislých stereo zón, digitální a analogová audio matice i individuální akustická kalibrace ARC Genesis vytvářejí centrální systém, který přináší kvalitní hudbu do každé místnosti.
Každý výkonový kanál poskytuje nominálně 60 W RMS do 8 Ω nebo 120 W RMS do 4 Ω. Pro napájení náročnějších reproduktorů lze využít také můstkový režim s výkonem 200 W do 8 Ω. Technologie Ultra-Class-D kombinuje efektivní provoz s výkonem potřebným pro rozsáhlé domácí i komerční audio instalace.
Na rozdíl od jednoduchých distribučních zesilovačů umožňuje MDX-16 nezávislé přiřazení zdrojů, ovládání hlasitosti, nastavení reproduktorů a basový management v každé zóně. Osm samostatných subwooferových výstupů umožňuje rozšířit jednotlivé místnosti o aktivní subwoofery.
ARC Genesis přizpůsobuje reprodukci akustickým podmínkám každé místnosti a pomáhá dosahovat konzistentně vysoké kvality zvuku. Ethernet, RS-232 a integrační ovladače pro chytré domácnosti poskytují profesionálnímu instalačnímu technikovi potřebnou flexibilitu.
Šestnáct výkonných kanálů Ultra-Class-D
MDX-16 využívá moderní platformu Ultra-Class-D navrženou pro efektivní a spolehlivé zesílení mnoha reproduktorových kanálů v jednom zařízení. Je ideální pro rozvody k nástěnným, stropním i tradičním pasivním reproduktorům.
Výrobce uvádí jmenovitý výkon 60 W na kanál při 8 Ω a 120 W při 4 Ω. V základní konfiguraci lze napájet osm stereo párů reproduktorů, přičemž každá místnost má vlastní nastavení a výběr zdroje.
Můstkový režim kombinuje dva výkonové kanály do výstupu s výkonem 200 W při 8 Ω. Je vhodný pro vybrané náročnější reproduktory nebo pasivní subwoofer. Při přemostění je nezbytné použít správné zapojení a zátěž s impedancí nejméně 8 Ω.
Nezávislé ovládání zón a možnost kombinovat stereo, mono a přemostěné režimy pomáhají optimalizovat výkon přesně podle požadavků instalace.
Profesionální racková konstrukce
Při ozvučení více místností je výhodné soustředit elektroniku na jedno bezpečné a přehledné místo. MDX-16 se vejde do standardního 19palcového racku a zabírá výšku pouhé 2U.
S rackovými montážními úchyty a bez nožiček má přibližné rozměry 48,3 × 8,9 × 43,2 cm. V samostatně stojícím provedení s nožičkami a bez rackových úchytů jsou rozměry přibližně 43,2 × 9,9 × 43,2 cm.

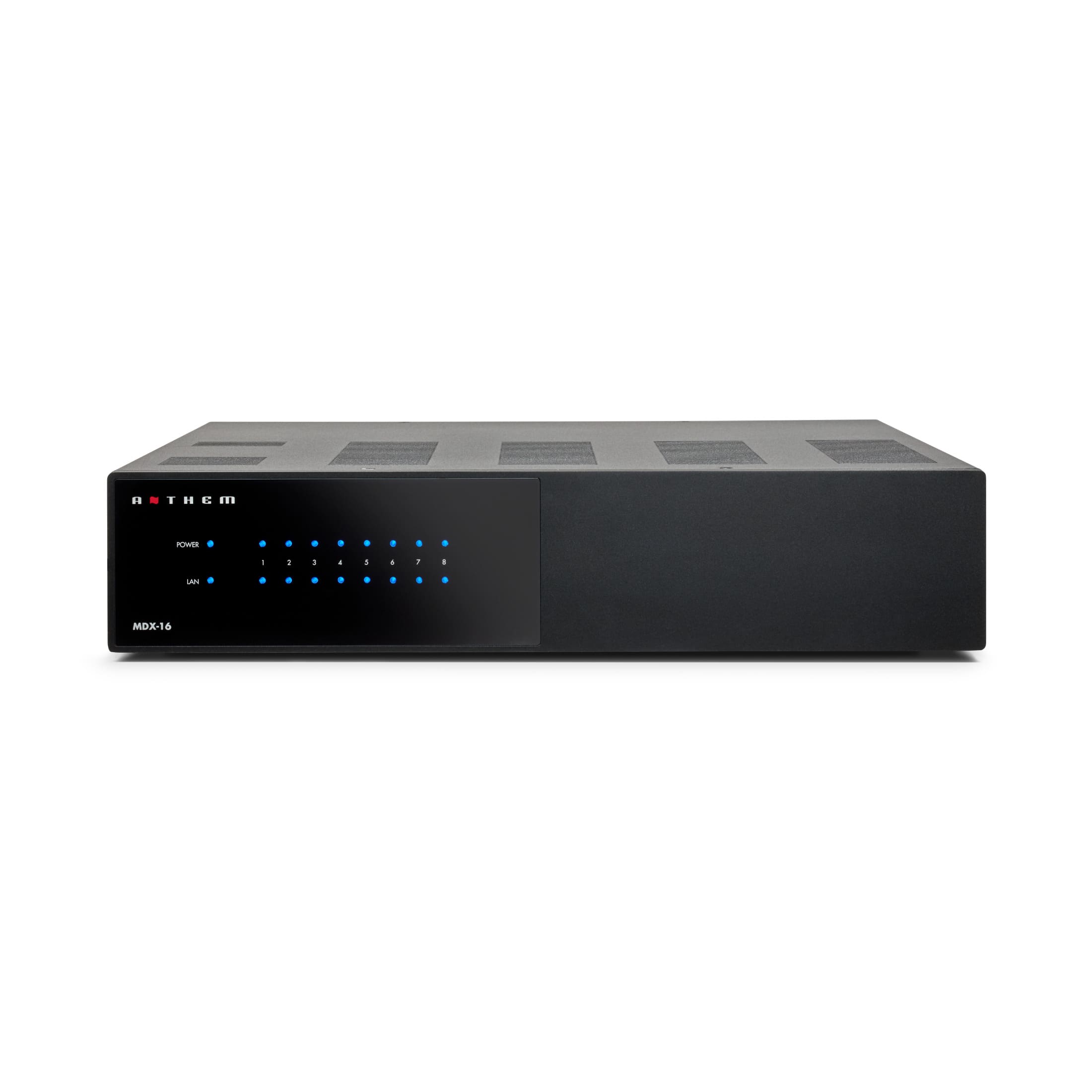

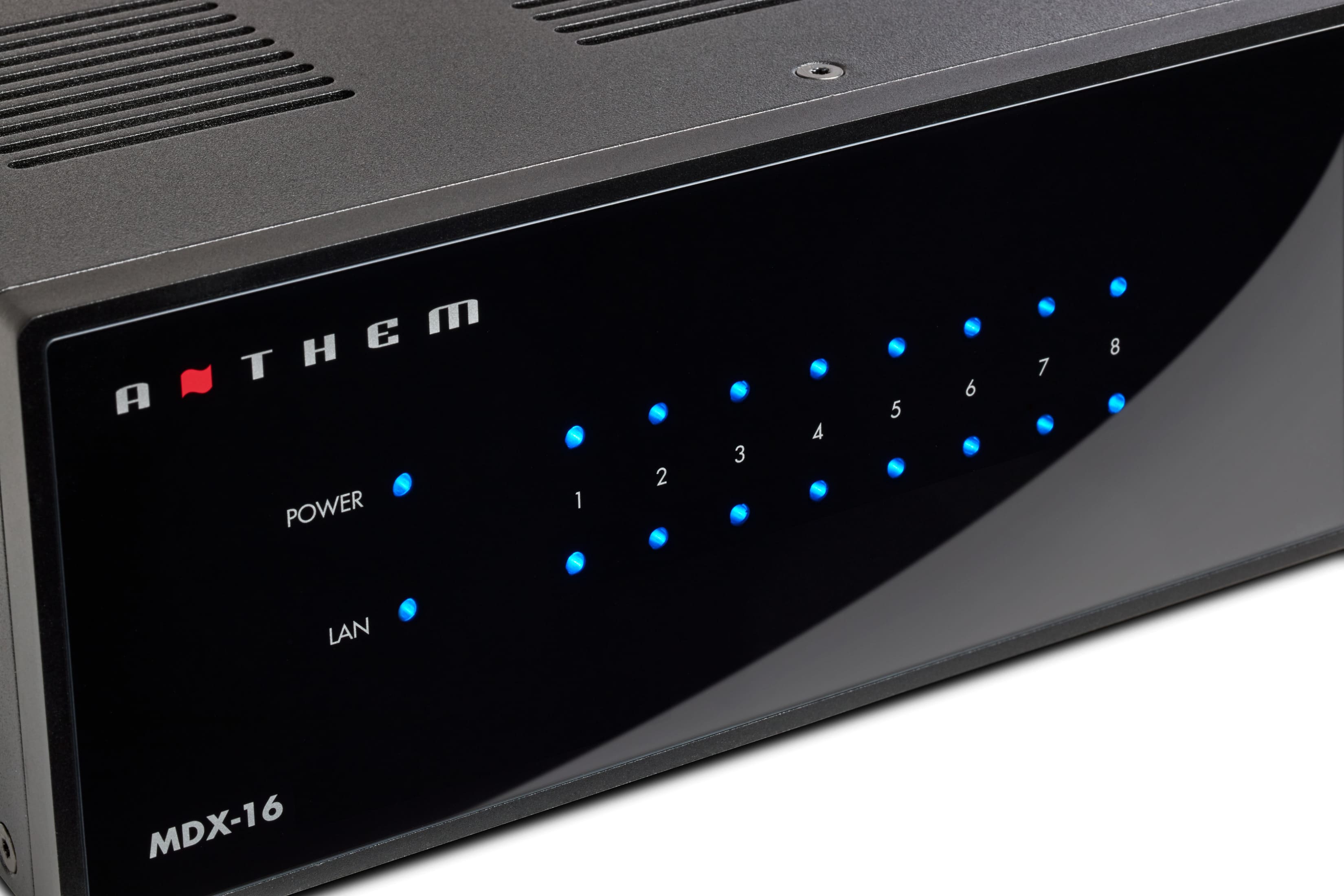

Stavové indikátory na předním panelu poskytují přehled o napájení, síťovém připojení a provozu jednotlivých zón. Pomáhají při počátečním nastavování i při následné údržbě.
Rackové úchyty a nožičky jsou součástí dodávky. Při montáži je nutné dodržet požadavky na odvětrání, dostatečnou nosnost police a bezpečné vedení reproduktorových kabelů.
Takové centrální řešení zjednodušuje servis a umožňuje vytvořit diskrétní ozvučení bez samostatných zesilovačů v každé místnosti.
Osm místností, osm individuálních nastavení
MDX-16 může obsluhovat až osm nezávislých stereo zón. Každé z nich lze nastavit název, zvolený audio vstup, hlasitost, vyvážení kanálů, úroveň basů a výšek i další provozní parametry.
Správa probíhá přes webové rozhraní přístupné prostřednictvím lokální sítě. Zónu lze zapnout nebo vypnout, ztlumit zvuk, určit počáteční hlasitost při zapnutí a omezit maximální dovolenou hlasitost.
Samostatné tónové korekce basů a výšek mají rozsah ±10 dB. Vyvážení úrovní umožňuje nastavení do ±12 dB na zónu. Tyto funkce pomáhají přizpůsobit reprodukci rozdílným nárokům každé místnosti.
Pokud jedna stereo sestava vyžaduje vyšší výkon, dvě sousední zóny lze spojit do můstkového stereo režimu. V takovém případě se ovládání sjednotí pod lichou zónou a celkový počet nezávislých zón se sníží.
Pro maximální flexibilitu lze v jedné instalaci kombinovat standardní stereo, mono i podporované přemostěné konfigurace.
Až osm nezávislých subwooferů
Každá z osmi zón disponuje vlastním RCA výstupem SUB OUT. Pomocí něj lze k příslušné místnosti připojit aktivní subwoofer a samostatně nastavit reprodukci nízkých frekvencí.
Basový management zahrnuje dělicí frekvenci, hlasitost subwooferu, fázové nastavení a polaritu. Se zapnutou korekcí ARC Genesis lze dosáhnout přesnějšího sladění subwooferu s hlavními reproduktory podle naměřené akustiky místnosti.
Speciální zapojení umožňuje použít také pasivní subwoofer, jehož napájení zajistí přemostěná sousední zóna. Takové řešení vyžaduje reproduktor s impedancí minimálně 8 Ω a spotřebuje příslušné výkonové kanály.
RCA konektory SUB OUT jsou linkové výstupy určené pro aktivní subwoofery nebo externí subwooferové zesilovače. Pasivní subwoofer se nesmí připojovat přímo k RCA výstupu.
Možnost konfigurovat každou zónu nezávisle je důležitá zejména v domech s různými rozměry místností a s odlišně umístěnými reproduktory.
Analogová a digitální matice bez kompromisů
Vestavěná audio matice umožňuje směrovat kterýkoliv připojený zdroj do kterékoliv výstupní zóny. To znamená, že více místností může poslouchat jeden společný zdroj nebo si každá zóna zvolit jiný.
MDX-16 poskytuje osm stereo analogových vstupů RCA a čtyři digitální S/PDIF vstupy: dva optické TOSLINK a dva koaxiální RCA. Digitální zpracování podporuje PCM s rozlišením až 24 bitů / 192 kHz.
Na rozdíl od menšího MDX-8 obsahuje MDX-16 také dva stereo analogové průchozí výstupy RCA a optický digitální výstup matice. Průchozí analogové výstupy přenášejí signál ze vstupů Analog 6 a Analog 7 i při vypnutém zesilovači.
Optický výstup umožňuje vybrat vhodný digitální vstupní zdroj a předat jej dalšímu kompatibilnímu zařízení. Tím se otevírají další možnosti budování rozsáhlých vícezónových systémů.
MDX-16 není samostatný internetový streamer. Pro Spotify, TIDAL, internetová rádia nebo jinou síťovou hudbu je třeba připojit kompatibilní externí přehrávač.
Advanced Load Monitoring – nepřetržitá kontrola zátěže
Technologie Advanced Load Monitoring, zkráceně ALM, pomáhá chránit zesilovací kanály před nadměrným zatížením. Je mimořádně důležitá v rozsáhlých instalacích, kde se využívá mnoho reproduktorů a delší kabelové rozvody.
MDX-16 spojuje ochranné funkce ALM s energeticky účinnou architekturou Ultra-Class-D. Tato kombinace podporuje stabilní každodenní provoz a odolnost v náročnějších poslechových podmínkách.
Výrobce uvádí požadavek na impedanci reproduktorů vyšší než 4 Ω při standardním zapojení a nejméně 8 Ω při přemostění. Navzdory jmenovitému výkonu specifikovanému také do 4 Ω je nutné respektovat doporučení výrobce týkající se konkrétní zátěže.
Ochranná elektronika nenahrazuje správné dimenzování instalace, kvalitní kabely ani dostatečné chlazení. Při profesionálním nasazení je nezbytné dodržet montážní a provozní manuál.
ARC Genesis – zvuk optimalizovaný pro každou místnost
Anthem Room Correction ARC Genesis je zásadní výhodou celé řady MDX. Každá z osmi zón může mít vlastní individuální kalibraci podle akustických vlastností prostoru. To umožňuje přizpůsobit reprodukci odlišným podmínkám v obývacím pokoji, kuchyni, ložnici, pracovně nebo dalších prostorách.
Během kalibrace se pomocí kompatibilního měřicího mikrofonu zaznamená frekvenční odezva reproduktorů v místnosti. Software ARC Genesis vytvoří korekční filtry, které snižují nežádoucí vlivy akustiky a pomáhají dosáhnout vyváženější reprodukce hudby.
Optimalizovat lze také spolupráci hlavního reproduktorového páru se subwooferem. Systém umožňuje upravit dělicí frekvenci, úroveň a fázové parametry basového pásma podle naměřené odezvy.
Každá zóna má vlastní korekční profil a kalibraci lze pro jednotlivé místnosti nezávisle zapnout nebo vypnout. Jednoduše tak lze porovnat reprodukci s aktivní akustickou optimalizací a bez ní.
Výrobce dodává kalibrační mikrofon se dvěma možnostmi připojení. Pro používání ARC Genesis je potřeba podporovaný počítačový systém a správné připojení podle instalačního postupu Anthem.
Promyšlená souhra s reproduktory Paradigm
Anthem a Paradigm vycházejí z dlouhodobé tradice akustického výzkumu, přesného měření a reprodukce hudby. MDX-16 proto obsahuje možnosti DSP optimalizace pro vybrané nástěnné a stropní reproduktory Paradigm.
Výběr kompatibilního reproduktorového profilu umožňuje aplikovat výrobcem připravená ekvalizační a limitní nastavení. Pro profesionálního instalačního technika to představuje praktický základ konfigurace.
Následné měření pomocí ARC Genesis může ještě více zpřesnit chování sestavy v konkrétní místnosti. Tak se propojuje akustická charakteristika reproduktorů se skutečnými vlastnostmi interiéru.
MDX-16 však lze bez problémů používat také s vhodnými pasivními reproduktory jiných značek. V takovém případě lze zvolit generický profil a provést samostatnou kalibraci.
Dostupnost konkrétních DSP profilů závisí na podporovaných modelech a verzi firmwaru zesilovače.
Připraven pro moderní domácí automatizaci
MDX-16 je navržen tak, aby se stal přirozenou součástí profesionálně spravované chytré domácnosti. Ovládání přes IP síť a sériové rozhraní RS-232 umožňuje integraci s centrálními řídicími systémy.
Podporované integrační platformy zahrnují Control4, Crestron, ELAN, RTI, Savant a URC. Pomocí vhodného ovladače lze měnit zdroj, hlasitost a stav jednotlivých zón z centrálního rozhraní.
Instalační firma může vytvořit automatizační scény, které aktivují vybrané místnosti, zvolí požadovaný audio vstup a nastaví odpovídající úroveň hlasitosti.
Webové rozhraní zjednodušuje uvedení systému do provozu i následné servisní zásahy. Ethernet 10/100 Mb/s, RS-232 a trigger vstup/výstup poskytují několik způsobů propojení se zbytkem instalace.
Konkrétní rozsah integrace závisí na použitém automatizačním systému a příslušném ovládacím modulu.
Snadné rozšíření i pro velké projekty
MDX-16 dokáže ozvučit osm stereo místností z jednoho centrálního bodu. U rozsáhlejších projektů lze přidat další jednotky MDX a vytvořit systém s vyšším počtem audio zón.

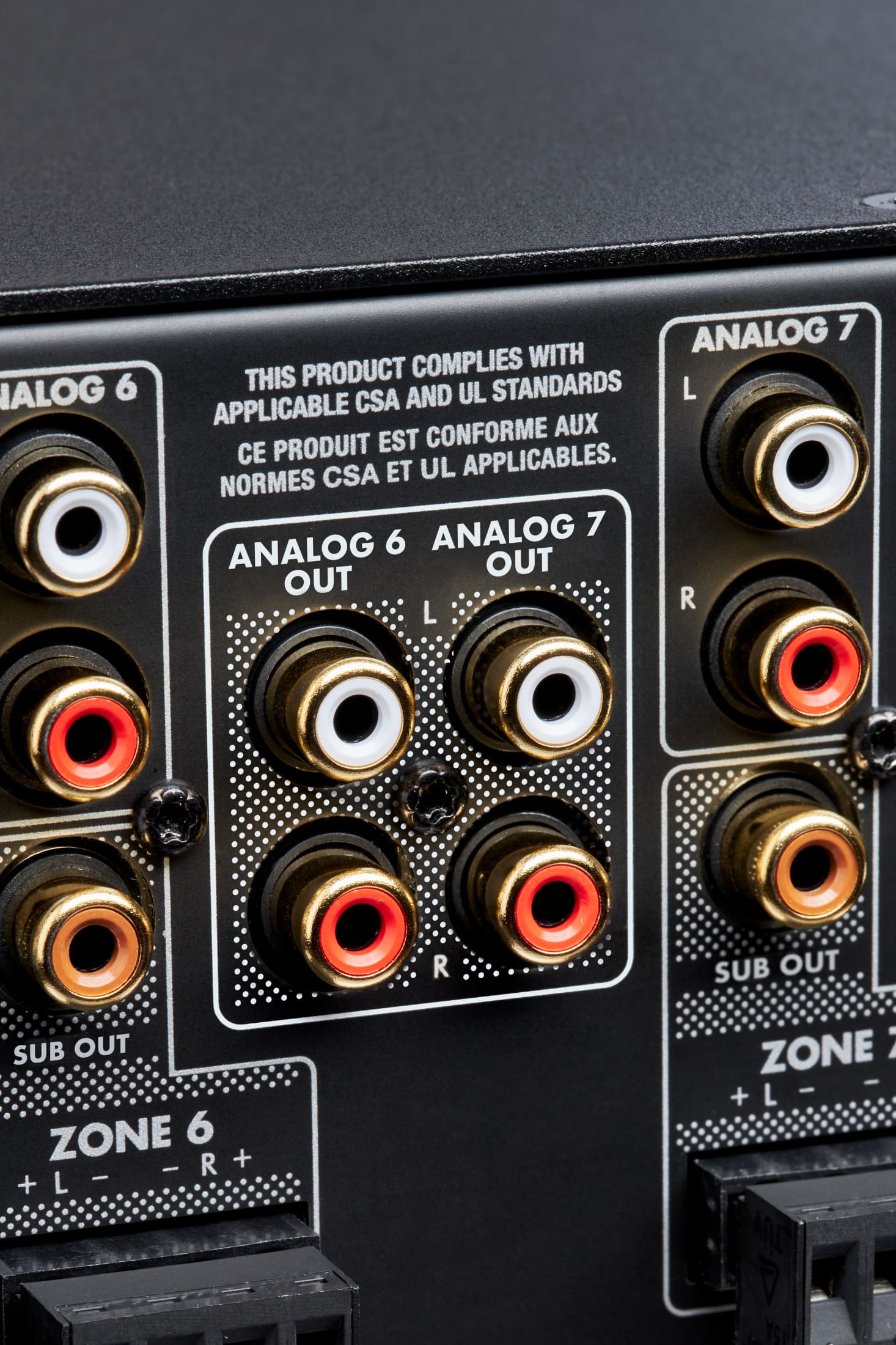

Právě model MDX-16 nabízí pro takové rozšíření dvojici stereo analogových průchozích RCA výstupů a optický digitální výstup matice. Pomáhají distribuovat vybrané hudební zdroje mezi více kompatibilními zařízeními.
Přehledná webová konfigurace umožňuje rozlišit jednotlivé zesilovače v lokální síti, spravovat vstupy a zóny a ukládat vhodná uživatelská nastavení.
Standardizovaná montáž 2U a odnímatelné reproduktorové svorkovnice Euroblock zjednodušují instalaci i pozdější údržbu.

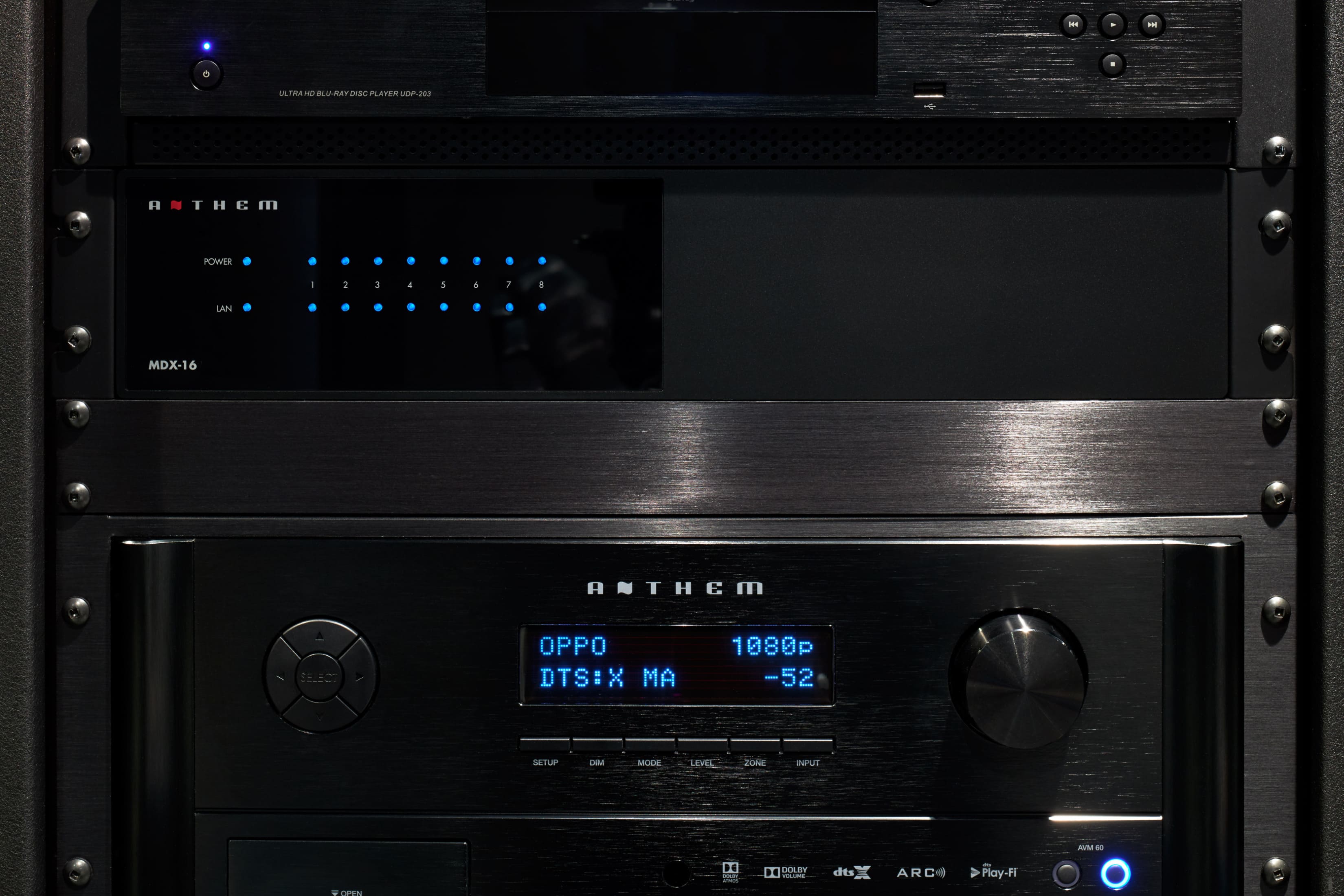

Fotografie představuje ilustrační řešení řady MDX. Konkrétní rozložení a další zařízení v racku se mohou lišit podle projektu.

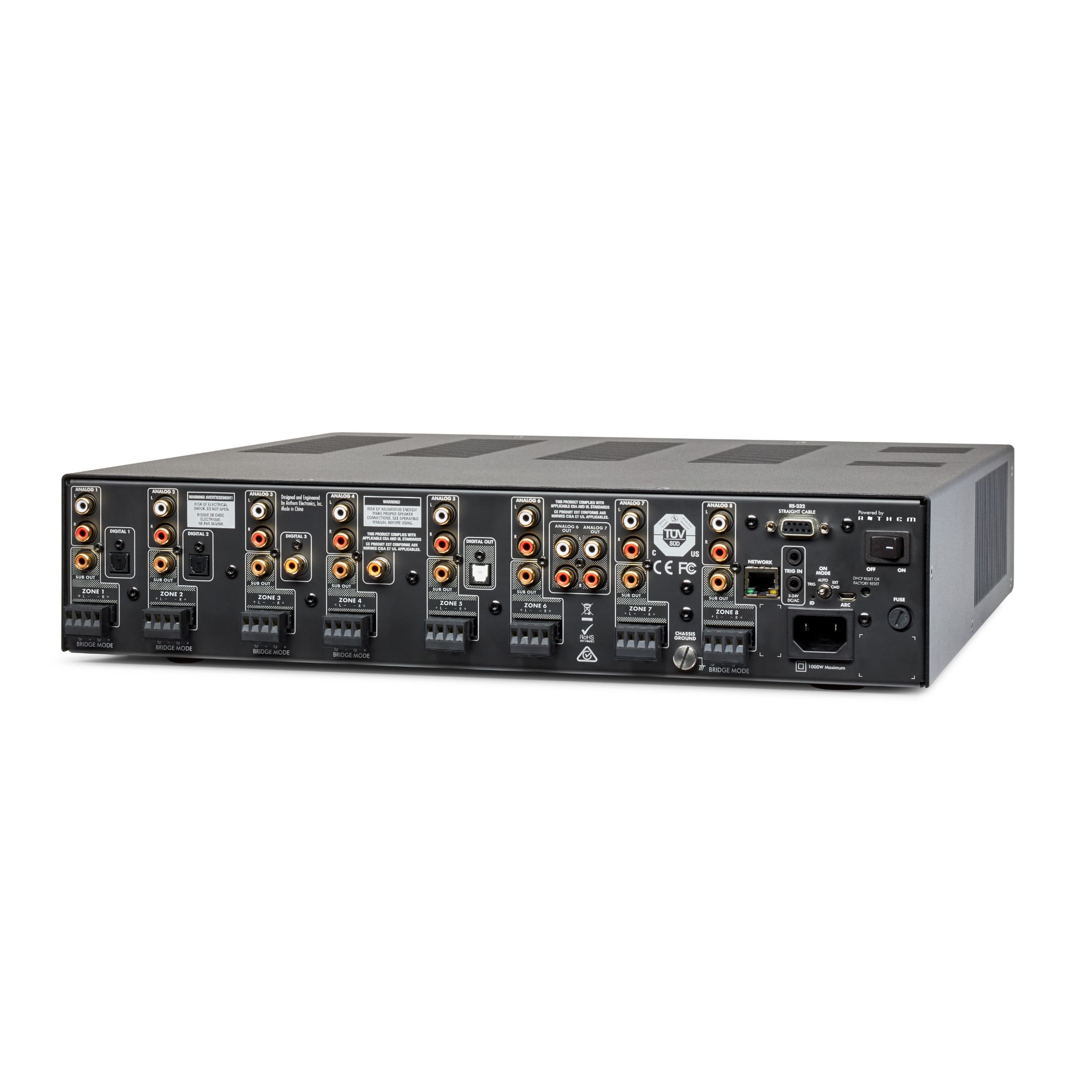

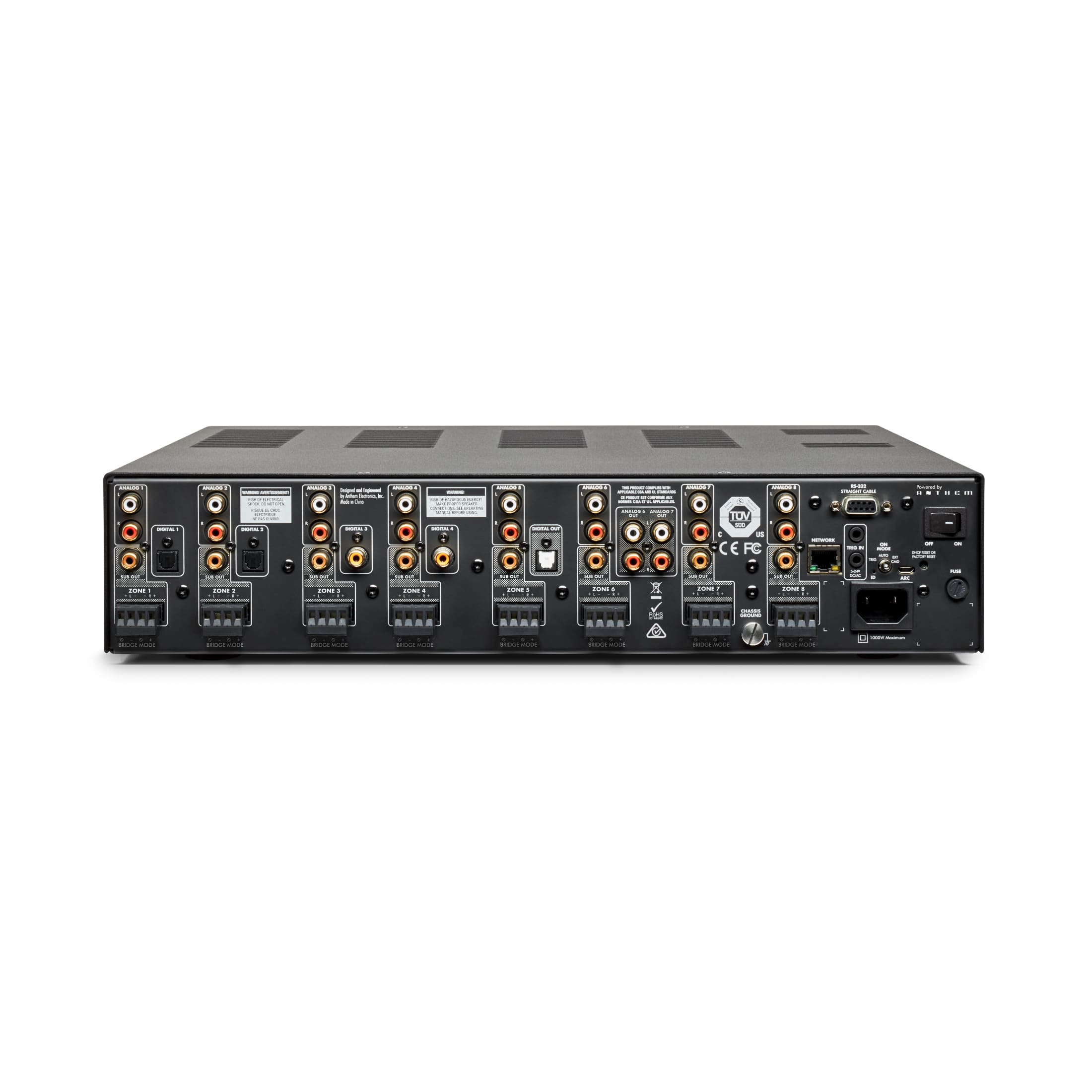

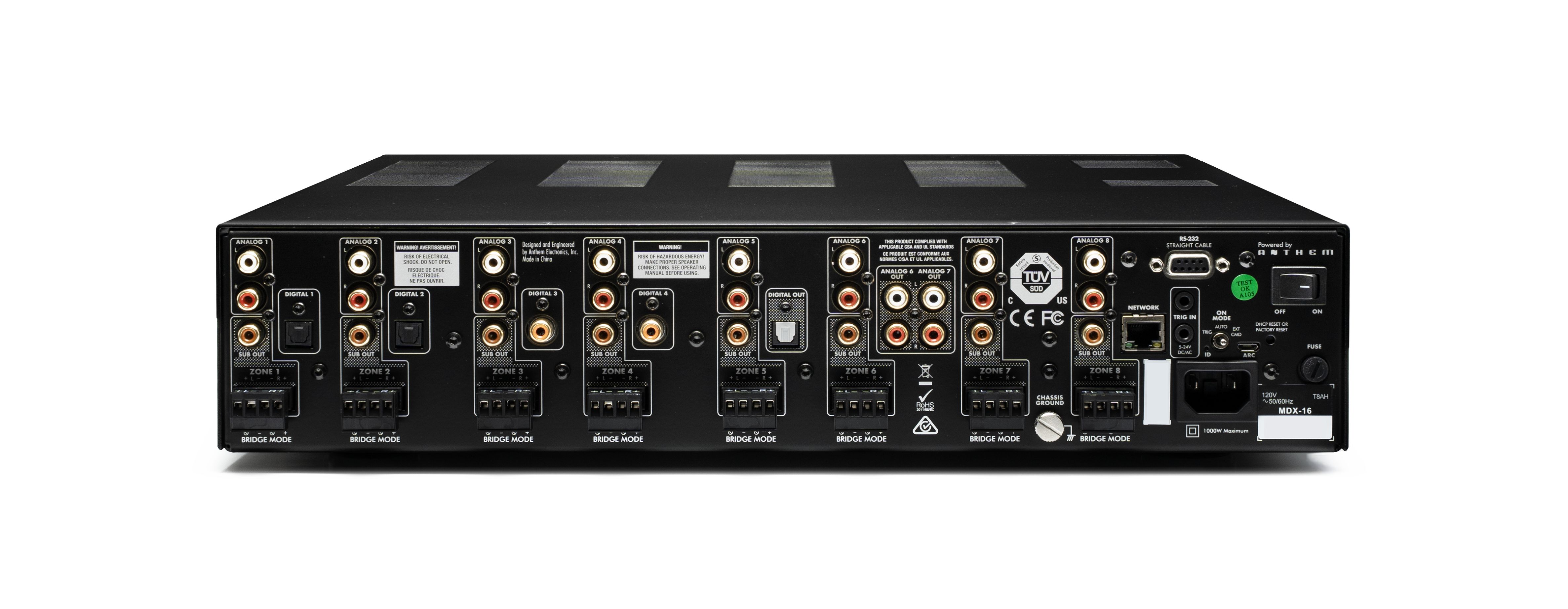

Zadní panel – kompletní možnosti pro osm stereo zón
Anthem MDX-16 má osm párů stereo analogových RCA vstupů. Digitální část obsahuje dva koaxiální S/PDIF vstupy RCA a dva optické TOSLINK vstupy, takže lze připojit několik digitálních přehrávačů současně.
Všech šestnáct výkonových kanálů je vyvedeno na osm odnímatelných reproduktorových Euroblock konektorů pro levý a pravý kanál příslušné zóny. Konektory přijímají reproduktorové vodiče až do velikosti 12 AWG.
Osm samostatných RCA SUB OUT slouží k připojení aktivních subwooferů s individuálním basovým managementem a korekcí ARC Genesis. Dva stereo analogové RCA výstupy fungují jako průchozí výstupy pro vstupy Analog 6 a Analog 7, a to i v pohotovostním stavu nebo při vypnutém zařízení.
Optický digitální výstup matice umožňuje předat zvolený digitální zdroj dalšímu zařízení. Jde o významnou funkci, kterou se MDX-16 odlišuje od menšího MDX-8.
Pro systémové ovládání slouží Ethernet RJ-45, RS-232, Micro-USB pro ARC, 3,5mm trigger vstup a výstup a přepínač způsobu zapínání. Trigger vstup podporuje napětí 5–24 V AC nebo DC.
Před připojením reproduktorových vodičů musí být zesilovač vypnutý. Při zapojování přemostěných kanálů je nezbytné postupovat podle pokynů výrobce.

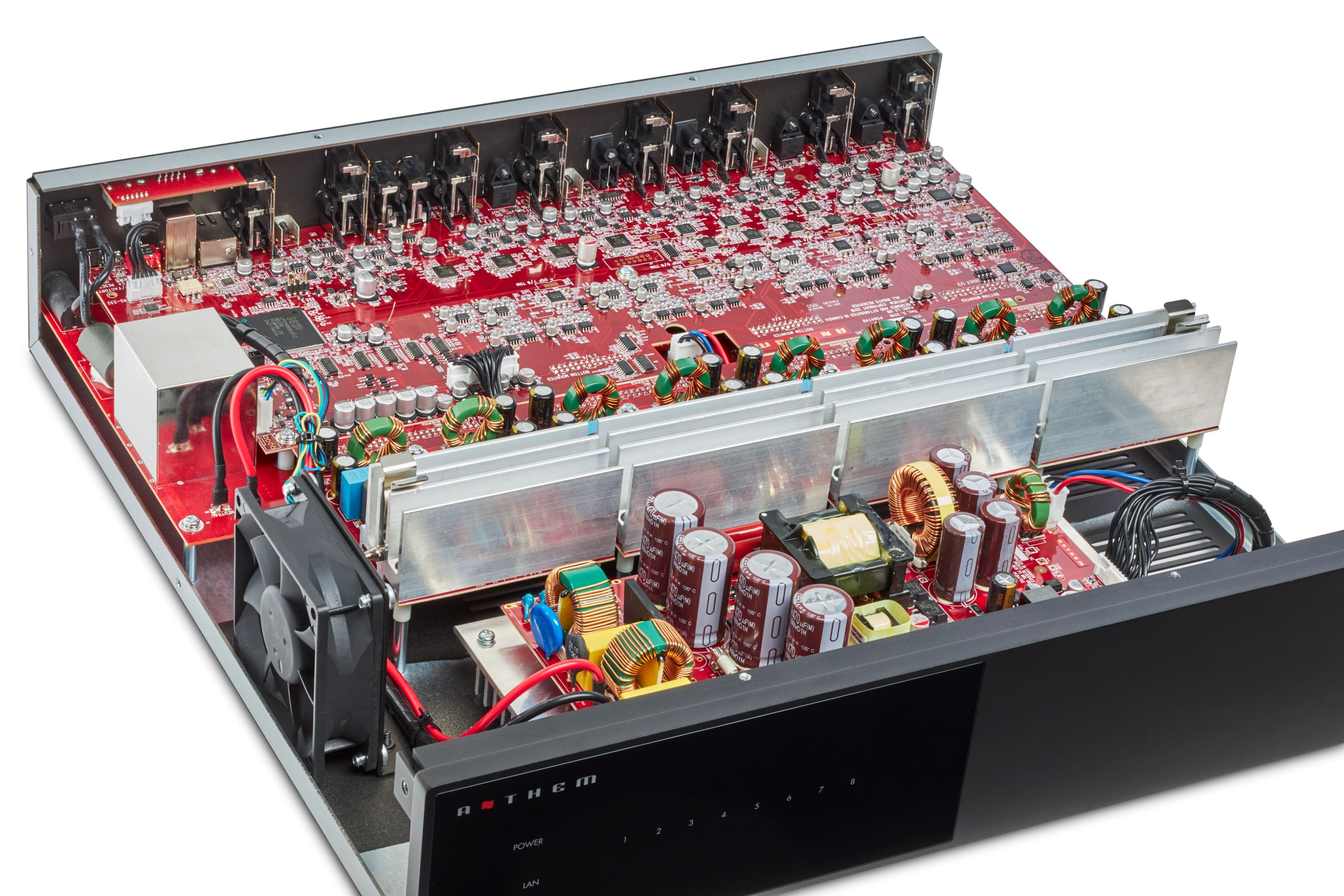

Technologie ukrytá uvnitř
Pohled do útrob Anthem MDX-16 odhaluje komplexní konstrukci, která musí zajistit napájení a stabilní fungování šestnácti výkonových kanálů v jednom zařízení.
Vysoce účinné zesilovací moduly Ultra-Class-D jsou součástí architektury orientované na vysoký výkon, kontrolu reproduktorů a přiměřené nároky na provoz při vícezónovém použití.
Digitální signálová cesta propojuje maticové směrování zdrojů, zpracování DSP, zónové ekvalizéry, subwooferový management a kalibrační filtry ARC Genesis. Analogové a digitální funkce tak spolupracují v jednom centrálně spravovaném celku.
Technologie ALM sleduje podmínky zatížení a pomáhá udržovat spolehlivý provoz i v náročných instalacích.
MDX-16 je zařízení určené pro instalaci a používání s uzavřeným krytem. Vnitřní servisní zásahy smí provádět pouze kvalifikovaný odborník.
Proč si vybrat Anthem MDX-16?
Vícezónové ozvučení s profesionálním řízením, výkonným zesílením a akustickou optimalizací pro každou místnost.
16 výkonových kanálů
Až osm nezávislých stereo místností z jednoho centrálního zesilovače.
60 W / 8 Ω na kanál
120 W při 4 Ω a volitelný přemostěný výkon 200 W při 8 Ω.
ARC Genesis pro každou zónu
Měření a nezávislá akustická optimalizace jednotlivých místností.
Rozšířená audio matice
8 stereo RCA vstupů, 2 optické a 2 koaxiální digitální vstupy.
8 samostatných subwooferů
Individuální basová nastavení, dělicí filtry a kalibrace.
Profesionální integrace
IP, RS-232, trigger a kompatibilní automatizační platformy.
Důležitá upozornění: MDX-16 je 16kanálový vícezónový výkonový zesilovač s audio maticí, nikoli samostatný síťový streamer nebo AV receiver. Poskytuje maximálně osm nezávislých stereo zón; přemostěné konfigurace mohou jejich počet snížit. Výkon 200 W se vztahuje na přemostěný výstup při impedanci 8 Ω. RCA SUB OUT jsou linkové konektory pro aktivní subwoofery. MDX-16 má oproti MDX-8 rozšířenou konektivitu včetně koaxiálních vstupů, analogových průchozích výstupů a optického digitálního výstupu. Připojené reproduktory, streamery a automatizační komponenty z ilustračních fotografií se prodávají samostatně.
Technické parametry
Zesilovač a zpracování zvuku
TypVícezónový výkonový zesilovač s maticí
SérieAnthem MDX
Výkonová technologieUltra-Class-D
Počet kanálů16
Počet stereo zónAž 8
Výkon RMS / 8 Ω60 W na kanál
Výkon RMS / 4 Ω120 W na kanál
Výkon Bridge / 8 Ω200 W na přemostěný kanál
Impedance / standardní režim>4 Ω podle výrobce
Impedance / BridgeMin. 8 Ω
Frekvenční odezva10 Hz – 20 kHz, ±0,5 dB
THD+N / 1 kHz<0,4 % při 50 W/8 Ω a 100 W/4 Ω
Digitální převodPCM do 24 bitů / 192 kHz
Audio maticeAnalogová a digitální
Akustická korekceARC Genesis, samostatně pro každou zónu
Subwooferový managementSamostatně pro každou zónu
Korekce basů / výšek±10 dB na zónu
Vyvážení úrovní±12 dB na zónu
Ochrana zesilovačeAdvanced Load Monitoring (ALM)
Reproduktorové DSP profilyVybrané modely Paradigm
Kalibrační mikrofonSoučást balení
Napájení a provoz
Evropská verze220–240 V AC ±10 %, 50/60 Hz
Provozní teplota0 až 45 °C
Skladovací teplota−30 až 70 °C
Relativní vlhkost5–95 %, bez kondenzace
Konektivita a ovládání
Analogové vstupy8 × stereo RCA
Optické digitální vstupy2 × TOSLINK
Koaxiální digitální vstupy2 × RCA S/PDIF
Analogové průchozí výstupy2 × stereo RCA, vstupy 6 a 7
Digitální výstup matice1 × optický TOSLINK
Reproduktorové konektory8 × odnímatelný stereo Euroblock
Průřez reproduktorových vodičůDo 12 AWG
Subwooferové výstupy8 × RCA SUB OUT
SíťRJ-45 Ethernet 10/100 Mb/s
Ovládání přes IPAno
Sériové ovládáníRS-232
Kalibrační připojeníMicro-USB pro ARC
Trigger vstup3,5 mm, 5–24 V AC/DC
Trigger výstup3,5 mm
Webové rozhraníAno, přes lokální síť
Automatizační platformyControl4, Crestron, ELAN, RTI, Savant, URC
ZapínáníAuto / Trigger / External Command
Vlastní síťový streamerNe
Rozměry a provedení
Racková výška2U
Rack (Š × V × H)48,3 × 8,9 × 43,2 cm
S nožičkami (Š × V × H)43,2 × 9,9 × 43,2 cm
Hmotnost10,8 kg
Rackové úchyty a nožičkySoučást balení
BarvaČerná
Údaje podle oficiální dokumentace Anthem MDX-16. Výkony 60 a 120 W představují jmenovité hodnoty na kanál při uvedené impedanci; nelze je automaticky považovat za současně naměřený výkon všech kanálů. Přemostění na 200 W vyžaduje zátěž 8 Ω a zapojení podle manuálu. Rozměry rackové verze jsou s namontovanými úchyty, bez nožiček a s reproduktorovými konektory. Napájecí napětí závisí na regionální verzi výrobku. Parametry může výrobce změnit.
