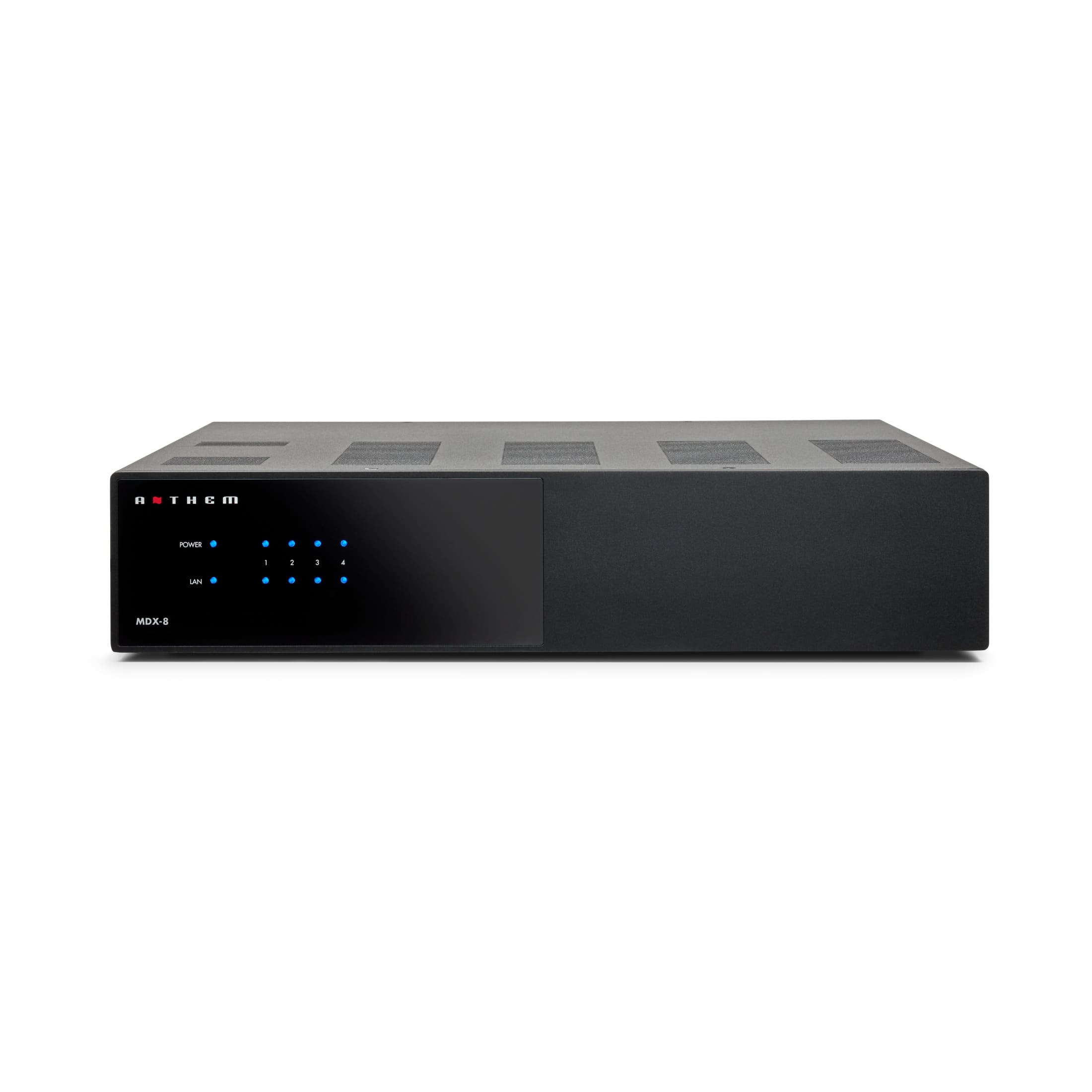

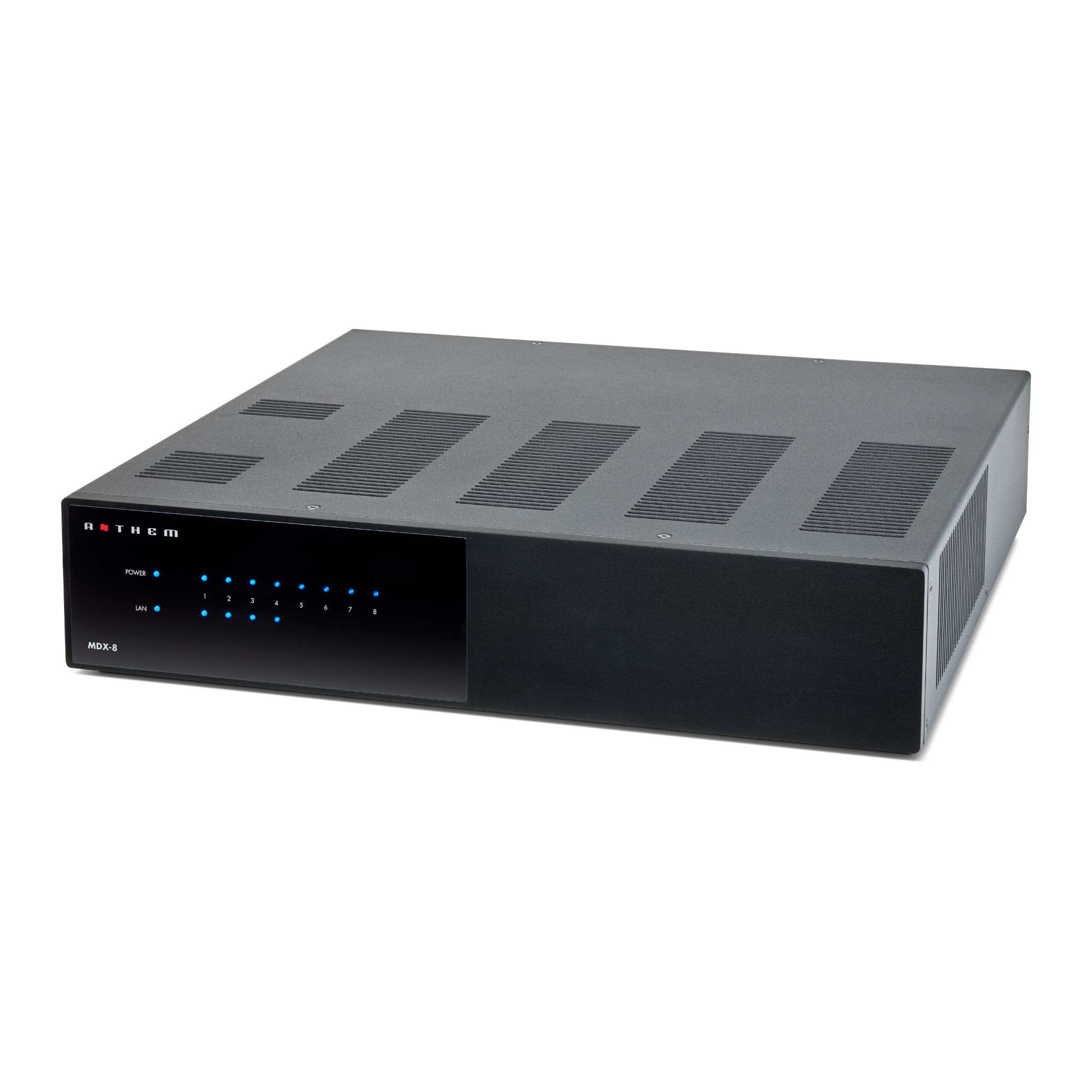

Anthem MDX-8 – 8kanálový vícezónový zesilovač Černá
MDX-8 – 8kanálový zónový zesilovač pro 4 zóny, 8 × 60 W/8 Ω, ARC Genesis, audio matice a 4 subwooferové výstupy.
Popis
Anthem • MDX Series • Multi-Zone Audio
MDX-8 – špičkový zvuk v každé místnosti
Anthem MDX-8 přináší referenční filozofii značky Anthem do celého domu. Osm výkonových kanálů, čtyři nezávislé stereo zóny, flexibilní audio matice a kalibrace Anthem Room Correction ARC Genesis vytvářejí mimořádně schopný základ pro inteligentní ozvučení obytných i komerčních prostor.
Každý z osmi kanálů poskytuje trvalý výkon 60 W do 8 Ω nebo 120 W do 4 Ω. V případě potřeby lze dvojici kanálů přemostit a získat výkon 200 W do 8 Ω pro náročnější reproduktor nebo pasivní subwoofer. Při přemostění se mění dostupná konfigurace zón.
Digitální a analogová audio matice umožňuje přiřadit kterýkoliv z připojených zdrojů ke kterékoliv výstupní zóně. Každá místnost si může vybrat vlastní zdroj, nastavit hlasitost, tónové korekce a další parametry.
Výjimečnou vlastností je plnohodnotná kalibrace ARC Genesis pro každou zónu samostatně. MDX-8 může optimalizovat zvuk v obývacím pokoji, kuchyni, pracovně i na dalším místě podle jejich odlišných akustických podmínek.
Čtyři samostatné RCA subwooferové výstupy, webová konfigurace, ovládání IP a RS-232 a podpora profesionálních automatizačních systémů dělají z MDX-8 komplexní zesilovač pro náročné instalace.
Osm kanálů s výkonem a přesností Anthem
MDX-8 není jen obyčejný instalační zesilovač. Je navržen tak, aby poskytoval vysokou kvalitu reprodukce i při současném ozvučení více místností. Jeho moderní vysoce účinná zesilovací platforma Ultra-Class-D dokáže napájet osm samostatných reproduktorových kanálů při zachování kompaktních rozměrů a účinného provozu.
Jmenovitý výkon dosahuje 60 W na kanál při 8 Ω a 120 W na kanál při 4 Ω. Při konfiguraci čtyř stereo zón je tak možné napájet čtyři páry pasivních reproduktorů, přičemž hlasitost a výběr hudby zůstávají v každé zóně nezávislé.
U náročnějších reproduktorů lze použít můstkový režim s výkonem 200 W do 8 Ω. V tomto režimu je nutné dodržovat zapojení předepsané výrobcem a používat zátěž s impedancí nejméně 8 Ω.
Výkonová rezerva a pokročilá ochrana Advanced Load Monitoring umožňují vytvářet robustní systémy připravené pro dlouhodobé každodenní používání.

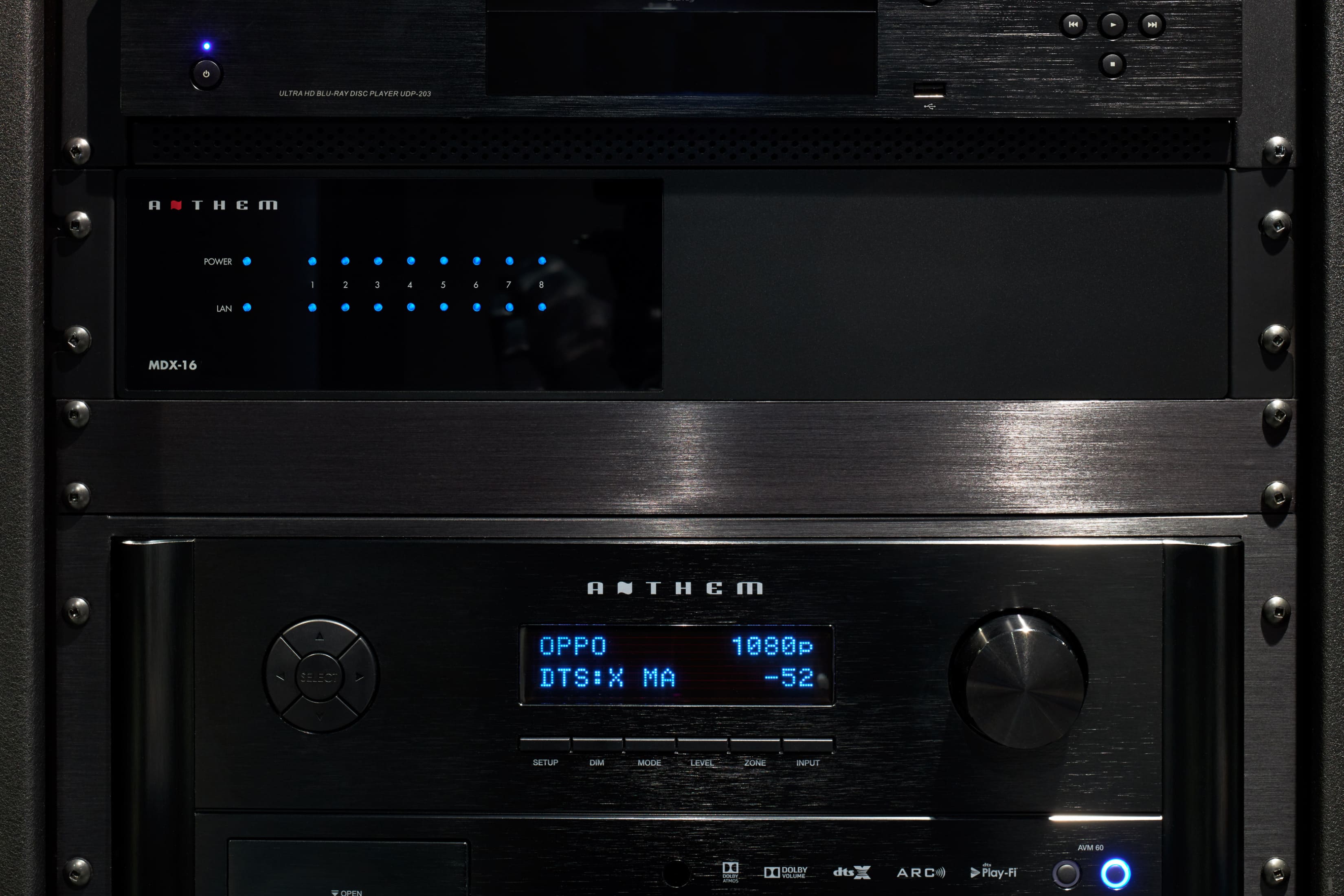

Navržen pro profesionální rackovou instalaci
Profesionální multiroom ozvučení často vyžaduje centrální technický prostor, ve kterém jsou soustředěny zesilovače, přehrávače, síťové prvky a řídicí systémy. Anthem MDX-8 je na takové nasazení připraven již z výroby.
Zařízení zabírá ve standardním 19palcovém racku výšku 2U a dodává se s montážními úchyty a nožičkami. S namontovanými rackovými úchyty a bez nožiček má rozměry přibližně 48,3 × 8,9 × 43,2 cm (Š × V × H).
Hmotnost 9,5 kg umožňuje integraci do promyšlené technické sestavy. Při instalaci je nutné zajistit dostatečné větrání, nosnost montážního systému a přístup ke kabeláži.

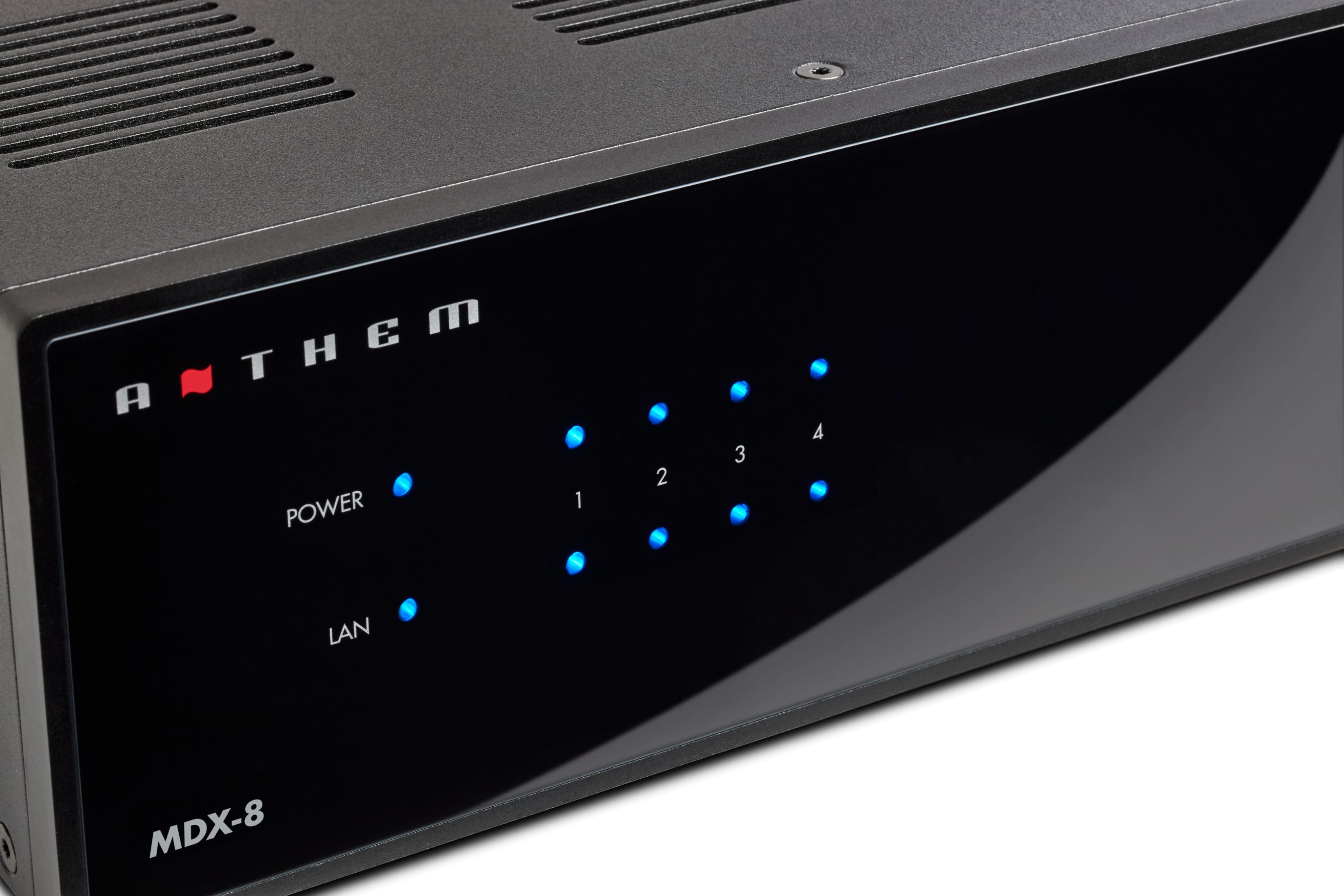

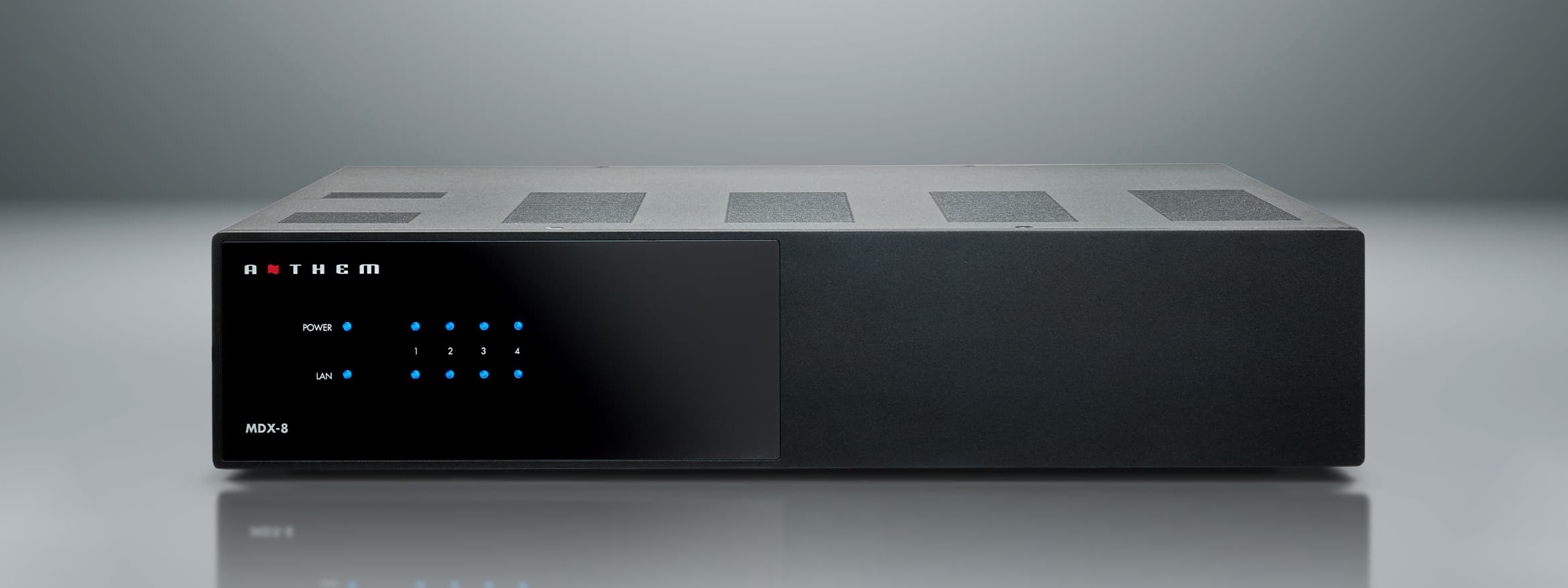

Na předním panelu se nacházejí přehledné stavové indikátory napájení, sítě a zón. Usnadňují základní diagnostiku během uvádění systému do provozu.
Konstrukce podporuje centrální správu ozvučení bez potřeby umisťovat samostatný výkonový zesilovač v každé místnosti.
Úplná kontrola nad každou zónou

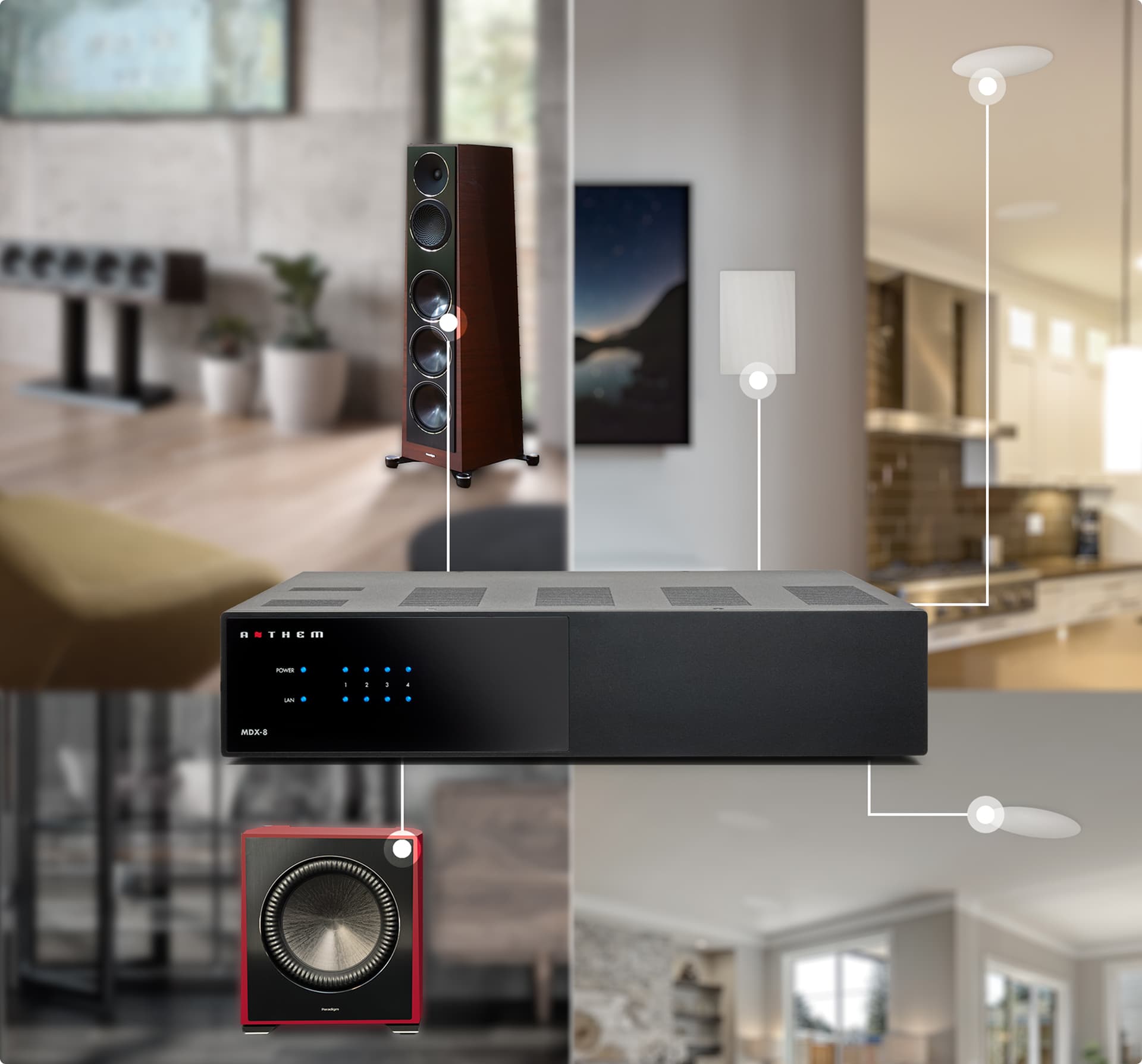

MDX-8 umožňuje vytvořit až čtyři nezávislé stereo zóny a každé přiřadit vlastní název, hudební zdroj a nastavení přehrávání. Jedna místnost tak může přehrávat hudbu z analogového streameru, zatímco v jiné hraje připojený digitální zdroj.
Konfigurace probíhá přes přehledné webové uživatelské rozhraní v lokální síti. Jednotlivé zóny lze zapínat, vypínat, regulovat jejich hlasitost a nastavovat vyvážení levého a pravého kanálu.
Samostatně je k dispozici nastavení basů a výšek v rozsahu ±10 dB i vyvážení úrovní do ±12 dB podle dokumentace výrobce. Uživatel může nastavit také maximální povolenou hlasitost zóny a zabránit nechtěnému překročení bezpečné úrovně.
Můstkové režimy umožňují flexibilně měnit poměr mezi počtem zón a dostupným výkonem. Pokud se dvě sousední zóny využijí pro přemostěnou stereo sestavu, ovládání se sjednotí a počet samostatných zón se sníží.
Výsledkem je vysoce konfigurovatelné ozvučení přizpůsobené konkrétnímu prostoru a potřebám uživatele.

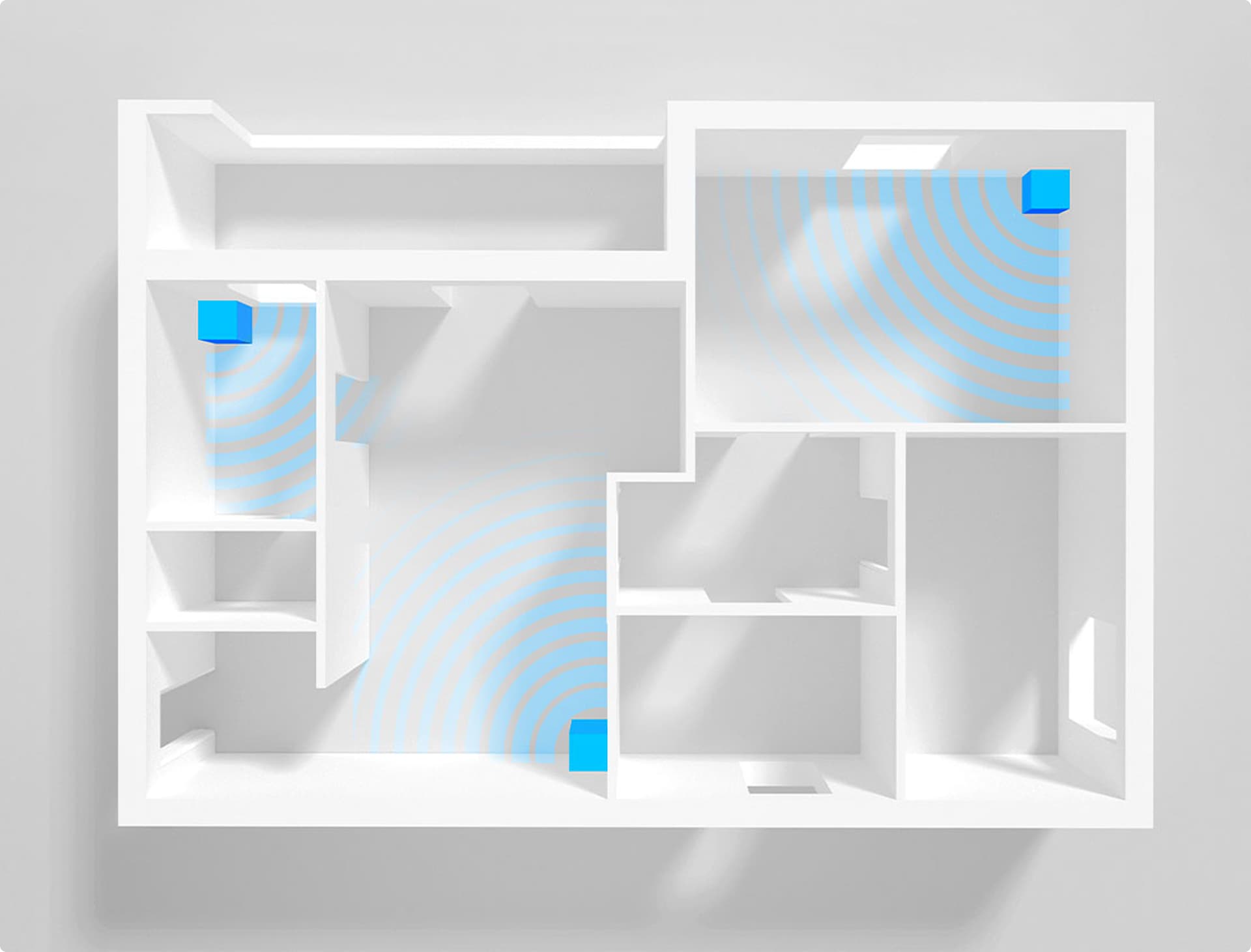

Nezávislé subwoofery pro jednotlivé místnosti
Basové frekvence se v každé místnosti chovají odlišně. MDX-8 proto poskytuje čtyři samostatné RCA výstupy SUB OUT, vždy jeden pro příslušnou zónu. V každé místnosti tak lze použít kompatibilní aktivní subwoofer s nezávislým nastavením.
Subwooferový management umožňuje upravit dělicí frekvenci, úroveň, fázi a polaritu podle akustických požadavků konkrétní zóny. Při kalibraci ARC Genesis může systém tyto parametry optimalizovat na základě měření.
Zařízení umožňuje také alternativní zapojení pasivního subwooferu, který může být napájen přemostěným výkonem sousední zóny. Taková konfigurace spotřebuje příslušné zesilovací kanály a snižuje počet nezávisle využitelných zón.
RCA SUB OUT je linkový výstup pro aktivní subwoofer, nikoliv reproduktorová výkonová svorka. Při zapojení pasivního subwooferu je nutné postupovat podle schématu zapojení v manuálu Anthem.
Nezávislá správa basů dává instalační firmě svobodu navrhnout ozvučení vhodné pro malé pokoje i větší společenské prostory.

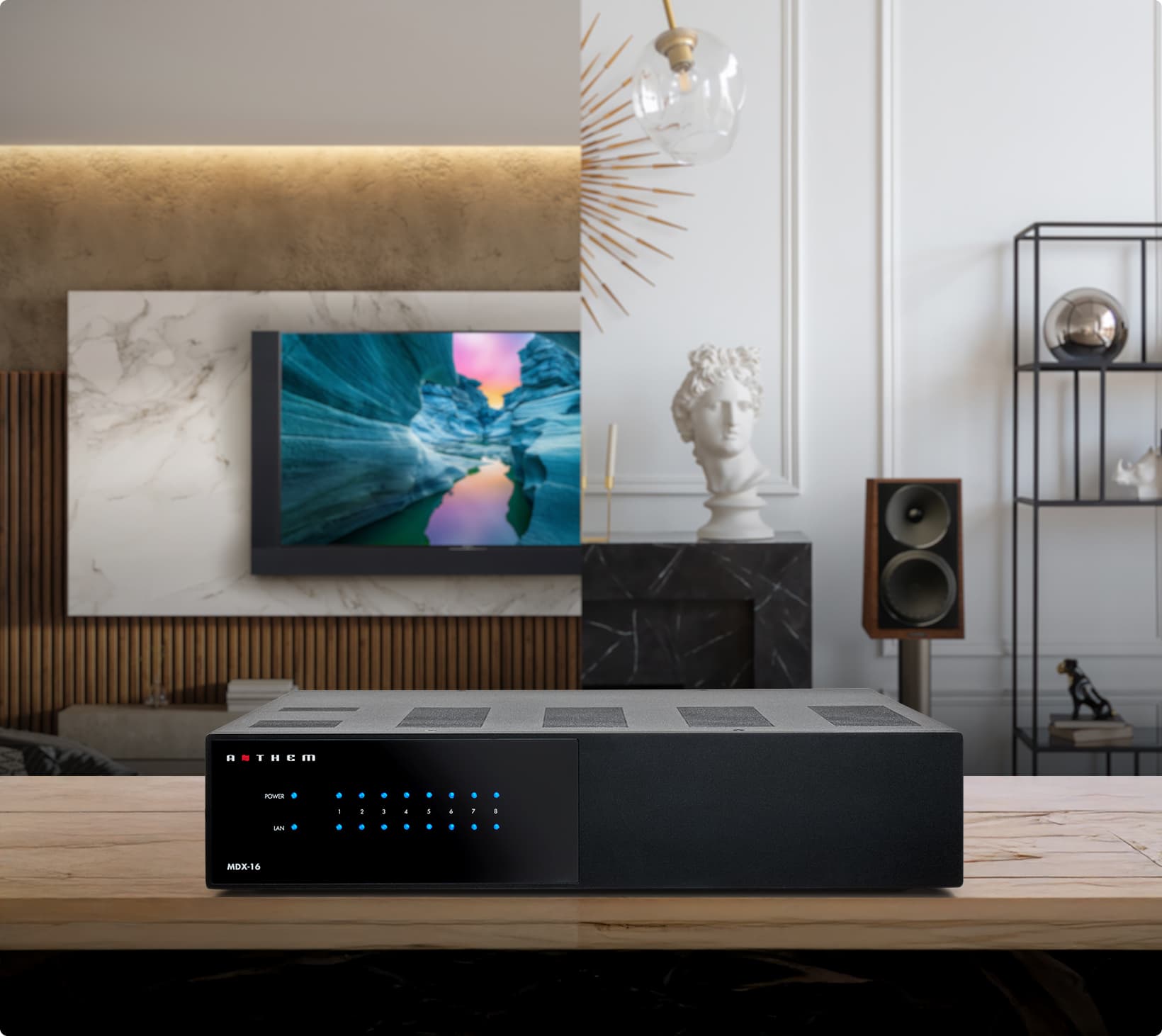

Inteligentní audio matice – libovolný zdroj do libovolné zóny
Integrovaná audio matice je základem flexibility MDX-8. Umožňuje přiřazovat jednotlivé vstupní signály k libovolné výstupní zóně bez potřeby samostatného externího maticového přepínače.
MDX-8 má čtyři stereo analogové RCA vstupy a jeden digitální optický vstup TOSLINK. Všechny připojené zdroje lze zpřístupnit jednotlivým zónám prostřednictvím interní konfigurace.
Digitálně-analogová část podporuje PCM signál s rozlišením až 24 bitů / 192 kHz. Při připojení digitálního přehrávače tak lze využít také kvalitní hudební záznamy ve vysokém rozlišení.
MDX-8 sám o sobě není síťový hudební streamer. Hudební služby, internetová rádia a knihovny lze využívat prostřednictvím externích zdrojových zařízení připojených k jeho audio vstupům.
Větší model MDX-16 nabízí odlišnou a rozsáhlejší konektivitu včetně koaxiálních digitálních vstupů. Specifikace MDX-8 se proto nesmí zaměňovat s vlastnostmi MDX-16.

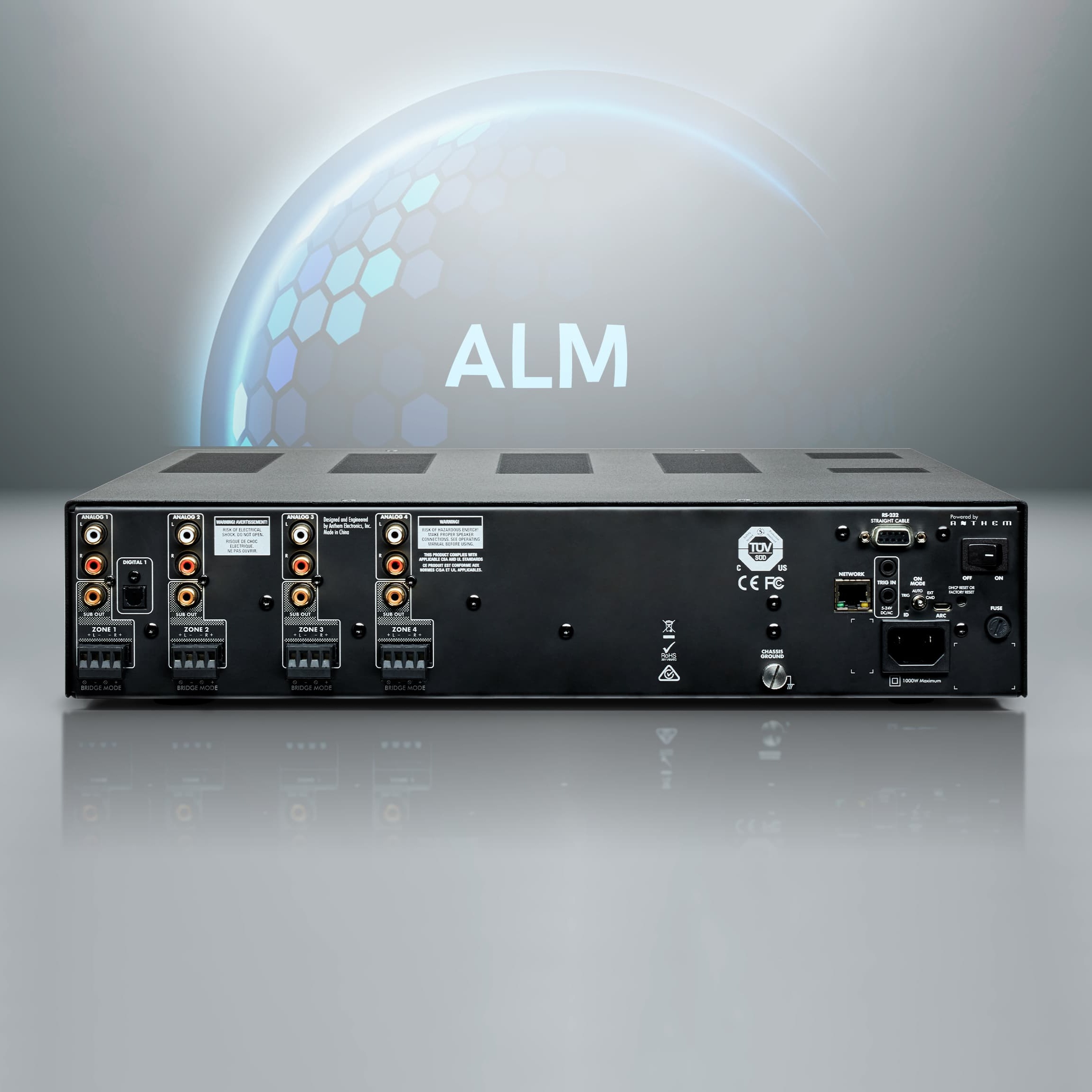

Advanced Load Monitoring – inteligentní ochrana systému
Rozsáhlé multiroom instalace musí pracovat spolehlivě každý den. Anthem proto vybavil MDX-8 vlastní technologií Advanced Load Monitoring (ALM), která sleduje provozní podmínky výkonových stupňů a pomáhá chránit zesilovač při nadměrném zatížení.
ALM je důležitou součástí profesionálního systému, ve kterém mohou být připojeny různé typy reproduktorů, delší kabelové trasy nebo více současně aktivních zón.
Ochrana společně s účinnou platformou Ultra-Class-D podporuje stabilní provoz a pomáhá předcházet poškození při nepříznivých elektrických podmínkách.
V běžném zapojení výrobce požaduje reproduktorovou impedanci vyšší než 4 Ω; pro můstkový režim je nutné používat reproduktory s impedancí nejméně 8 Ω.
ALM nenahrazuje správné dimenzování reproduktorů, bezpečné připojení kabelů ani dodržování pokynů pro chlazení a montáž zařízení.

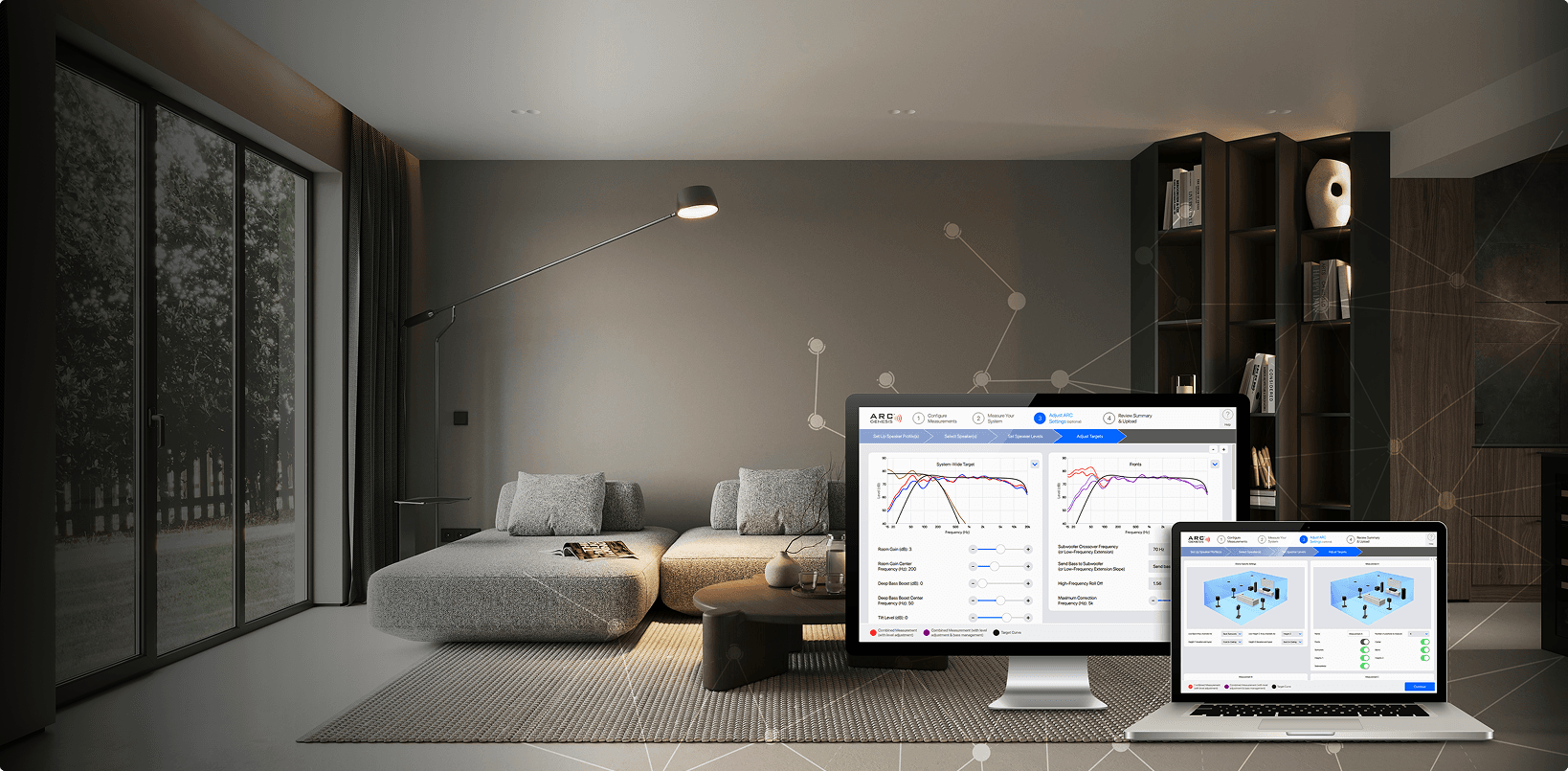

ARC Genesis – profesionální akustická kalibrace v každé zóně
Anthem Room Correction ARC Genesis je jednou z nejvýznamnějších předností MDX-8. Na rozdíl od běžných vícezónových zesilovačů nabízí individuální akustickou korekci každé používané zóny. Systém tak dokáže zohlednit rozdíly mezi otevřeným obývacím pokojem, kuchyní, pracovnou nebo menší samostatnou místností.
Pomocí kalibračního mikrofonu a softwaru ARC Genesis se provedou měření reproduktorů v místnosti. Naměřená odezva slouží k výpočtu korekčních filtrů, které pomáhají zmírnit vliv akustiky prostoru na výslednou reprodukci.
Optimalizace může zahrnovat nejen hlavní reproduktory, ale také subwoofer dané zóny, jeho integraci, dělicí frekvenci a fázová nastavení. Každá zóna si uchovává vlastní kalibraci, takže úprava jedné místnosti nemění zvuk ostatních.
Při konfiguraci je možné porovnat přehrávání s aktivní a vypnutou korekcí. ARC Genesis tak přináší odborný nástroj, jehož výsledky lze jednoduše ověřit také poslechem.
Součástí standardního příslušenství je kompatibilní kalibrační mikrofon. Ke spuštění ARC Genesis a správě zařízení je zapotřebí podporované počítačové prostředí a síťové připojení podle pokynů výrobce.

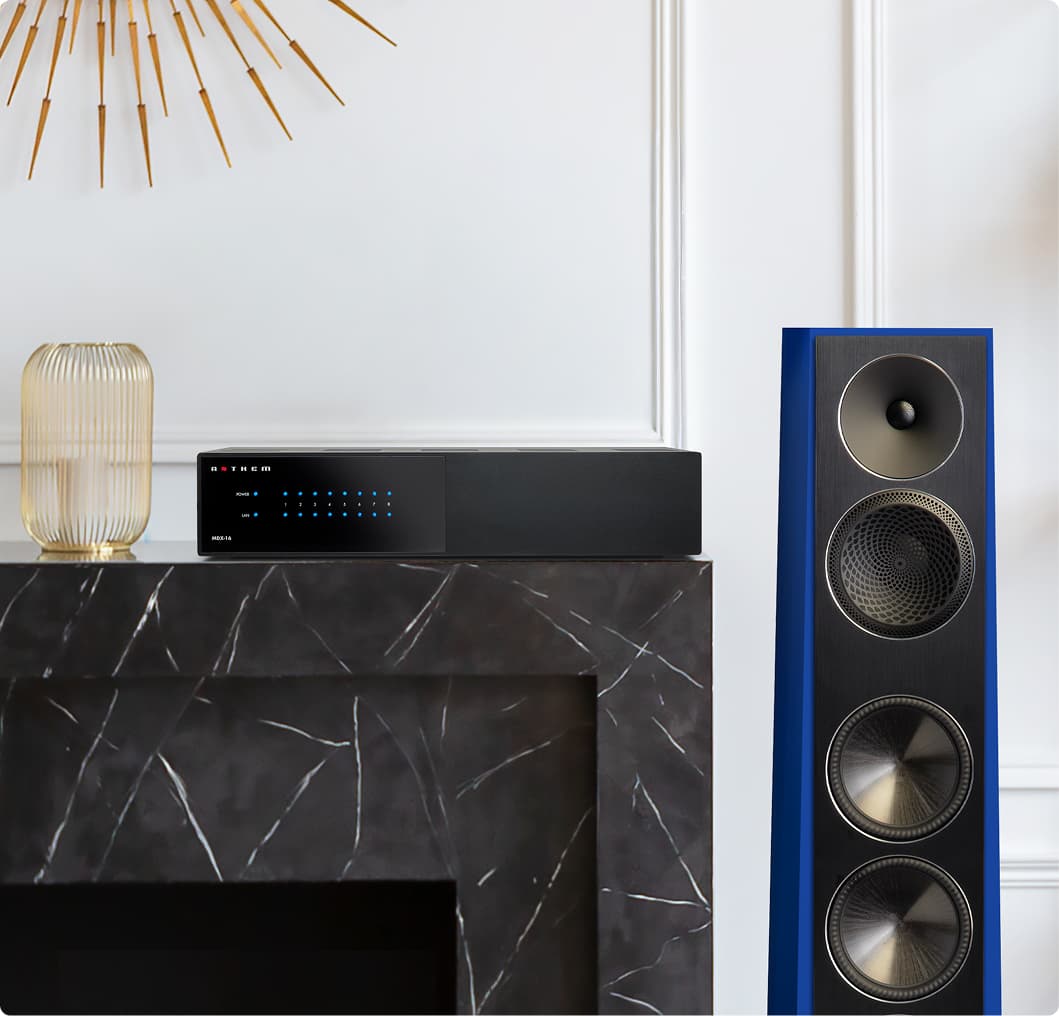

Vynikající souhra s reproduktory Paradigm
Anthem a Paradigm patří do úzce propojené rodiny audio značek, které spojuje důraz na akustická měření a technicky přesnou reprodukci. MDX-8 proto nabízí také optimalizované DSP předvolby pro vybrané modely reproduktorů Paradigm.
Přednastavené korekční křivky mohou zjednodušit počáteční konfiguraci kompatibilní sestavy. Instalační firma tak získá výchozí nastavení vycházející ze znalosti vlastností konkrétního reproduktoru.
V kombinaci s následnou kalibrací ARC Genesis lze dále upravit výsledný zvuk podle skutečné místnosti. Jde o praktické propojení návrhu reproduktorů, digitálního zpracování a akustické optimalizace.
MDX-8 však není omezen pouze na značku Paradigm. Lze k němu připojit také vhodné reproduktory jiných výrobců při dodržení požadované impedance a výkonové zatížitelnosti.
Kompatibilita konkrétních DSP předvoleb závisí na seznamu podporovaných reproduktorů a dostupné verzi softwaru.

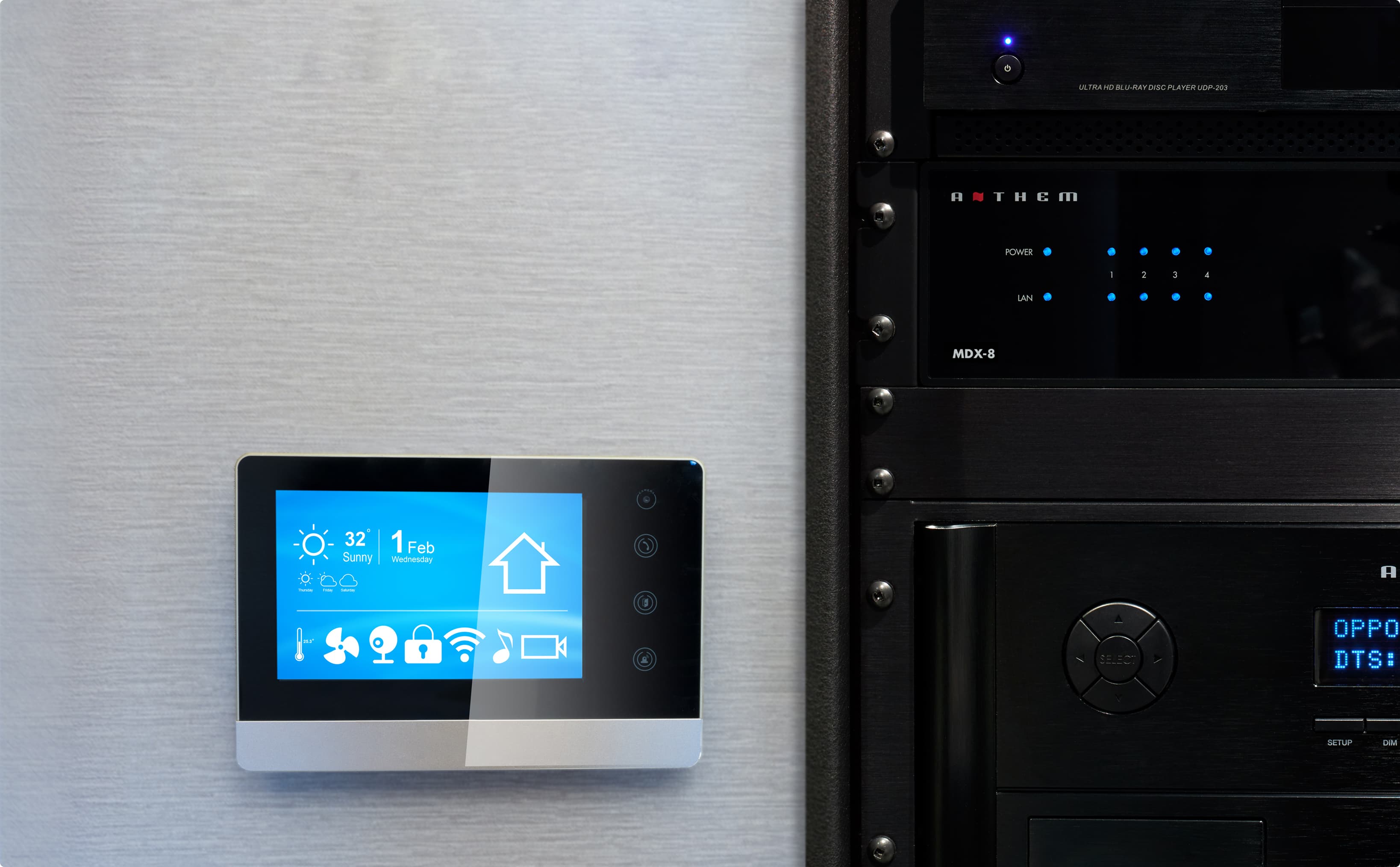

Profesionální integrace do chytré domácnosti
MDX-8 je připraven pro integraci do moderních řídicích a automatizačních systémů. Kromě webového uživatelského rozhraní podporuje ovládání prostřednictvím IP sítě a sériového rozhraní RS-232.
Výrobce poskytuje integrační ovladače pro platformy Control4, Crestron, ELAN, RTI, Savant a URC. Funkce ovládání jednotlivých zón tak lze začlenit do centrální aplikace, nástěnného ovládacího panelu nebo programovatelného systému celé domácnosti.
Instalační firma může vytvořit scénu, která při příchodu domů aktivuje požadované místnosti, nastaví úrovně hlasitosti a přiřadí vhodné hudební zdroje.
Součástí konektivity je Ethernet 10/100 Mb/s, sériový port RS-232 a vstup i výstup pro spínací trigger. MDX-8 proto dokáže spolupracovat s dalšími kompatibilními komponenty v centrální technické sestavě.
Rozsah funkcí závisí na použitém řídicím systému, integračním ovladači a jeho konfiguraci.
Škálovatelné řešení pro celý dům i větší projekty
Osm kanálů MDX-8 tvoří praktický základ pro ozvučení čtyř stereo místností. Ve větších domech, kancelářích nebo komerčních prostorách lze použít více zesilovačů MDX a postupně rozšiřovat dostupný počet výstupních zón.
Analogová a digitální distribuce zdrojů v rámci řady podporuje budování větších systémů, přičemž konkrétní možnosti propojení je nutné přizpůsobit výbavě jednotlivých modelů. MDX-8 nemá všechny vstupy a výstupy většího MDX-16.
Pro praktickou údržbu je důležitá centralizovaná webová správa a možnost identifikovat jednotlivé jednotky v síti. Firmware lze aktualizovat prostřednictvím konfiguračního rozhraní.
Konstrukce se standardní rackovou výškou 2U, odnímatelnými Euroblock reproduktorovými konektory a podporou profesionálního ovládání je vhodná pro organizované systémové instalace.
Příslušenství pro rackovou montáž a nožičky jsou podle provozní dokumentace součástí dodávky. Při montáži do uzavřeného racku je nutné zachovat dostatečný odvod tepla.

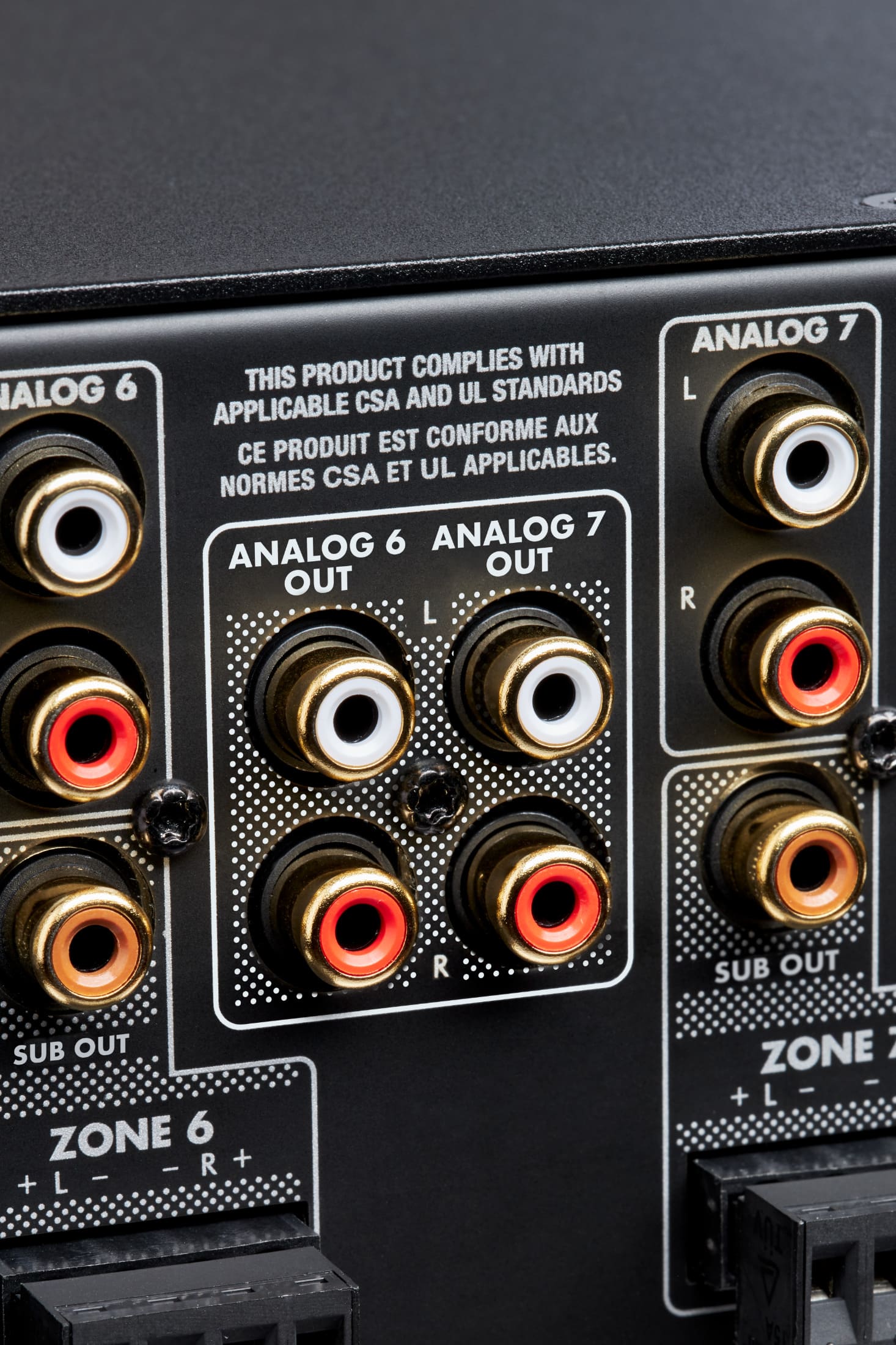

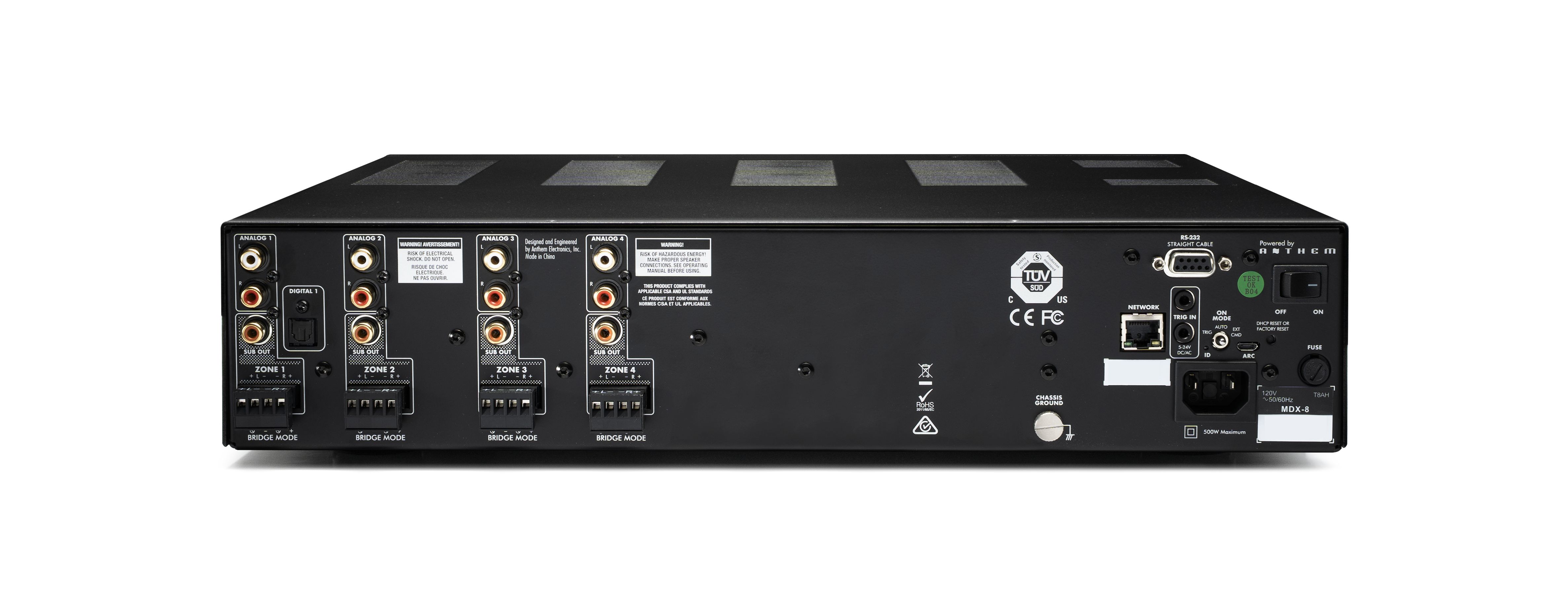

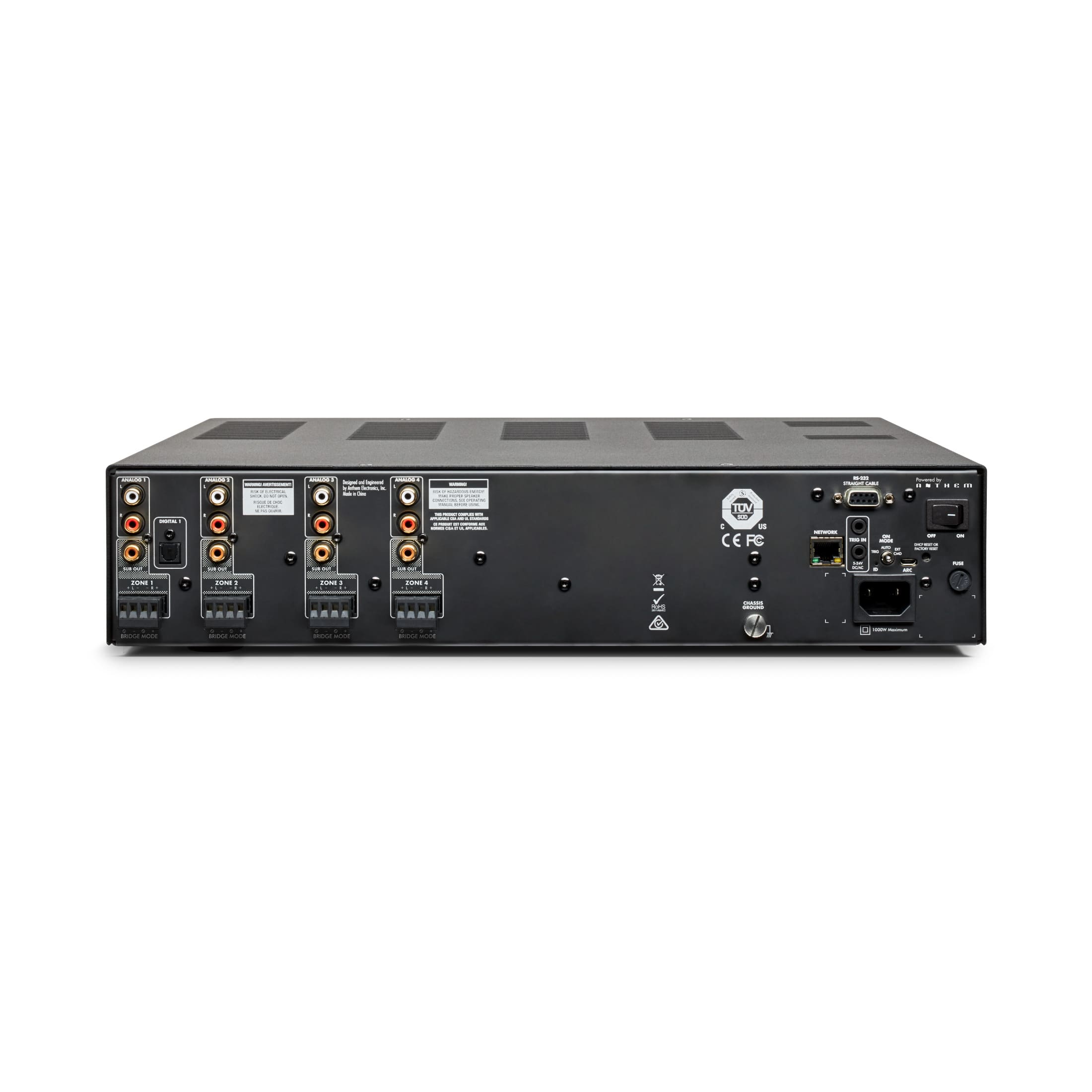

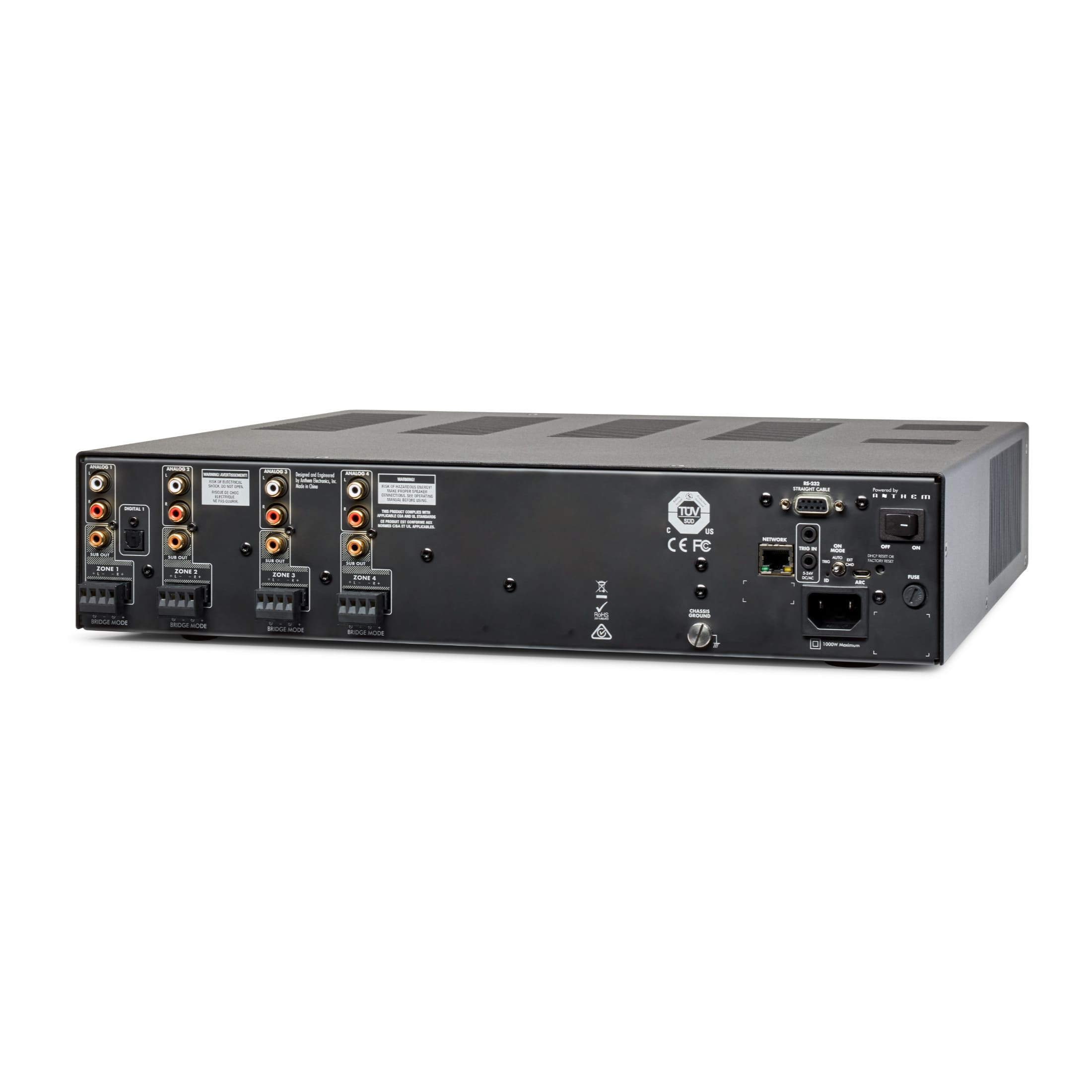

Zadní panel – profesionální konektivita pro čtyři stereo zóny
Anthem MDX-8 poskytuje čtyři páry analogových RCA vstupů pro stereo zdroje a jeden optický digitální vstup TOSLINK. Každý připojený zdroj lze pomocí interní audio matice zpřístupnit jednotlivým výstupním zónám.
Výstupní část zahrnuje čtyři odnímatelné čtyřpólové Euroblock konektory, každý pro dvojici reproduktorových kanálů jedné zóny. Svorky jsou určeny pro vhodné reproduktorové vodiče do průřezu odpovídajícího 12 AWG.
Pro aktivní subwoofery jsou připraveny čtyři samostatné RCA konektory SUB OUT. Umožňují nezávislý basový management a korekci místnosti v každé zóně.
Na zadní straně se nachází také Ethernet RJ-45, RS-232, Micro-USB pro účely ARC, 3,5mm trigger vstup a výstup a přepínače pro režim zapínání a hlavní napájení. Trigger pracuje s řídicím napětím 5–24 V AC nebo DC.
Důležité rozlišení: MDX-8 nemá koaxiální digitální vstup, samostatné stereo analogové linkové výstupy ani optický maticový výstup. Tyto prvky se nacházejí ve specifikacích jiných modelů řady, zejména MDX-16.
Před zapojením nebo odpojením reproduktorových vodičů musí být zařízení vypnuté. V režimu Bridge je nezbytné dodržet zapojení příslušných svorek a minimální impedanci reproduktoru podle manuálu.
Proč si vybrat Anthem MDX-8?
Výkon, přesná akustická kalibrace a profesionální integrace v jednom osmikanálovém zesilovači.
Až 4 nezávislé stereo zóny
Osm zesilovacích kanálů umožňuje ozvučení čtyř samostatných místností.
8 × 60 W / 8 Ω
Výkon 120 W na kanál při 4 Ω a volitelné přemostění na 200 W při 8 Ω.
ARC Genesis pro každou zónu
Samostatná kalibrace hlavního reproduktorového systému a subwooferu v každé místnosti.
Flexibilní audio matice
Výběr analogových a digitálních zdrojů nezávisle pro jednotlivé zóny.
Nezávislé subwoofery
Čtyři RCA SUB OUT a individuální nastavení basového managementu.
Profesionální automatizace
Webové rozhraní, IP, RS-232 a integrace Control4, Crestron, Savant a dalších.
Důležitá upozornění: MDX-8 je vícezónový výkonový zesilovač a audio matice, nikoliv samostatný hudební streamer ani vícekanálový AV receiver. Má osm výkonových kanálů rozdělených do maximálně čtyř stereo zón. Při použití můstkových režimů se počet dostupných nezávislých zón může snížit. Běžné reproduktory musí splňovat požadavek impedance vyšší než 4 Ω, v režimu Bridge nejméně 8 Ω. Čtyři RCA SUB OUT jsou linkové výstupy pro aktivní subwoofery; pasivní subwoofery vyžadují speciální výkonové zapojení. MDX-8 má čtyři analogové stereo RCA vstupy a jeden optický TOSLINK vstup, nikoliv koaxiální digitální vstupy většího MDX-16. Fotografie některých funkcí zobrazují společné technologie řady MDX nebo ilustrační instalace; další zařízení a reproduktory nejsou součástí dodávky.
Technické parametry
Zesílení a akustické zpracování
TypVícezónový výkonový zesilovač s audio maticí
Produktová řadaAnthem MDX
Výkonová technologieUltra-Class-D
Počet kanálů8
Maximální počet stereo zón4
Trvalý výkon / 8 Ω8 × 60 W RMS
Trvalý výkon / 4 Ω8 × 120 W RMS
Přemostěný výkon / 8 Ω200 W RMS / přemostěný kanál
Impedance / běžný režimVyšší než 4 Ω
Impedance / BridgeNejméně 8 Ω
Frekvenční odezva10 Hz – 20 kHz, ±0,5 dB
THD+N / 1 kHz<0,4 % při 50 W/8 Ω nebo 100 W/4 Ω
Digitálně-analogový převodPCM do 24 bitů / 192 kHz
Audio maticeAnalogová/digitální, přiřazení vstupu do zóny
Akustická korekceARC Genesis pro každou zónu
Subwooferový managementNezávislý pro každou zónu
Basové / výškové korekce±10 dB na zónu
Vyvážení kanálů±12 dB na zónu
OchranaAdvanced Load Monitoring (ALM)
DSP předvolbyPro vybrané reproduktory Paradigm
Kalibrační mikrofonSoučást balení
Provozní podmínky
Napájení evropské verze220–240 V AC ±10 %, 50/60 Hz
Provozní teplota0 až 45 °C
Relativní vlhkost5–95 %, bez kondenzace
Vstupy, výstupy a ovládání
Analogové vstupy4 × stereo RCA
Digitální vstup1 × optický TOSLINK
Koaxiální digitální vstupyNe
Reproduktorové konektory4 × odnímatelný Euroblock stereo
Max. vodič v Euroblock12 AWG
Subwooferové výstupy4 × RCA SUB OUT
Síťové připojeníRJ-45 Ethernet 10/100 Mb/s
Sériové ovládáníRS-232
Kalibrační portMicro-USB (ARC)
Trigger vstup/výstup3,5 mm, 5–24 V AC/DC
Webová konfiguraceAno, přes lokální síť
Externí řízeníIP / RS-232
AutomatizaceControl4, Crestron, ELAN, RTI, Savant, URC
Režimy zapínáníAuto / Trigger / External Command
Systémová ochranaALM a monitorování provozu
Síťový streamerNe, vyžaduje externí zdroj
Rozměry a instalace
Racková výška2U
Rozměry s rack úchyty (Š × V × H)48,3 × 8,9 × 43,2 cm
Rozměry s nožičkami (Š × V × H)43,2 × 9,9 × 43,2 cm
Hmotnost9,5 kg
Rackové úchyty a nožičkySoučást dodávky
Barevné provedeníČerné
Záruka uvedená v manuálu3 roky; místní podmínky distributora
Technické údaje podle oficiální produktové dokumentace Anthem MDX-8 a provozního manuálu MDX-8/MDX-16. Hodnoty RMS se vztahují na jeden kanál při stanovené impedanci. Přemostěný výkon 200 W platí pro 8 Ω a vyžaduje speciální zapojení. Rozměry rackové verze jsou uvedeny bez nožiček a s namontovanými úchyty i reproduktorovými konektory; rozměry volně stojícího provedení jsou s nožičkami, bez rackových úchytů. Podmínky mezinárodní záruky stanovuje příslušný distributor. Výrobce si vyhrazuje právo na změnu parametrů.
